Высокоскоростной ПЛК + режим управления сервосистемой All-In-One IC Card Miller And Chip Implantator YIME-1

1. Введение высокоскоростного ПЛК + сервосистема режима управления все в одном IC Карта Миллер и чип имплантатор YIME-1

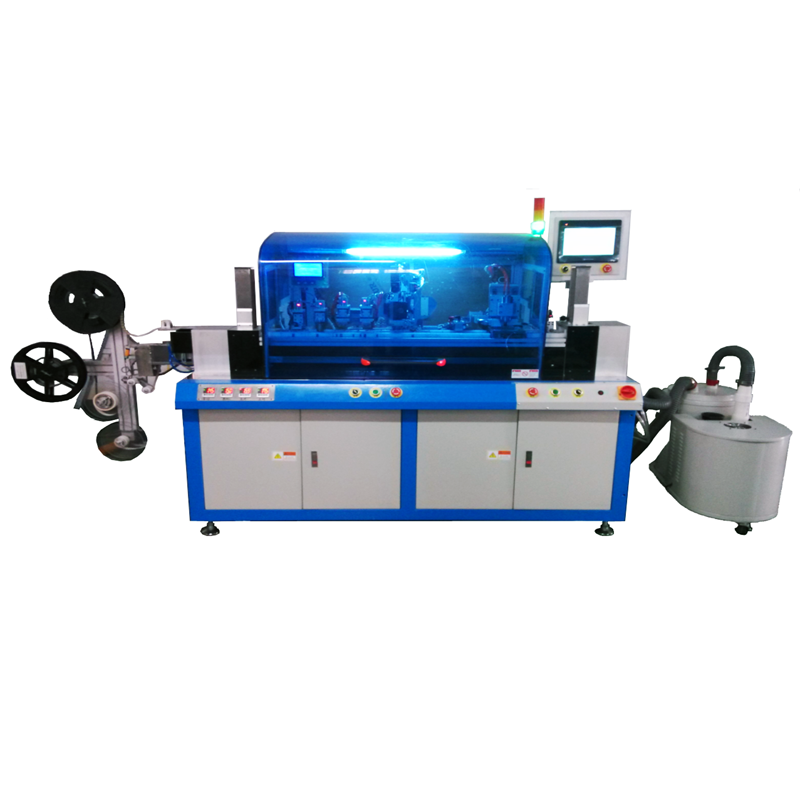

Все-в-одном IC Карточная фрезерная и встраивающая машина YIME-1 интегрирована с фрезерными слотами корпуса карты (1 фрезерная станция), резкой и размещением микросхем, встраиванием микросхем (1 встраивание) и испытанием за один проход.

Основная конфигурация:

Card feeding magazines (one) –overlapped card detection unit (one)-slot milling station (one)-dust absorber-Chip tape convey-punch station(one)-chip pick-place station(one)-heating heads (two)-cooling head (one)-ATR checking station (one)-Card Collection magazine (one)-bad card collection unit(one)

Он отличается более высокой надежностью и стабильностью, что известно как профессиональная и промышленная линия быстрой системы выдачи банковских карт.

2Особенности высокоскоростного ПЛК + режим управления сервосистемой All-In-One IC Card Miller And Chip Implantator YIME-1

● Он включает в себя несколько стандартных программ фрезирования модулей, соответствующих различным требованиям с удобной модификацией параметров.
● Фрезерные станции могут фрезировать различные профили в соответствии с настройкой с помощью сенсорного экрана.

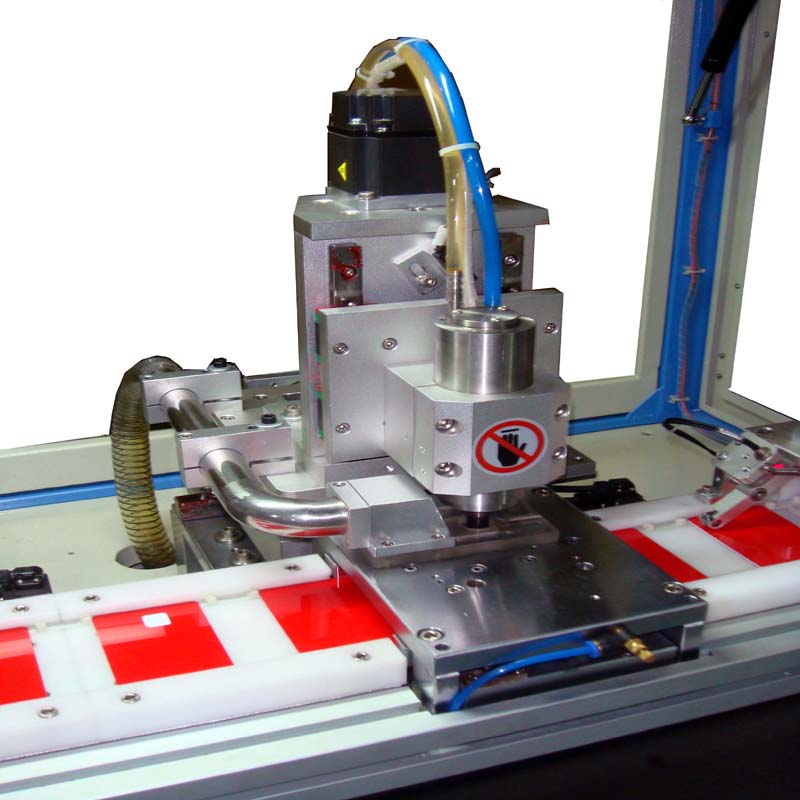

● Движение Z-оси осуществляется с помощью направляющего и шарового винта, приводящегося высокоточным сервомотором, чтобы обеспечить точную глубину фрезы.Специальная программа смены инструмента делает смену инструмента быстрой и удобной.
● специальная коррекционная структура карты может обеспечить высокую точность фрезирования слотов и встраивания чипов.
● Сервомотор, работающий с высокоточным направляющим и свинцовым винтом, делает передачу модуля более стабильной и надежной.
● Специальная конструкция для станции горячего прессования может обеспечить плотное прикрепление модуля к пластиковой карте.
● Функция обнаружения двойной карты позволяет избежать отправки ошибочной карты из кормового магазина.

● Для более быстрой скорости вычислений автоматическое управление осуществляется с помощью ПЛК.

3. Технический параметр высокоскоростного ПЛК + режим управления сервосистемой All-In-One IC Card Miller And Chip Implantator YIME-1

1) Размер: L2200×W850×H1850 мм
2) Вес: около 900 кг.
3) Источник питания:AC 380V 3 фазы 50/60HZ
Общая мощность: 6,5 кВт
5) Сжатый воздух:150 л/мин 6 кг/см2
Режим управления: PLC + сервосистема

7) Точность фрезерного шва:X/Y=± 0,015 мм, Z=± 0,010 мм
8) Точность встраивания чипа: ±0,02 мм
9) Размер обрабатываемой карты:карты ISO CR80/IEC7810 54×85.6 мм
10) Скорость: 2000-2500 чипов/час

11) Температурный диапазон: 0-400°C

4. Применение высокоскоростного ПЛК + сервосистема режима управления Все в одном IC Карта Миллер и чип имплантатор YIME-1

Машина разработана с модульными структурами. Окончательная конфигурация и скорость машины зависят от окончательного выбора функционального модуля конечными пользователями машины.

Список свободных запасных частей
