Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси
Спецификации
Номер модели :
57SHD0408-25BQ
Место происхождения :
Китай
Количество минимального заказа :
1pc
Условия оплаты :
D/A, T/T, L/C, D/P
Способность поставки :
40000+PCS+Month
Срок поставки :
7-15 дни
Упаковывая детали :
Коробка: 36x29x14cm
Ангел шага :
1.8°
Удержание вращающего момента :
1.2N.m
Настоящий :
2.5A
Длина двигателя :
54mm
Вал :
Филируя плоская длина вала 25mm
на заказ :
Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.
Описание

NEMA 23 Шаговой двигатель с кодером 4 фазы 3.0V 2.5A для 3 Axis 4 Axis CNC Kit

Гибридный шаговый двигатель 57 мм путем предоставления обратной связи о положении от кодера, положение шагового двигателя может быть исправлено и калибровано

Обратная связь кодера в режиме реального времени позволяет системе быстрее реагировать на команды управления.



Особенности:

  • Высокий крутящий момент и высокая точность

  • Наши продукты предлагают высокий крутящий момент и точность

  • Предоставьте "многие международные сертификаты"

  • Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить оптимальное решение

  • Принять контрактное производство





Спецификации двигателя



Степь Ангел

1.8 °

Размер рамы

57 мм

Количество фаз

Фаза 2

Номинальный ток

2.5 А

Поддерживающий момент

1.2 Н.м.

Сопротивление

1.2 Ом

Индуктивность

4.2 мГ

Инерция ротора

260 г/см2

Масса двигателя

00,6 кг

Количество потенциальных клиентов

4

Соединение

Биполярный

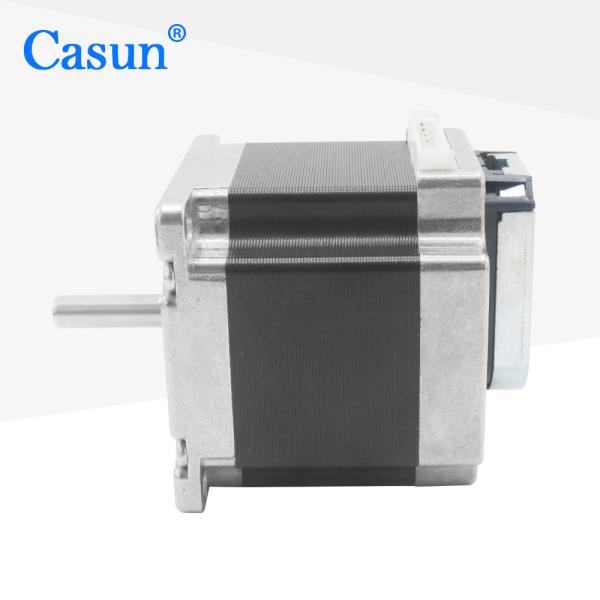

Внешний вид

Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси

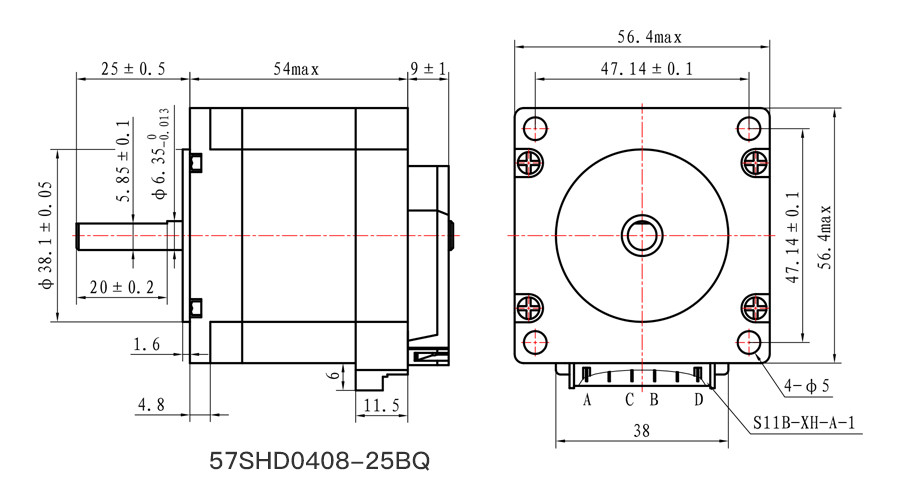

Размеры

Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси


Спецификации эксплуатации

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.







Кривые крутящего момента













Подмодели



Модель Поддерживающий момент Угол шага Длина TТип вала Номинальный ток
57SHD4013-21B 0.6 Н.м. 10,8° 41 мм D вал 21 мм 1.0A
57SHD4415-21B 1.1 Н.м. 10,8° 54 мм D вал 21 мм 3.0A
57SHD4816-21B 2.0N.m 10,8° 76 мм D вал 21 мм 3.0A
57SHD4913-21B 2.5 Н.м. 10,8° 83 мм D вал 21 мм 3.0A
57SHD4934-20B 3.0N.m 10,8° 100 мм D вал 20 мм 3.0A



Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, проводами с особыми требованиями, соединителями и т.д.

Опции:

Кодировщик

Тормоз

Коробка передач

Остров
Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси Плоский вал NEMA 23 Шаговый мотор с кодером 4 фазы 3,0 В 2,5 А для 3 оси 4 оси



Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
