Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Мотор линейного привода Nema 17 Stepper для механического транспорта
Спецификации
Номер модели :
28SHD4207-188TT
Место происхождения :
Китай
Количество минимального заказа :
1pc
Условия оплаты :
D/A, T/T, L/C, D/P
Способность поставки :
40000+PCS+Month
Срок поставки :
7-15 дней
Упаковывая детали :
Коробка: 38x29xc14m
Цвет :
Черный
Настоящий :
0.8Amp
Удержание вращающего момента :
80mN.m
винт руководства :
Tr5×2
Описание

Нема 17 Линейный приводной шаговый двигатель для механической транспортировки



Свинцовая механическая трансмиссия может преобразовывать вращательное движение двигателя в линейное движение, обеспечивая более высокий выходной крутящий момент.

С помощью шагового двигателя NEMA 17 через винт можно обеспечить более стабильную и надежную производительность.



Особенности:

  • Биполярные или однополярные версии доступны

  • Гибридная конструкция шагового двигателя

  • Наши инженеры свяжутся с вами в течение 48 часов, чтобы предложить оптимальное решение

  • Одобрение CE и RoHS

  • Мы предоставляем индивидуальные услуги и открыты для контрактного производства

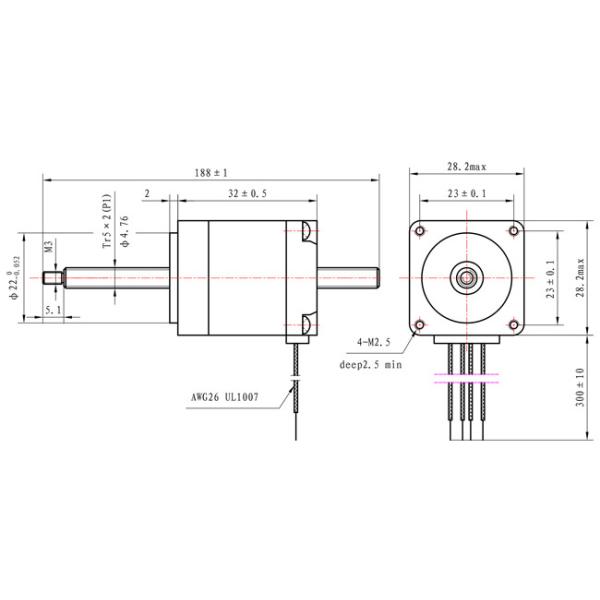

Размеры

 Мотор линейного привода Nema 17 Stepper для механического транспорта







Спецификации двигателя



Степь Ангел



1.8 °

Размер рамы



28 мм

Количество фаз



Фаза 2

Номинальный ток



0.8Ампер

Поддерживающий момент



80mN.m

Сопротивление



5.8омм

Индуктивность



40,1 мГ

Инерция ротора



9 г-см2

Масса двигателя



0.12 кг

Свинцовый винт



Tr5X2

Соединение



Биполярный



Спецификации эксплуатации





Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N







Кривые крутящего момента





Подмодели



Модель Поддерживающий момент Угол шага Длина двигателя Тип вала Номинальный ток
42SHD4950 0.13 Н.м. 10,8° 20 мм D вал 20 мм 1.0A
42SHD4003 0.26 Н.м. 10,8° 34 мм D вал 20 мм 0.4А
42SHD0261 0.45 Н.м. 10,8° 40 мм D вал 20 мм 1.68А
42SHD4425 0.59 Н.м. 10,8° 48 мм D вал - 24 мм 2.0A
42SHD4813 00,8 Н.м. 10,8° 60 мм D вал - 24 мм 2.1А





Длина тела Диаметр винта Стрелка Длина винта
20 мм

34 мм

40 мм

48 мм

60 мм
 		 5 2 20-1000 мм
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Скачать







Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Контент, предназначенный для пользователей, включает, но не ограничивается, специальными валами, параметрами обмотка, размерами установки, проводами с особыми требованиями, соединителями и т.д.

Опции:
Кодер, тормоз, коробка передач, вал
