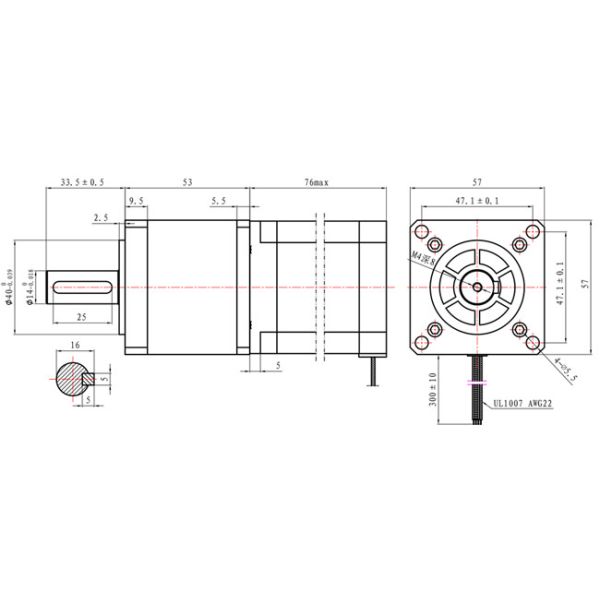

NEMA 23 шаговый мотор с планетарным редуктором 2N.M 76 мм соотношение корпуса 10: 1 для умного устройства

Повышая коэффициент передачи системы передач, высокоскоростной низкий крутящий момент двигателя преобразуется в низкоскоростной высокий выходной крутящий момент.

По сравнению с другими типами редукторов, планетарные редукторы имеют более высокую эффективность.

Особенности:

• Биполярные или однополярные версии доступны

• Специализация в области профессиональных исследований и разработок в области производства

• Доступно в одно- или двуствольной версии

• Одобрение CE и RoHS

• Наши инженеры ответят в течение 48 часов, чтобы предоставить лучшее решение.

Спецификации двигателя

Спецификации эксплуатации

Двигатель

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: Класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Коробка передач

Материал корпуса:Металл
Подшипник на выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°

Кривые крутящего момента

Подмодели

Скачать

Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
