Спецификации
Номер модели :
S42-02
Место происхождения :
Китай
Минимальное количество заказов :
1pc
Условия оплаты :
D/A, T/T, L/C, D/P
Способность к поставкам :
40000+PCS+месяц
Время доставки :
7-15 дней
Подробная информация об упаковке :
Коробка: 38x29xc14m
Цвет :
Черный
Текущий :
0.67Amp
Поддерживающий момент :
60mN.m
Вес :
0,12 кг
Тело :
32 мм
Описание

Линейный шаговый двигатель не имеет сложной системы управления, поэтому он имеет высокую надежность.

Обычно состоит из вращающегося шагового двигателя и некоторого типа линейной системы передачи



Особенности:

  • Наша инженерная команда свяжется с вами в течение 48 часов, чтобы предоставить оптимальное решение.

  • Гибридная конструкция шагового двигателя

  • Доступно в одно- или двуствольной версии

  • 12 лет работает в Китае, обслуживает более 800 клиентов

  • Настройки по запросу

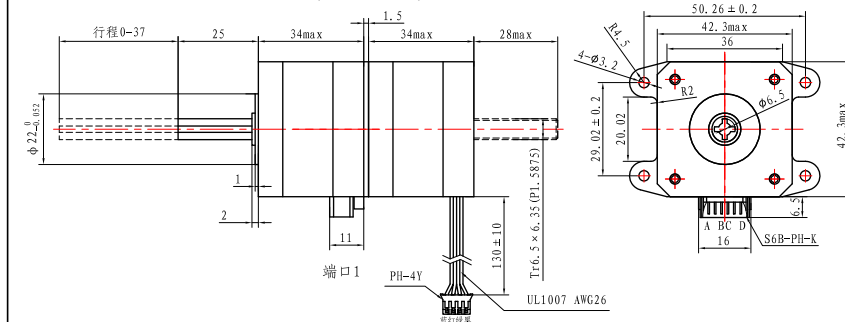

Размеры

Степной двигатель двойной слой наложенный 0,45A 110mN.m Степной двигатель вперед и назад Автоматический микростепинг-мотор







Спецификации двигателя



Степь Ангел



1.8 °

Размер рамы



28 мм

Количество фаз



Фаза 2

Номинальный ток



0.67 ампер

Поддерживающий момент



60 мН.м.

Сопротивление



5.6 ом

Индуктивность



30,4 мГц

Инерция ротора



9 г-см2

Масса двигателя



0.12 кг

Свинцовый винт



Tr4.76X0.635

Соединение



Биполярный



Спецификации эксплуатации





Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов: класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.

Радиальная игра вала:0.02 Максимальная (450 г нагрузки)

Аксиальная игра вала:0.08 Максимальная (450 г нагрузки)

Максимальная радиальная сила:28N (20 мм от фланца)

Максимальная осевая сила):10N







Кривые крутящего момента





Подмодели



Модель Поддерживающий момент Угол шага Длина двигателя Тип вала Номинальный ток
42SHD4950 0.13 Н.м. 10,8° 20 мм D вал 20 мм 1.0A
42SHD4003 0.26 Н.м. 10,8° 34 мм D вал 20 мм 0.4А
42SHD0261 0.45 Н.м. 10,8° 40 мм D вал 20 мм 1.68А
42SHD4425 0.59 Н.м. 10,8° 48 мм D вал - 24 мм 2.0A
42SHD4813 00,8 Н.м. 10,8° 60 мм D вал - 24 мм 2.1А





Длина тела Диаметр винта Стрелка Длина винта
20 мм

34 мм

40 мм

48 мм

60 мм
 		 5 2 20-1000 мм
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Скачать







Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмоток, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал
