Charmhigh 3 печатает выбор SMT и сборочный конвейер BGA 0201 PCB машины места

Спецификации

Головы :

6/8/12 голов (с положением автоматическ-изменения сопла)

Фидер :

Фидер поддержки 100pcs электрический

Компонент :

0201,0402, - 5050, SOP/QFP/QFN/BGA/LED.

Максимальная компонентная высота :

12mm

Камера :

Камера IC camera+Flying camera+ МАРК

Доставка ПКБ :

3 части автоматической доставки с рельсами, ширины могут быть отрегулированы программным обеспечение

Тип фидера :

Фидер Фудзи NXT электрический

Толщина PCB :

0.6-3.5мм

Preicision :

σ ±50μm /3 (CPK≥1.0); QFP: σ ±40μm /3 (CPK≥1.0)

Приходит с :

компьютер, мышь USB, клавиатура

Описание

Charmhigh 3 типа вертикальный выбор SMT и сборочный конвейер PCB машины места, для BGA, 0201

Полностью встроенные выбор SMT и машина места, новое умное программное обеспечение

Сборочный конвейер PCB - для серийного производства

1. Номер модели: CHM-860/861/863 (обновленное новое умное программное обеспечение)
2. бренд: Charmhigh
3. основная конфигурация: Вертикальный тип + доставка PCB мотор автоматические + сервопривод Panasonic + изменитель сопла + винт THK меля

4. Фидер: Фидер NXT электрический (приобретение отдельно)
5. приходят с компьютером & клавиатурой & мышью с системой Windows
6. компонент: 0201, 0402-5050, SOP, QFN, TQFP, BGA… etc.
7. время выполнения: 7-9 рабочих дней
8. доставка: морским путем/скомплектовать вверх от наше сразу фабрики/для отправки в склад Китая
9. метод оплаты: передача провода (T/T)
10. паковать: коробка переклейки

Видео введения CHM-861: www.youtube.com/watch?v=kFchN0IbqJE&t=3s

CHM-860:

Размер	1320mm (l) x 1440mm (w) x 1530mm (h)
Чистый вес	1100Kg
Напряжение тока & сила	AC220V (50Hz/60Hz) 3.0KW
Поколение вакуума	Генератор вакуума Японии PISCO
Компрессор воздуха	PA 0.5~0.7 m
Голова	6 голов (пойти вниз скомплектовать вверх в то же время)
Поддержанные компоненты	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (резистор/конденсатор/диод/triode/LED/IC, etc.)
Сопло	Сопло Samsung
Библиотека сопла	библиотека сопла 31-hole (изменение сопла автоматическое)
Тип фидера	Слоты фидера фидера 60 ФУДЗИ NXT электрические стандартные (также соответствующие для фидера подноса и ручки IC)
Доставка PCB	3-section-rail автоматический транспортировать, поддержка PCB
Система управления	Встроенный промышленный компьютер (Windows 7) оборудованное с монитором, клавиатурой, и мышью
Точность контроля	4μm
Управляющее устройство	Y-osь X& управляемая моторами сервопривода Panasonic A6 (Y-osью двойными моторами); принятие гибких ускорения и торможения S-кривой
Система передачи	Y-osь X& принимая винт земного шарика TBI и проводника HIWIN линейный (Y-osь с двойными винтами)
Камера	Муха camera×6 (компонентный размер применимый: 16mm×16mm) IC camera×1 (компонентный размер применимый: 36mm×36mm)
Фидуциальная камера	Миллион пикселов x 2 камеры
Устанавливать точность	±50μm@μ±3σ/chip
Устанавливать скорость	22000 CPH (оптимальных)
Максимальная компонентная высота	12mm
Толщина PCB	0.6~3.5mm
Размер PCB	Минута: 50mm (l) x50mm (w) \| Макс: 400mm (l) x350mm) (w/800x 350mm (2 варианта)

CHM-861

Размер	1600mm (l) x 1430mm (w) x 1530mm (h)
Чистый вес	1600Kg
Напряжение тока & сила	Участок 3, 4.5kw AC380V (50Hz/60Hz)
Поколение вакуума	Встроенный вакуумный насос
Компрессор воздуха	PA 0.5~0.7 m
Голова	8 голов (пойти вниз скомплектовать вверх в то же время)
Поддержанные компоненты	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (резистор/конденсатор/диод/triode/LED/IC, etc.)
Сопло	Сопло Samsung
Библиотека сопла	библиотека сопла 37-hole (изменение сопла автоматическое)
Тип фидера	Слоты фидера feeder-100 ФУДЗИ NXT электрические стандартные (также соответствующие для фидера подноса и ручки IC)
Доставка PCB	3-section-rail автоматический транспортировать, поддержка PCB
Система управления	Встроенный промышленный компьютер (Windows 7) оборудованное с монитором, клавиатурой, и мышью
Точность контроля	4μm
Управляющее устройство	Y-osь X& управляемая моторами сервопривода Panasonic A6 (Y-osью двойными моторами); принятие гибких ускорения и торможения S-кривой
Система передачи	Y-osь X& принимая винт земного шарика TBI и проводника HIWIN линейный (Y-osь с двойными винтами)
Камера	Муха camera×6 (компонентный размер применимый: 16mm×16mm) IC camera×1 (компонентный размер применимый: 36mm×36mm)
Фидуциальная камера	Миллион пикселов x 2 камеры
Устанавливать точность	±50μm@μ±3σ/chip
Устанавливать скорость	30000 CPH (оптимальных)
Максимальная компонентная высота	12mm
Толщина PCB	0.6~3.5mm
Размер PCB	Минута: 50mm (l) x50mm (w) \| 450mm (l) x350mm) (w/1200mm (l) x350mm (w) (2 варианта)

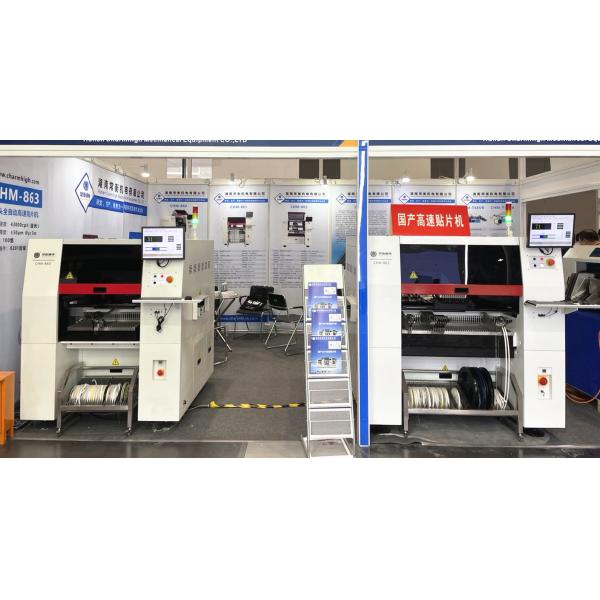

CHM-863

Размеры	1600mm (l) x1430mm (w) x1530mm (h)
Вес	1620kg
Электропитание	AC380V (50Hz, трехфазные), 4.5kW
Подача воздуха	0.5MPa ~0.7MPa
Поколение вакуума	Встроенный вакуумный насос
Устанавливать главное количество	12
Устанавливать скорость	43000cph (оптимальное)
Устанавливать точность	±50μm@μ±3σ/chip
Точность контроля	4μm
Компонентная высота	12mm
Компонентный тип	0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, etc. (резистор/конденсатор/диод/triode/LED/IC, etc.)
Толщина PCB	0.6mm~3.5mm
Размер PCB	450mm (l) ×350mm (w) (стандарт); 1200mm (l) ×350mm (w) (опционный)
Транспортировать PCB	3-section-rail автоматический транспортировать, поддержка PCB (электрический подъем)
Изменение сопла	Автоматическое изменение сопла (библиотека сопла 37-hole)
Система управления	Встроенный промышленный компьютер (Windows 7) оборудованный с монитором, клавиатурой, и мышью
Управляющее устройство	Y-osь X& управляемая моторами сервопривода Panasonic A6 (Y-osью двойными моторами); принятие гибких ускорения и торможения S-кривой
Система передачи	Y-osь X& принимая проводника винта земного шарика THK и сурдинки THK линейного (Y-osь с двойными винтами)
Питаясь система	100 стогов фидера NXT 8mm стандартных (также соответствующий для фидера подноса и ручки IC)
Система зрения	Муха camerax12 (компонентный размер применимый: 16mm×16mm); IC camerax1 (компонентный размер применимый: 36mm×36mm); Марк camerax2 (цифровая фотокамера)

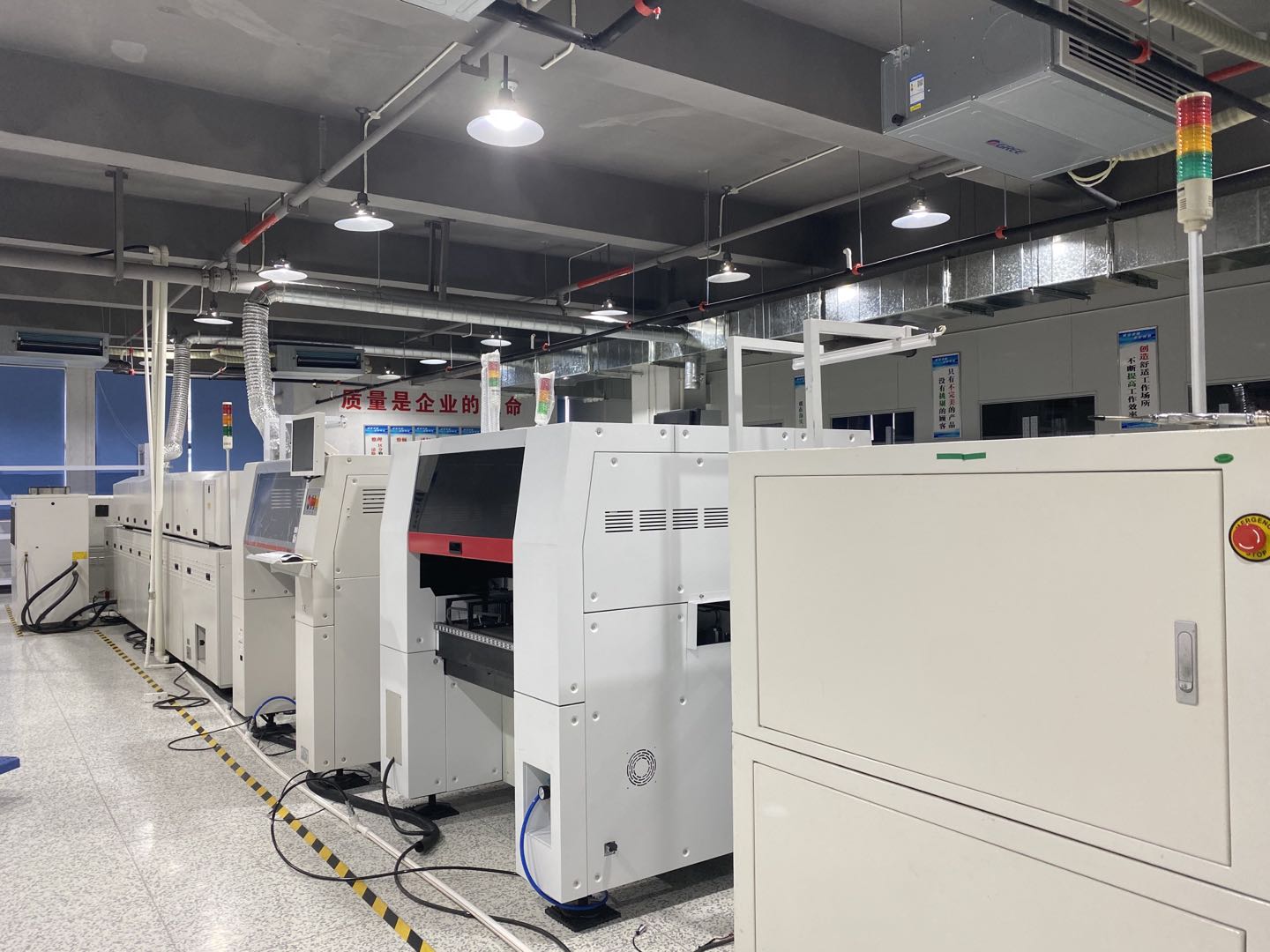

Простая производственная линия SMT:

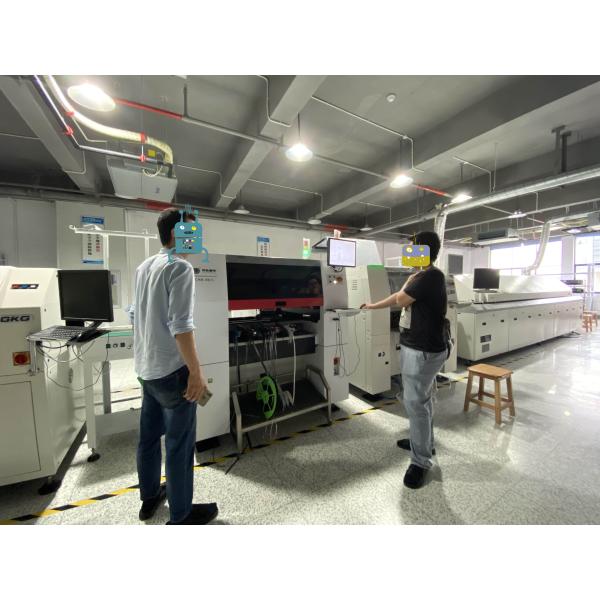

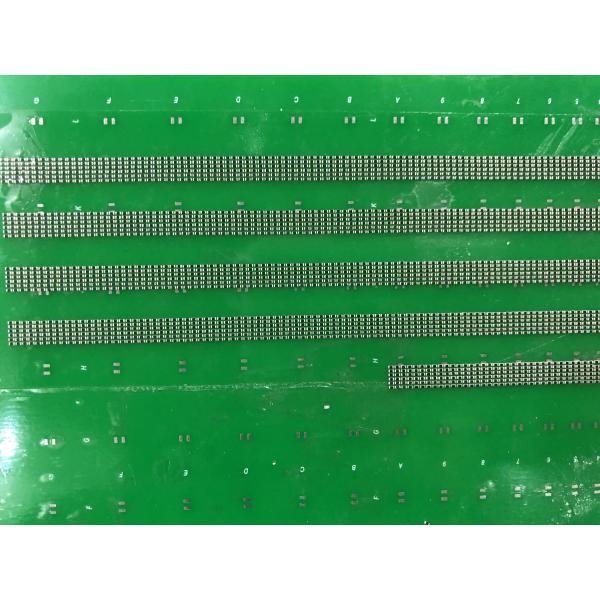

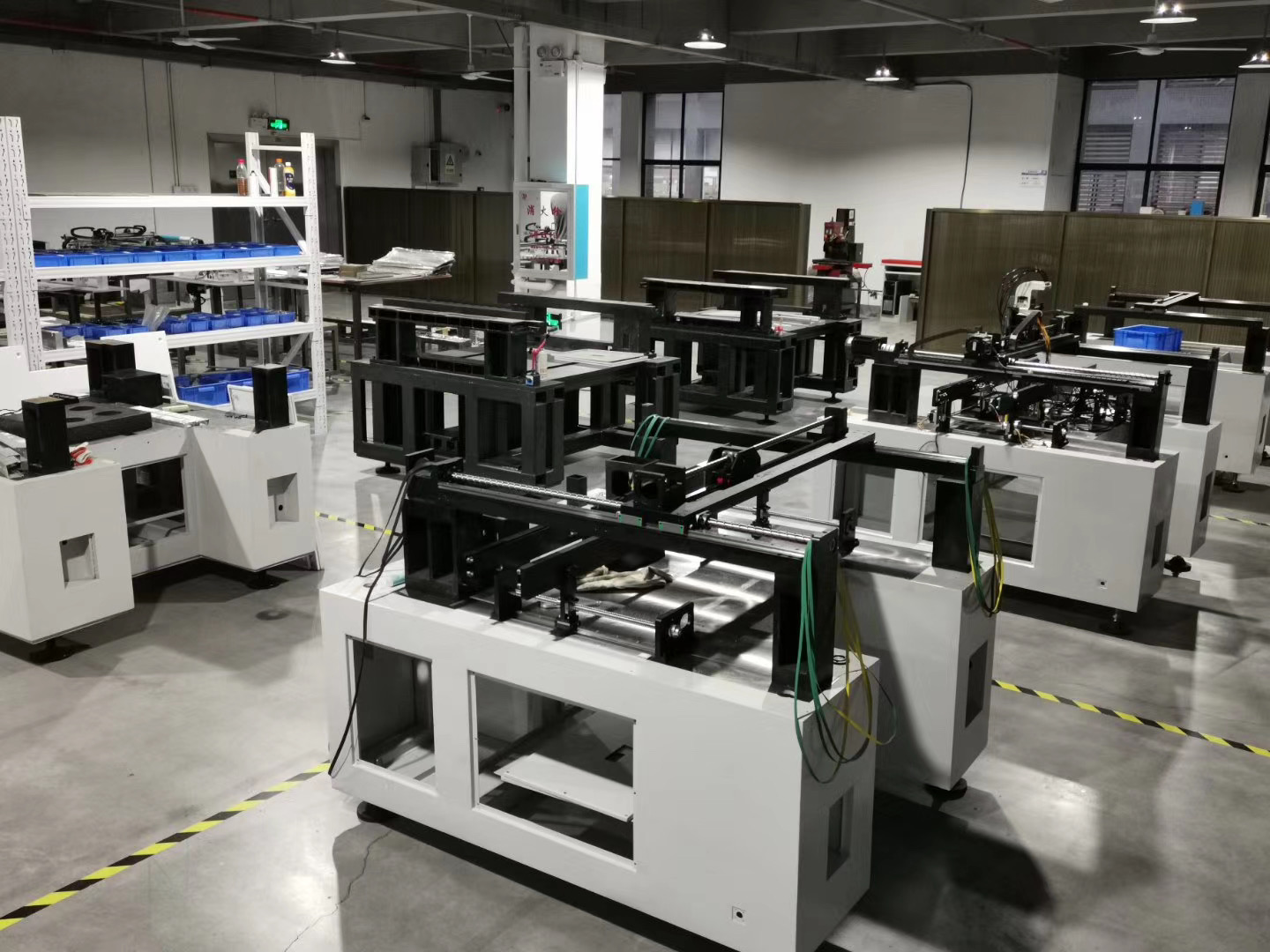

Реальная установка фото:
