Спецификации
Номер модели :
3040 + CHMT560P4 + T961
Машина SMT PNP :
CHMT560P4 (60 голов фидера 4)
Поддержанные компоненты :
0402/0603-5050/SOP/QFN/BGA, etc.
Принтер восковки :
Модель 3040, зона печатания 250x400mm
печь reflow :
T-961 с транспортером; размер 730x230mm нагревая
Паяя область :
3.5KW; размер 730x230mm нагревая
Другим товарам нужно быть подготовленным :
Фидеры Yamaha (работа с CHMT560P4)
Описание

Выбор CHM-T560P4 SMT и принтер машины места/3040 восковок/печь T961 Reflow

Сборочный конвейер верхней части небольшой SMT Bentch; Очень хороший для небольшого серийного производства.

(CHARMHIGH) КАНАЛ YOUTUBE:
 www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos

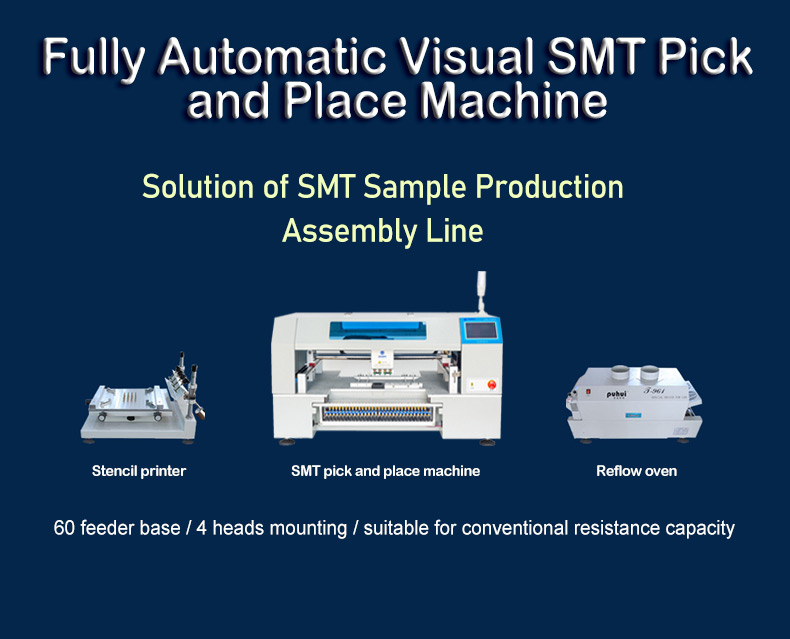

Небольшая производственная линия SMT:


1. принтер 3040 восковок:

Размер таблицы работы 300*400mm
Размер печати 250*400mm
Максимальный чистый размер рамки 370*470mm
Путь принтера руководство
Толщина субстратов 0-80mm
Верстак отрегулировать том 10mm, горизонтальная регулировка угла
Печать высоты платформы 220mm
повторенная точность +-0.01mm
обнаружьте местонахождение режим Отметка уровня или форма отверстия
Размер 540*370*350 mm
Пакуя размер 630*450*480mm
Вес NW.22Kg GW.23Kg

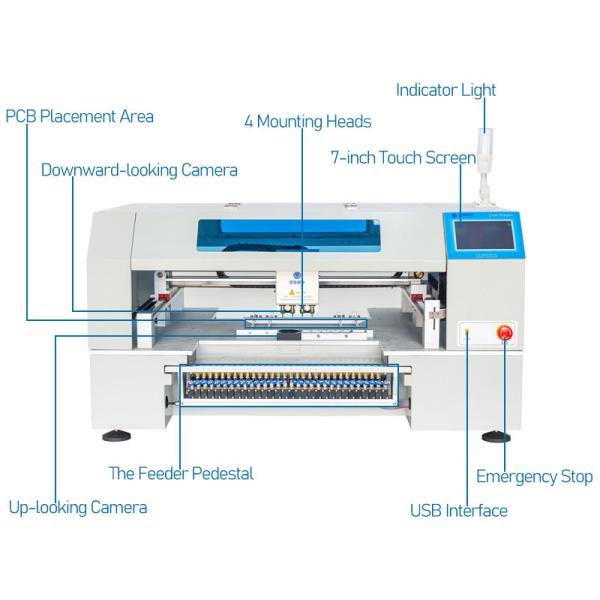

2. спецификация CHMT560P4

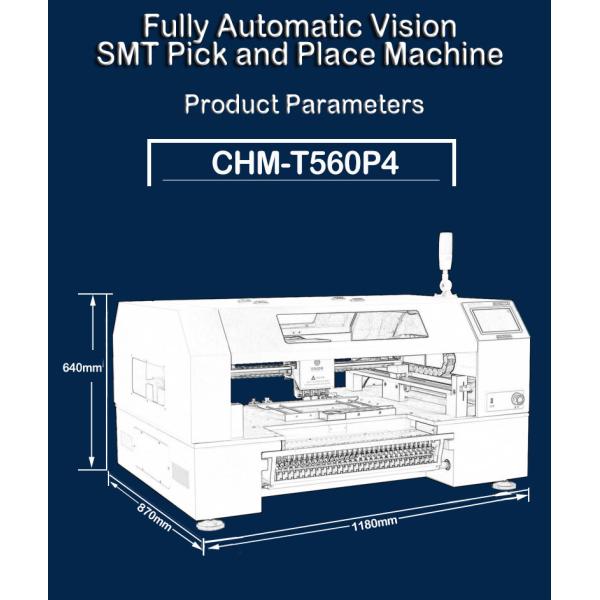

Размеры 1180mm (l) x 870mm (w) x 640mm (h)
Чистый вес 140kg
Электропитание AC220V (50Hz, одиночная фаза) /AC110V (60Hz, одиночная фаза); 400W
Подача воздуха 0.5MPa ~0.7MPa
Поколение вакуума Встроенный вакуумный насос
Устанавливать голову 4 головы
Устанавливать скорость 8000cph (оптимальное без обнаружения зрения);
5500cph (оптимальное с обнаружением зрения)
Точность контроля 0.015mm
Компонентный тип 0402/0603 | 5050/SOT/SOP/QFP/QFN/BGA, etc.
(резистор/конденсатор/диод/triode/LED/IC, etc.)
Толщина PCB 0.6mm~3.5mm
Размер PCB 10mm (l) x10mm (w) | 400mm (l) x290mm (w)
Транспортировать PCB Ручная операция
Изменение сопла Ручная операция
Система управления Встроенный компьютер (врезанная операционная система Линукса),
экран касания 7-inch
Управляющее устройство

X&Y-ось управляемая путем шагая моторы в пути регулирования по замкнутому циклу;

Z-ось способная на переустановленного обнаружения;

все моторы принимая гибкие ускорение и торможение S-кривой
Система передачи Одновременный пояс + линейный проводник
Питаясь система

60 стогов фидера стандарта Yamaha 8mm пневматических (также соответствующих для

Фидер Yamaha электрический, поднос IC, и фидер ручки), 11 заранее поставленный стог IC генерала,

подносы рабочей поверхности изготовленные на заказ IC поддержали
Система зрения

выглядящая Вверх камера для компонентной автоматической тарировки

(компонентный размер применимый: 22mmx22mm); выглядящая вниз камера для PCB
тарировка через пункт Марк и располагать компонента



3. Печь Reflow T961

Модель T-961
Нагревая количество зоны upper3/down3
Длина нагревая зоны 730mm
Нагревая тип умное ровное сирокко и быстрое ультракрасное топление
Количество охлаждая зоны 1
Максимальная ширина доски PCB 230mm
Направление деятельности left→right
Варианты доставки Чистая передача transmission&chain
Скорость конвейерной ленты 0-290mm/min
Электропитание 220V 50/60Hz
Пиковая сила 3.5KW
Топления время вверх Вокруг 7mins
Ряд контроля температуры Комната temperature-300
Режим контроля температуры Регулирование по замкнутому циклу PID
Точность контроля температуры ±1
Отступление распределения по температурам PCB ±2
Общие размеры 1000×466×445mm
Вес машины 70KG



Изображения следующим образом:

Настольный обломок Mounter SMT, печатание восковки, сборочный конвейер PCB печи Reflow T961

Настольный обломок Mounter SMT, печатание восковки, сборочный конвейер PCB печи Reflow T961

Настольный обломок Mounter SMT, печатание восковки, сборочный конвейер PCB печи Reflow T961

Настольный обломок Mounter SMT, печатание восковки, сборочный конвейер PCB печи Reflow T961



Пожалуйста примечание:

Машина выбора и места полный набор со всеми аксессуарами включенными в пакете, машина готовая для использования!
Единственная вещь вам нужно подготовить внешний компрессор воздуха с трубой диаметра 8mm наружной (поставляя воздухом для пневматических фидеров), вводя трубу на задней стороне машины. Пожалуйста купите эту машину с уверенностью. Насладитесь с вашей машиной выбора и места!


Обслуживание & гарантия:

Полная машина имеет период гарантии 1 года со времени обслуживания приобретения и продолжительности жизни. Мы всегда обеспечиваем запасные части машины, поставки фабрики сразу с гарантией. Мы обеспечиваем онлайн Q/A и устраняя неисправность обслуживание поддержки и технических совета. Мы обеспечиваем одно до одно обслуживание после-продажи. Каждая машина 100% испытанное задолго до того корабля вне.
