Спецификации
Номер модели :
CHM-861 (8 голов +100 фидеров)
Место происхождения :
КИТАЙ
Количество минимального заказа :
1
Условия оплаты :
T/T, западное соединение
Способность поставки :
100 в месяц
Срок поставки :
5-7 рабочих дней
Упаковывая детали :
Деревянная коробка
Головы :
8pcs (с положением автоматическ-изменения сопла 37pcs)
Размер PCB :
450 × (l) 380 ×)/600 (w (l) 380 (w) (2 варианта)
Скорость :
20000cph~30000cph
Фидер :
Фидер поддержки 60pcs YAMAHA (или электрический фидер)
Компонент :
0201,0402, - 5050, SOP, QFN, BGA
Максимальная компонентная высота :
12mm
Камера :
Камера IC: (40mm) камера 1pcs летая: 8pcs (18mm) ОТМЕТЯТ камеру: 2pcs
Доставка PCB :
3 части автоматической доставки с рельсами, ширины могут быть отрегулированы программным обеспечение
Размер :
1600 × 1530 × (L) 1430 (W) (H)
Электропитание :
AC380V (50/60Hz, трехфазные)
Тип фидера :
Фидер Фудзи NXT электрический
Мотор :
Мотор сервопривода Panasonic
Описание

Высокий транспортер SMT конфигурации CHM-861 высокоскоростной комплектует и головы машины 8 места 100 фидеров

Производственная линия SMT - для серийного производства



1. Номер модели: CHM-861 (мотор сервопривода голов 100 feeders+ Panasonic PCB автоматические delivery+ 8 + сопло changer+ 11 cameras+ меля фидер screw+NXT exlectric)
2. зона PCB: 450 (l) x 380) (w/600 (l) x 380 (w) (2 варианта)
3. мотор сервопривода Panasonic

4. фидер Фудзи NXT электрический
5. компонент: 0201, 0402-5050, SOP, QFN, BGA… etc.
6. время выполнения: 3-5 рабочих дней
7. доставка: морским путем. Или аранжируйте скомплектуйте вверх от нашей фабрики сразу.
8. метод оплаты: T/T



9. Упаковка: деревянная коробка



Реальное работая видео CHM-861 с конденсаторами и резисторами & IC:
www.youtube.com/watch?v=fuU9Me0ENa8



CHM-861 устанавливая 0201 с фидером NXT электрическим:
www.youtube.com/watch?v=8Af6YTx_t3M&feature=youtu.be



Параметры CHM-861
Бренд Charmhigh Модель CHM-861
Располагать метод Фиксированная стрельба &
Двигая стрельба		 Питаясь система 100 поддержанных фидеров (maximal/8mm как стандарт)
Высота компонентов 12mm (maximal) Тип фидера NXT-совместимый
электрический фидер
Устанавливать скорость 30000/cph (оптимальное) Количество камер 8 камер мухы
Камера +1 IC
+2 камеры Марк
Голова размещения 8pcs Автоматическое изменение сопл Поддержка (библиотека сопла 37 отверстий)
Операционная система Система Windows 7
+ Charmhigh само-разработало программное обеспечение		 Показатель точности ±50μm@μ±3σ/chip
Обжатый воздух 0.5~0.7Mpa Сила 4.5KW
Толщина PCB 0.6~3.5mm Электропитание AC380V
(50/60Hz, участок 3)
Чистый вес 1600KG
Размеры (mm) 1600 (L) *1430 (W) *1530 (H)
Поддержанные компоненты 0201/0402/0603~5050/Diode&Triode/SOP/QFN/BGA/LED etc.
Доставка PCB 3 автоматической части доставки PCB рельсов, поддержки PCB
Размер PCB нормальный поддержал (mm) 450 (l) *350) (w/600 (l) *350 (w) (опционный)
Управляющая ЭВМ Встроенный промышленный компьютер, приходя с монитором, мышью, и клавиатурой
Система вакуума Встроенный вакуумный насос
Система зрения Камера мухы: 1 megapixel *8 (скоростная фотокамера);
Камера IC: 5 megapixels*1 (камера high-definition/HD);
Камера Марк: 1 megapixel*2.
Система передачи Винт шарика земли THK, сурдинка THK ведущий брус линейный, Y-osь Двойн-винта управляемая мотором, X-ось и Y-osь контролируемые мотором сервопривода Panasonic A6, гибкое ускорение S-кривой/торможение, Z-ось способная на возврат-обнаружения.

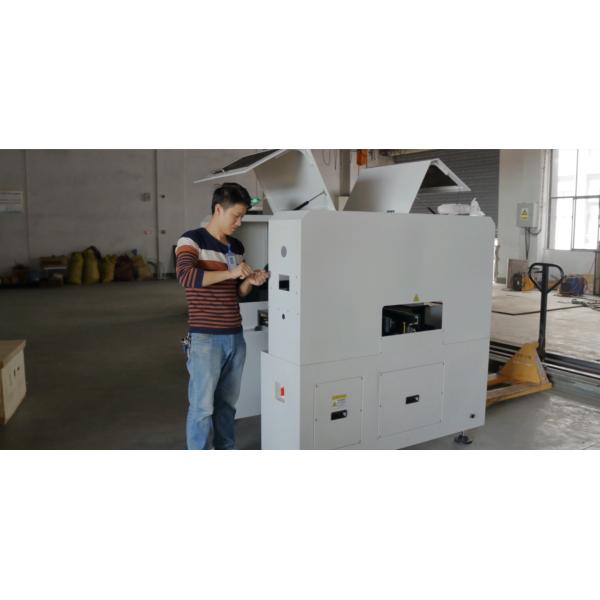

Реальное фото для CHM-861:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

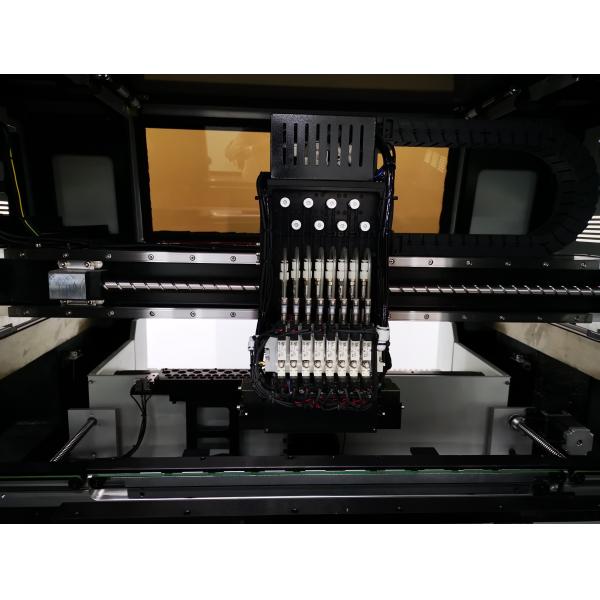

8 голов размещения:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

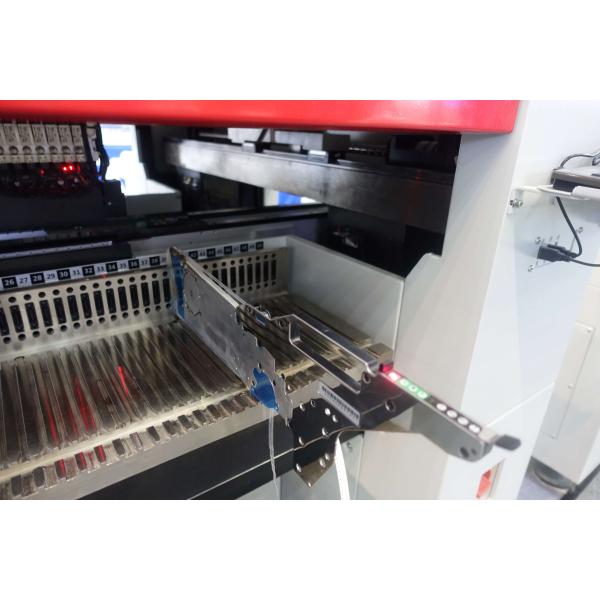

Работа с фидером Фудзи NXT электрическим:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

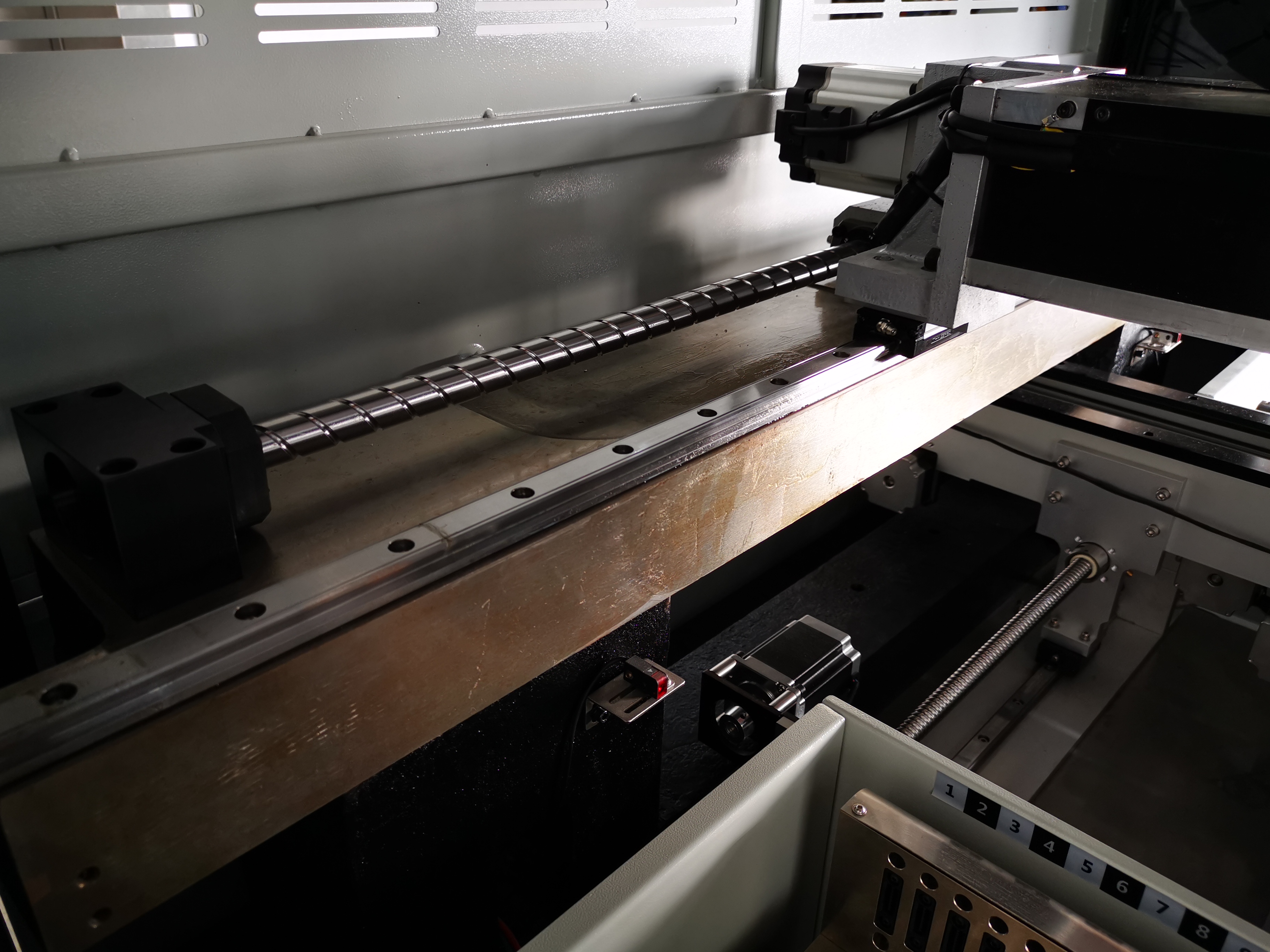

Мотор высококачественные меля scew + сервопривод Panasonic:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

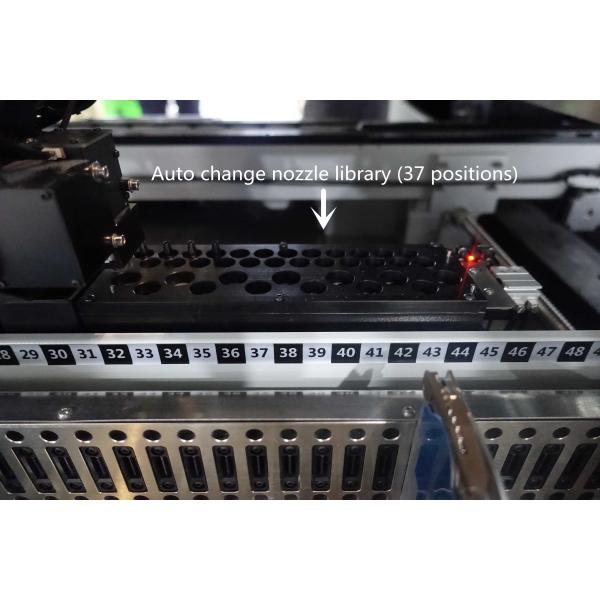

автоматическая библиотека изменения сопла 37pcs:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

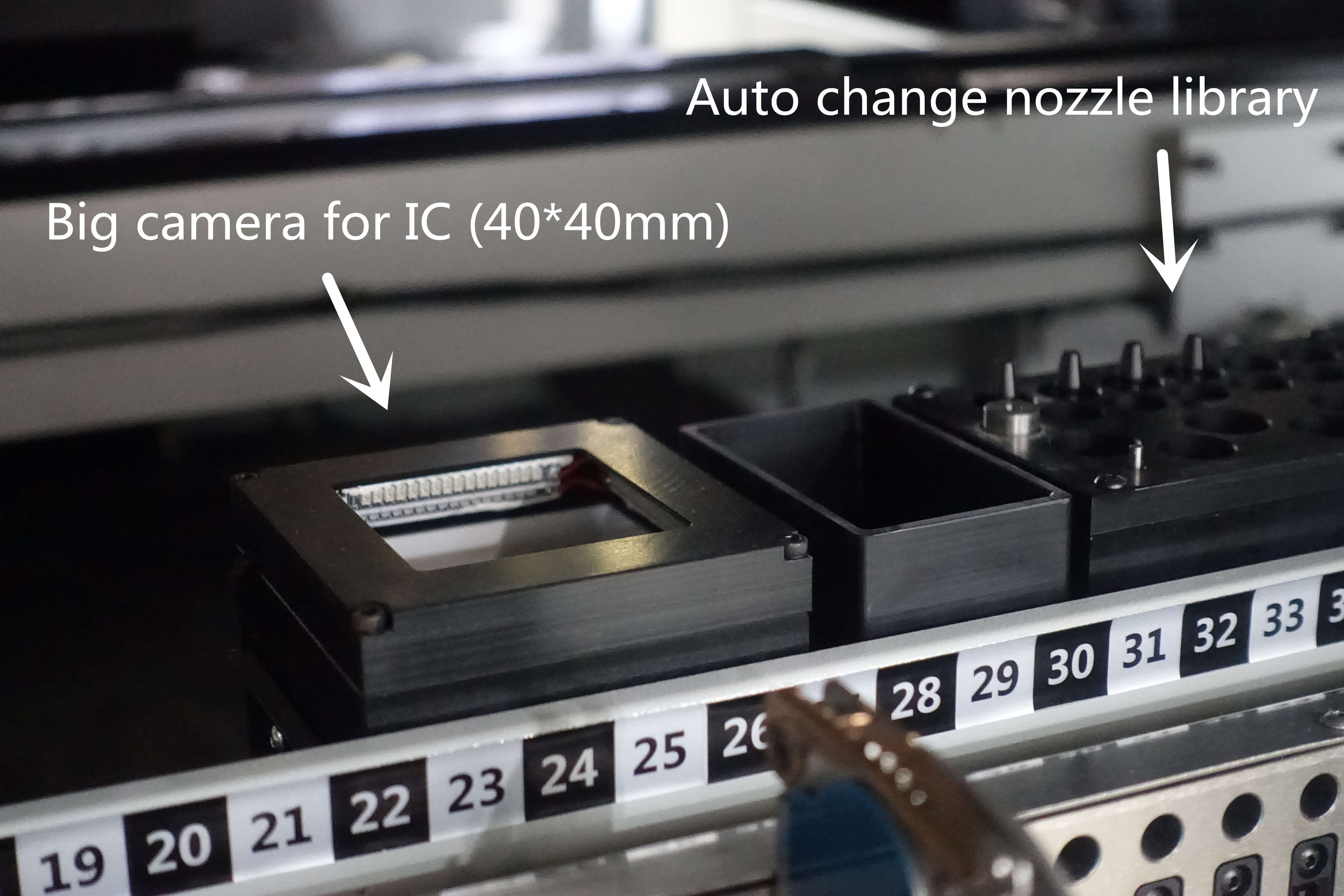

Высокая камера разрешения, хорошее точности супер:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

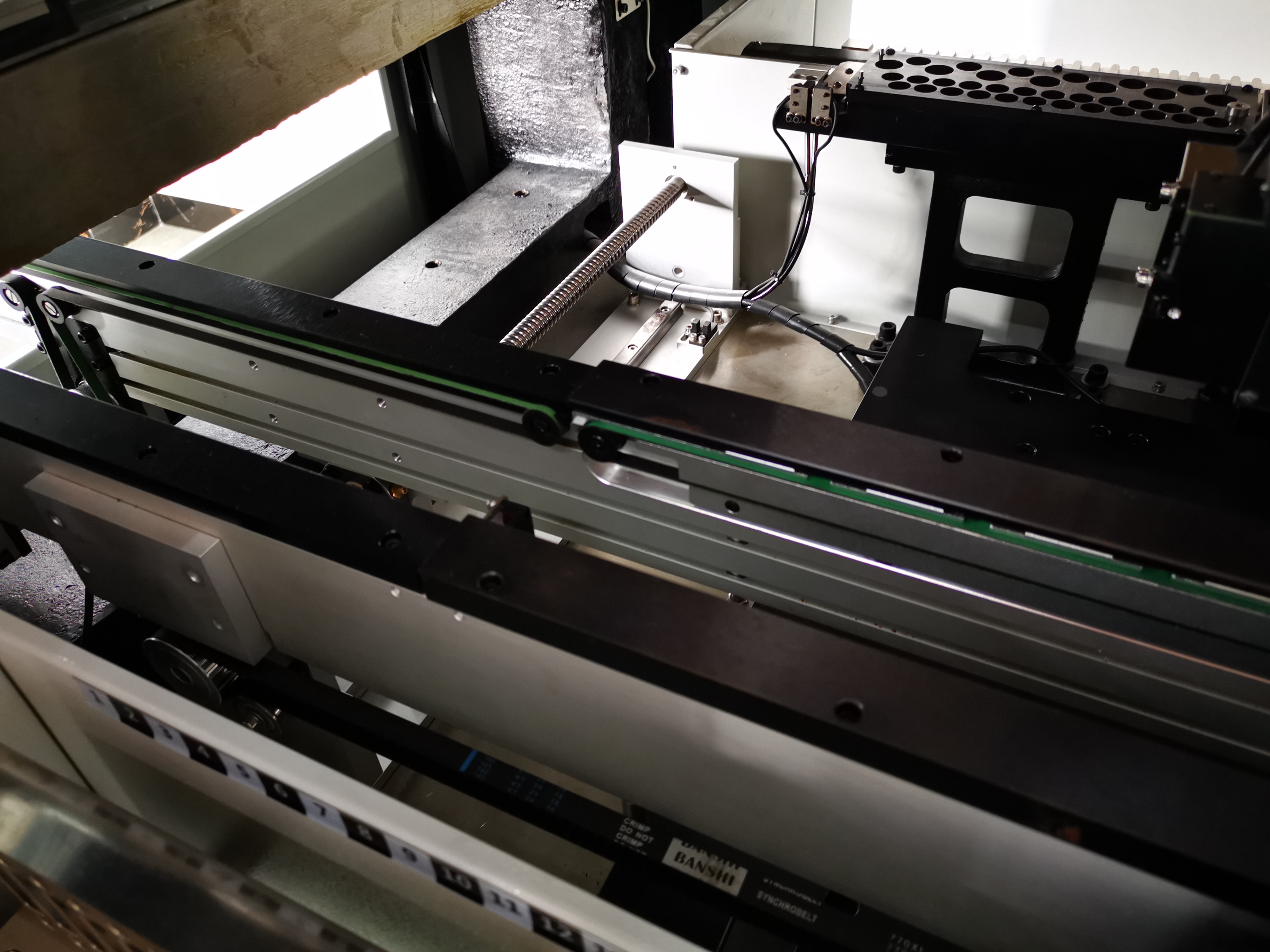

3 автоматической части доставки PCB:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

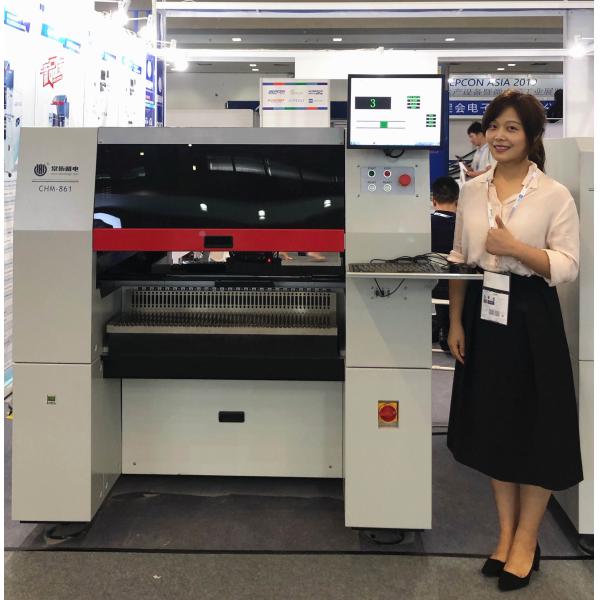

Шоу выставки:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

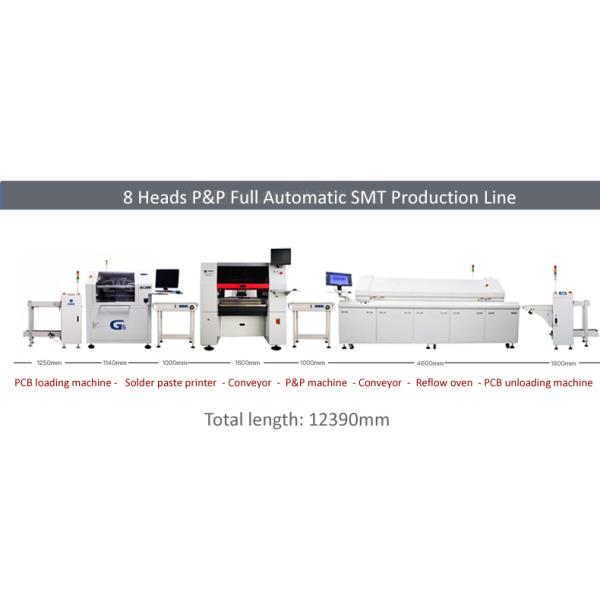

Производственная линия SMT встроенная:

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров

CHM-861 высокоскоростной транспортер SMT комплектует и устанавливает головы машины 8 100 фидеров



Гарантия:
Полная машина имеет период гарантии 1 года со времени обслуживания приобретения и продолжительности жизни.
Мы всегда обеспечиваем запасные части машины, поставки фабрики надежной сразу.
Мы обеспечиваем онлайн Q/A и устраняя неисправность обслуживание поддержки и технических совета.

Обеспечьте одно до одно обслуживание после-продажи. Каждая машина 100% испытанное задолго до того корабля вне.
Техническая помощь:
Толпа Kimi: 0086 135 106 75756
Skype: kimiliu89
Электронная почта: kimi@charmhigh-tech.com

Добро пожаловать, который нужно следовать нами в YouTube:  www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos

Если вы хотите видеть больше информацию и видео, то пожалуйста свяжитесь мы электронной почтой.
Мы будем ответ вы на в первый раз.
