240x320 Малый LCD дисплей 2,4 дюйма с RoHS

1Спецификация 2,4 дюймового LCD сенсорного экрана

2. Описание 240x320 tft LCD сенсорного экрана

CH240QV58A-CT - это модуль дисплея с сенсорным экраном, созданный компанией Chenghao для клиентов.Это цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройстваДанная модель состоит из Tn TFT LCD панели, белого покрытия, емкостной сенсорной панели (CTP), управляющего интерфейса, подсветки (BL) и FPC.

ТFT LCD Panel имеет диагонально измеренную 2,4 дюйма (вертикальный экран) активную область отображения с разрешением 240x320 точек.который взаимосвязан с другими компонентами с помощью FPC. Вводя модель RGB в ST7789, этот дисплей может отображать 262K / 65K цвета.

При вводе электрического сигнала VF=3.2V/IF=80 mA, модуль LCD будет генерировать светимость 280 cd/m2.

FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение фонари и структуры FPC, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

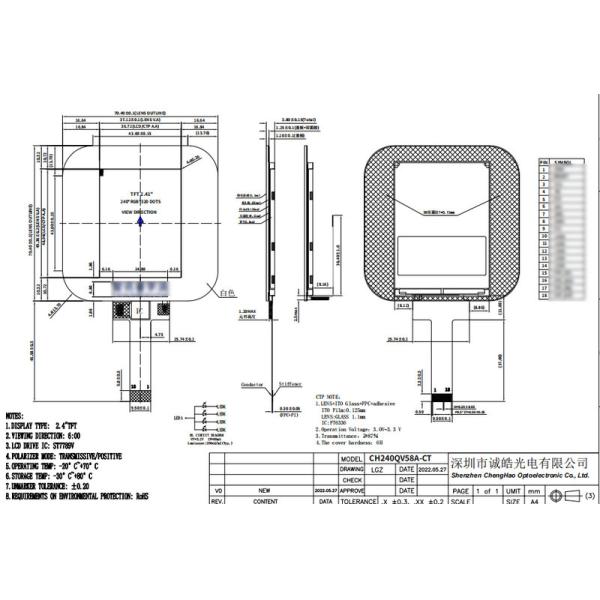

3Рисунки 2,4 дюймового LCD сенсорного экрана

Примечания:
(1) Тип дисплея: 2,4 дюйма TFT+CTP
(2) Направление обзора:6 часов
(3) Режим поляризатора:Передача /Положительно
(4) Рабочая температура: -20 ~ 70 °C
(5) Температура хранения: -30 ~ 80 °C
(6) Толерантность к разметке: ±0.20
(7) Защита: ROHS

4Применение 240x320 тф LCD сенсорного экрана

5. Часто задаваемые вопросы

Q1: Вы принимаете настройки дисплеев и сенсорных экранов?
О: Конечно, вы можете настроить FPC, подсветку и сенсорный экран.

Вопрос 2: Какой тип интерфейса у вас на экране?
О: Малые дисплеи обычно поддерживают SPI,MCU,RGB,MIPI. Средние дисплеи обычно поддерживают LVDS,MIPI,EDP. Различные спецификации используют разные интерфейсы.

Вопрос 3: Вы использовали емкостный сенсорный экран или резистивный сенсорный экран?
У нас есть емкостный сенсорный экран и резистивный сенсорный экран.

В4: Какова ваша политика в отношении образцов?
A: Если есть запас, вы можете взять образцы в любое время, если нет запасов, это займет некоторое время, а затем подождать, пока материалы вернутся на образцы.Но клиент должен оплатить стоимость образца и экспресс-сборы.

Q5: Сколько времени для массового производства?
Ответ: Для массового производства требуется около 20-45 рабочих дней, в зависимости от модели и количества заказа.

Q6: Как обеспечить долгосрочную стабильную доставку?
О: Во-первых, мы будем рекомендовать продукцию, которая может быть доставлена клиентам в течение длительного времени, а во-вторых, у нас будет большое количество запасов заранее в течение длительного времени.

Q7: Каков ваш способ оплаты за массовое производство?
О: Как правило, после получения 50%-100% депозита от клиентов, они начинают готовить материалы. Доставка около 5 рабочих дней после получения окончательного платежа.
