5.0 дюймовый LCD сенсорный дисплей 480 * 854 разрешение с NT35510 Lcd Driver IC

1. Спецификация LCD сенсорного монитора

2. Описание панели дисплея с сенсорным экраном

ChengHao Display model CH500FW11 -T представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, подсветка, резистивная сенсорная панель и FPC.

Этот TFT LCD имеет 5-дюймовый (вертикальный) диагонально измеренный активный дисплей с разрешением 480 * 3 ((RGB) * 854 точек.

Драйвер, используемый в этом проекте, является NT35510 и может отображать 16M цветов с 24-битным входом RGB-сигнала.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплея. Поддержка 8 / 16 бит 8080 системного интерфейса.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и RTP, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

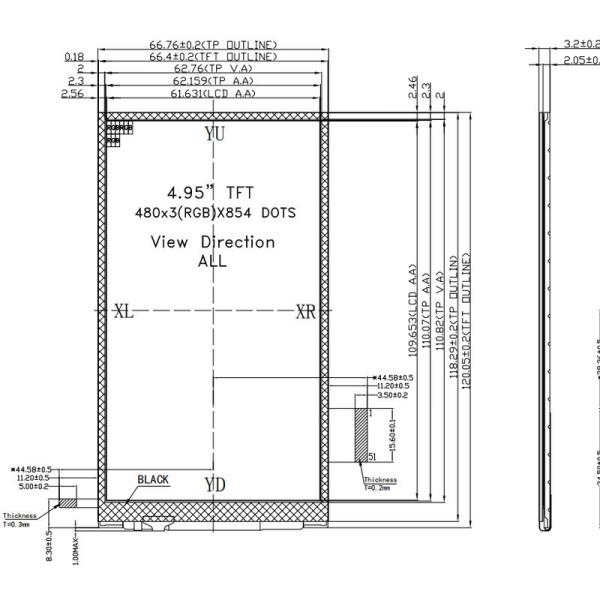

3. Рисунки маленького сенсорного экрана

Примечания:
(1) Тип дисплея: 5"TFT+RTP
(2) Направление обзора: все углы обзора
(3) Ключевой элемент LCD: NT35510
(4) Режим поляризатора: IPS / Трансмиссия / Обычно Blcak
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS



4. Быстрая детализация LCD Капацитивный сенсорный экран


* Название ЖК-дисплея: 5,0 дюймовый ЖК-дисплей с сенсорным экраном 480 * 854 разрешение с NT35510 Lcd Driver IC
* Часть No: CH500FW11-T
* Размер: 15 см

* С сенсорной панелью или без нее: Да
* Тип сенсорной панели: RTP
* Тип дисплея: 5,0 дюйма TFT

*Массив цветовых фильтров: RGB вертикальная полоса
* Цвета дисплея: 16,7M (необязательно)
* Разрешение (в пикселях): 480*854
* Направление обзора: все направления обзора
* Контроллер IC: NT35510
* Режим отображения:IPS / Трансмиссия / Обычно черный
* Общий размер: 66,76*120,05*3,2 мм
* Активная площадь: 61,631*109,653 мм
* Светимость: 400 cd/m2
* Контраст: 800:1
* Тип интерфейса: 8/16-битный интерфейс системы 8080

* Ино No: 51
* Тип подсветки: 12Белый светодиод параллельно

* Рабочая температура: -20 ~ +70 °C

* Температура хранения: -30 ~ +80 °C


5. Применение Ips Lcd Tft Touchscreen









Вопрос 1: Вы производитель?
О: Да, мы производитель.
Q2: Сколько времени у вас на доставку?
О: Обычно 3-5 рабочих дней после оплаты; Заказы на специальные требования, время доставки обсуждается.
Q3: Если продукция не может работать после получения, что мне делать?
О: Мы заменим новые предметы для вас сразу, а затем мы сделаем суждение по вопросу.
Q4: Принимаете ли вы дизайн OEM?
О: Да, мы можем спроектировать в соответствии с вашими требованиями, MOQ обычно 100-1000.
Вопрос 5: Принимаете ли вы оплату 30% заранее?
О: Да, мы можем. Мы можем начать готовить ваши товары, когда получим 30% оплаты, и отправить их после получения остальных 70% оплаты.
Вопрос 6: Какие условия оплаты вы принимаете?
A: Мы принимаем Paypal, T / T, Western Union, Wechat, Alipay, наличными (RMB или USD).
