5.0 дюймовый цветный LCD дисплейный модуль 50 пин 24 бит параллельный RGB интерфейс

1. СпецификацияМодуль отображения жидкокристаллических изображений

2. Описание цветного экрана Tft LCD

* ChengHao Display model CH500VG01A представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, заднего освещения и FPC.

* Этот TFT LCD имеет 5 дюймовую диагонально измеренную активную площадь дисплея с разрешением 640*480 точек.

* Драйвер, используемый в этом проекте, может отображать 16M цветов с 24-битным входом сигнала RGB и установлен на стекле, взаимосвязь через FPC включает компоненты для управления модулем дисплея.Поддержка24-битный параллельный интерфейс RGBинтерфейс.

* Комплект подсветки содержит 15 штук белых ламп LDE, что позволяет достичь яркости экрана 250 cd/m2.

* CH500VG01A сам по себе не имеет сенсорной панели, но сенсорная панель может быть установлена для клиентов в соответствии с требованиями клиента.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.
Соответствует требованиям RoHS и не содержит галогенов.

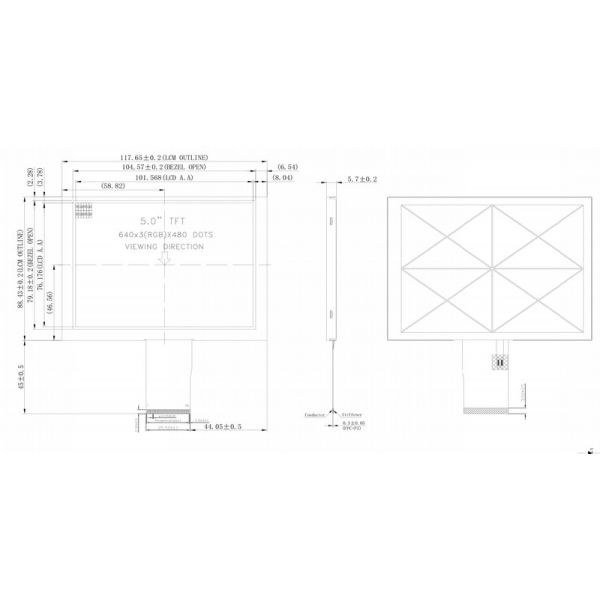

3. Рисунки модуля LCD дисплея

Примечания:
(1) Тип дисплея: 5" TFT
(2) Направление обзора:12:00
(3) Режим поляризатора:TN / Transmissive / Обычно белый
(4) Рабочая температура: -20 ~ 70 °C
(5) Температура хранения: -30 ~ 80 °C
(6) Толерантность к разметке: ±0.20
(8) Защита: ROHS

(9)Цвет Пикселя расположение: RGB вертикальная полоса


4. Быстрая детализация экрана панели LCD


* Название ЖК-дисплея: 5,0 дюймовый цветный ЖК-дисплей Модуль 50 пин 24 бит параллельный RGB интерфейс
* Часть No: CH500VG01A
* Размер: 5 "

* С сенсорной панелью или без нее: Нет
* Тип дисплея: 5-дюймовый Tft

*Массив цветовых фильтров: RGB вертикальная полоса
* Цвета дисплея: 16 М
* Разрешение (в пикселях): 640*480
* Направление просмотра: 12:00
* Режим отображения:TN / Transmissive / Обычно белый
* Общий размер:117.65×88.43×5.7 мм

* Активная зона:101.57×76.18 мм

* Светоспособность: нитки
* Контраст: 500:1
* Тип интерфейса:24-битный параллельный интерфейс RGB

* Ино No: 50
* Тип подсветки: 15 штук В то время как LED

*Масса: ТБД г

* Рабочая температура: -20 ~ +70 °C

* Температура хранения: -30 ~ +80 °C

Вопрос 1: Вы производитель?
О: Да, мы производитель.
Q2: Сколько времени у вас на доставку?
О: Обычно 3-5 рабочих дней после оплаты; Заказы на специальные требования, время доставки обсуждается.
Q3: Если продукция не может работать после получения, что мне делать?
О: Мы заменим новые предметы для вас сразу, а затем мы сделаем суждение по вопросу.
Q4: Принимаете ли вы дизайн OEM?
О: Да, мы можем спроектировать в соответствии с вашими требованиями, MOQ обычно 100-1000.
Вопрос 5: Принимаете ли вы оплату 30% заранее?
О: Да, мы можем. Мы можем начать готовить ваши товары, когда получим 30% оплаты, и отправить их после получения остальных 70% оплаты.
Вопрос 6: Какие условия оплаты вы принимаете?
A: Мы принимаем Paypal, T / T, Western Union, Wechat, Alipay, наличными (RMB или USD).
