800*480 Резистивный сенсорный экран Дисплейная панель 40 пин 24 битный RGB интерфейс

1Спецификация модуля сенсорного экрана

2. Описание экрана LCD

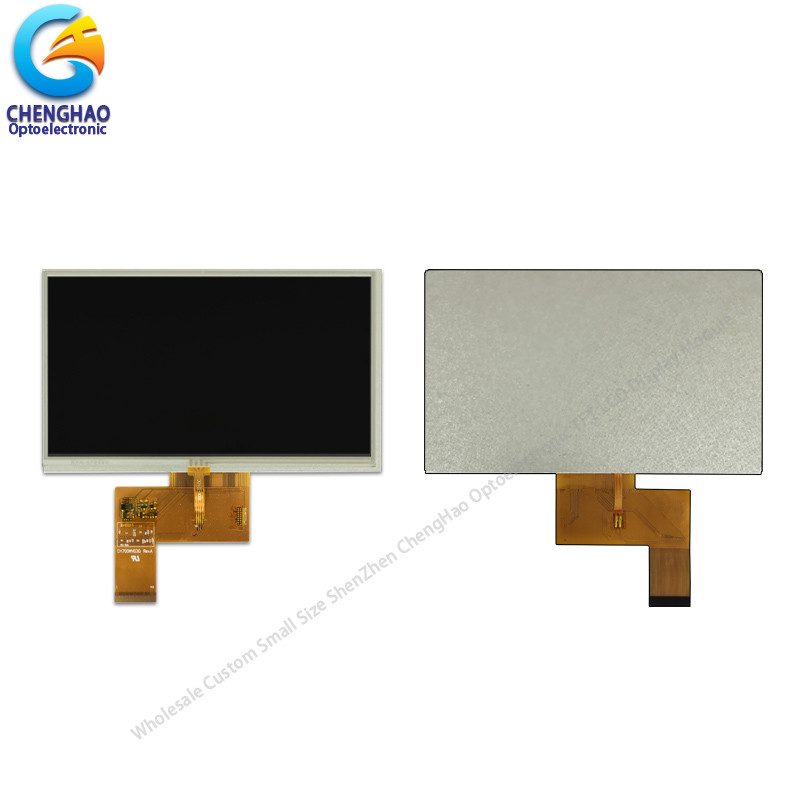

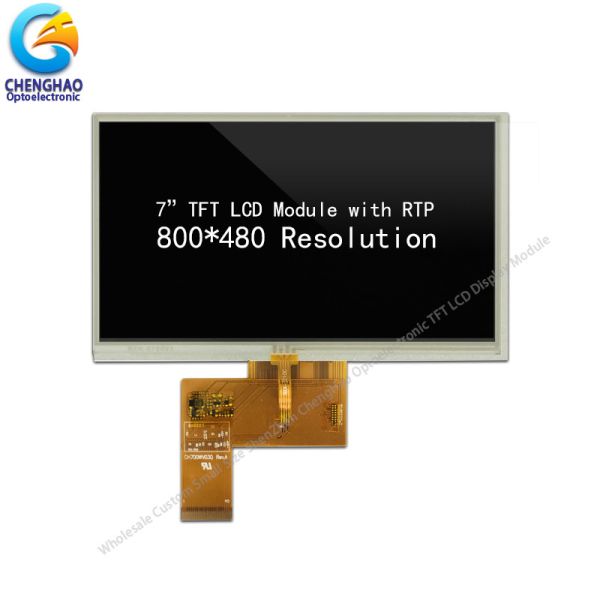

ChengHao Display model CH700WV03A-T представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, высокояркость подсветки, сопротивляющаяся сенсорная панель и FPC.
Этот TFT LCD имеет 7,0 дюймовую диагонально измеренную активную площадь дисплея с разрешением 800 × 3 ((RGB) × 480 точек.
Драйвер, используемый в этом проекте, может отображать 16M цветов с 24-битным входом сигнала RGB и установлен на стекле, взаимосвязь через FPC, включая компоненты для управления модулем дисплея.Поддержка24-битный параллельный интерфейс RGBинтерфейс.
Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и RTP, определение интерфейса и т. Д.
Соответствует требованиям RoHS и не содержит галогенов.

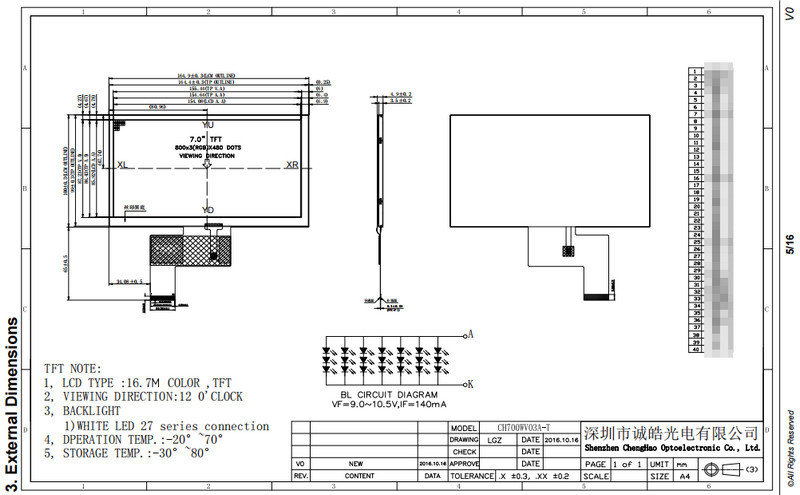

3Рисунки на LCD дисплее размером 800x480

Примечания:
(1) Тип дисплея: 7.0" TFT LCD
(2) Направление обзора: 12:00
(4) Режим поляризатора: Tn / Transmissive / Normal While
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS

4. Qucik Детали LCD Touch дисплея

* Название ЖК-дисплея: 800*480 Резистивный сенсорный экран Дисплейная панель 40 пин 24 битный RGB интерфейс
* Часть No.:CH700WV03A-T
* Размер: 7,0 дюйма
* Поддержка сенсорной панели Тип: RTP
* Тип дисплея:7.0"TFT+RTP
* Цвета дисплея: 16M
* Разрешение (в пикселях): 800*480
* Направление просмотра:12:00

*По направлению серой шкалы: 6 часов.

*Цвет Пикселя расположение: RGB вертикальная полоса

* Режим отображения:TN / Transmissive / Обычно белый
* Общий размер:164.9 ((W)×100.0(H)×4.9 ((T) мм

* Активная зона:154.08 ((W)×85.92 ((H) мм

* Точечная высота: 0.1926 (W)×0.1790 (H) мм

* Светимость: 250 cd/m2
* Контраст: 500:1
* Тип интерфейса:24-битный параллельный интерфейс RGB
* Ино No: 40
* Удаление штифта: 0,35 мм
* Заднее освещение:21 Белый светодиод

*Рабочая температура: -20 ~ +70

* Температура хранения: -30 ~ +80°C

5Наша служба.

Политика судоходства:
1- Регулярно мы отправляем через Fedex/DHL/UPS, экспресс (2-7 рабочих дней прибытия), подходит для небольшого заказа.
2- Морская доставка (25-40 дней прибытия), низкая стоимость, порт в порт, обычно для большого количества заказов.

Заказчик/производитель:
Служба по заказу в порядке.

Политика выборки:
1- Обычно мы предлагаем случайный образец бесплатно, но с оплатой грузовых расходов.
2- Мы предлагаем 1-2 шт. Каждый образец случайным образом, если для большего количества штук, мы постараемся отправить вам, если нет, и вы должны

Запросите больше единиц, мы будем взимать те же сборы за образцы, чтобы сделать больше образцов для вас.

Простой процесс заказа:
Пожалуйста, пожалуйста, подтвердите нам название продукта, изображения, цвета и количество, прежде чем сделать заказ.
