2.8" многоприкосновный емкостный сенсорный экран 240*320 SPI RGB Tft LCD модуль

1Спецификация цветного ЖК-дисплея

2. Описание яркого экрана LCD

CH280QV10-CT представляет собой 2,8-дюймовый (портретный) 240*320 точечный цветный TFT (Тонкопленочный транзистор) LCD (жидкий кристаллический дисплей) модуль, включающий в себя tft LCD панель, управляющий IC, подсветку,емкостная сенсорная панель и FPC.

ILI9341 используется в качестве управляющего интерфейса этого модуля, который установлен на стекле и соединен с другими компонентами дисплея через FPC.

В подсветке установлено 4 параллельных белых светодиода, что позволяет достичь яркости 280 cd/m2 в зоне отображения.

Этот тип сенсорной панели представляет собой емкостную сенсорную панель (CTP), которая использует FT6236 в качестве управляющего IC для CTP и соединяется с другими компонентами через интерфейс I2C.

FPC может быть повторно настроен в соответствии с требованиями клиента, включая структуру формы FPC, определение интерфейса и т. Д.

Кроме того, у нас богатый опыт в предоставлении решений для сенсорного экрана для клиентов, CH280QV10-CT также может заменить резистивные сенсорные панели в соответствии с требованиями вашего клиента.

Если CH280QV10-CT не может соответствовать вашим требованиям, у нас есть большое количество аналогичных продуктов на выбор, пожалуйста, свяжитесь с нами для получения подробной информации.

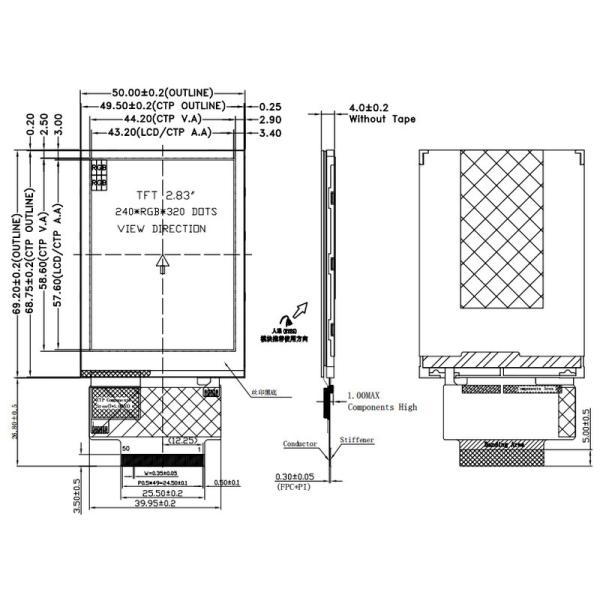

3Рисунки емкостного сенсорного экрана 2.8

Примечания:
(1) Тип дисплея: 2.8"TFT+ емкостная сенсорная панель
(2) Направление обзора: 6:00
(3) Модульный двигатель IC: ILI9341
(4) Рабочая температура: -20 ~ 70 °C
(5) Температура хранения: -30 ~ 80 °C
(6) Толерантность к разметке: ±0.20
(7) Защита: ROHS

4Быстрая детализация 2,8-дюймового LCD

* Название ЖК-дисплея: 2,8 дюйма Промышленный сенсорный экран дисплейный модуль 240x320 SPI Tft LCD панель
* Часть No: CH280QV10-CT
* Размер: 3,8 дюйма
* С сенсорной панелью или нет: Да
* Тип касания: емкость
* Тип дисплея: TFT
* Цвета дисплея: 262K / 65K
* Разрешение (пиксели): 240*3 ((RGB) *320
* Направление обзора: 6:00
* Контроллер IC: ILI9341
* Режим отображения: TN / Transmissive / Normal White
* Общий размер: 50,0 ((W) * 69,2 ((H) * 4,0 ((T) мм
* Активная площадь: 43,2 ((W) * 57,6 ((H) мм
* Светимость: 280 cd/m2
* Контраст: 500:1
* Тип интерфейса:

Интерфейс TFT: SPI, MCU,SPI+RGB

Интерфейс CTP: I2C
* Номер булавки: 50 булавок
* Удаление штифта: 0,35 мм
* CTP Входное напряжение: 2,8 ~ 3,3 В
* Тип и цвет подсветки: светодиодная подсветка/белый
Заднее освещение: 4 светодиода параллельно

* Примечание КТП:

(1) ЛЕНС+ITO Стекло+ФПК+клеющий материал

ИТО ГЛАСС:00,4 мм
Объектив: Стекло 0,7 мм
IC:FT6236

(2) Рабочее напряжение:2.8V-3.3V
(3) Передаваемость: ≥87%
(4) Твердость покрытия:6H
(5) Температура работы: -20°C~+70°C, ≤90% RH
(6) Температура хранения: -30°C~+80°C, ≤90%RH

5. Применение индивидуального модуля LCD

6. Часто задаваемые вопросы

Вопрос: Сколько времени требуется для массового производства?
Ответ: Для массового производства требуется около 20-45 рабочих дней, в зависимости от модели и количества заказа.

Вопрос: Как обеспечить долгосрочную стабильную доставку?
О: Во-первых, мы будем рекомендовать продукцию, которая может быть доставлена клиентам в течение длительного времени, а во-вторых, у нас будет большое количество запасов заранее в течение длительного времени.

Вопрос: Каков ваш способ оплаты за массовое производство?
О: Как правило, после получения 50%-100% депозита от клиентов, они начинают готовить материалы. Доставка около 5 рабочих дней после получения окончательного платежа.

Вопрос: Проверите ли вы товар перед доставкой?
О: Да, мы отправим товар после 100% проверки.

Вопрос: Сколько длится ваш гарантийный срок?
О: Мы гарантируем качество в течение одного года.
