1Спецификация

2. Описание

ChengHao Display model CH350HV40A представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий ИК, подсветка и FPC.

Этот ТФТ ЖК-дисплей имеет диагонально измеренную активную площадь отображения 3,5 дюйма (вертикальный экран) с 320 горизонтальными на 480 вертикальными пикселями.

Драйвер, используемый для этого проекта, является ILI9488 и может отображать 262K 65K / 16.7M цветов с помощью ввода сигнала.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплея. Поддержка 4-линий_8бит / 3-линий_9бит SPI / 8-/ 9-/16-/18-бит 8080system интерфейс / SPI +16-/18-бит RGB интерфейс.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

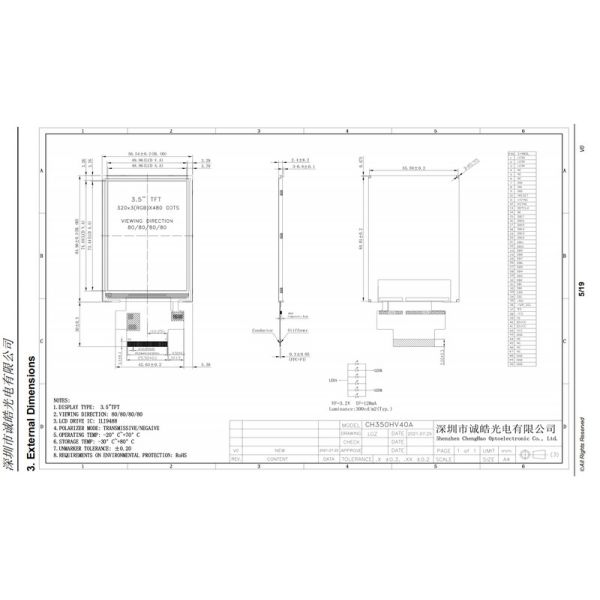

3Рисунки.

Примечания:
(1) Тип дисплея: 3,5 дюйма TFT
(2) Направление обзора: все углы обзора
(3) Ключевой элемент ЖК: ILI9488
(4) Режим поляризатора: передающий/отрицающий
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS

4Быстрая деталь.

* Название LCM: 3,5 дюйма Tft цветный дисплей Замена LCD экрана оптовая цена I80 Система 16-битный интерфейс
* Модель: CH350HV40A
* Lcm Размер: 3,5 дюйма
* С сенсорной панелью или без нее: Нет
* Тип касания: емкостная / резистивная сенсорная панель
* Тип дисплея: 3,5 "TFT
* Цвета дисплея: 16,7M (необязательно)
* Количество точек: 320 ((RGB) * 480 точек
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) мм
* Угол обзора: 80/80/80/80
* ИК водителя: ILI9488
* Режим отображения: IPS/Transmission/NormallyBlack
* Размер модуля: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) мм
* Активная площадь TFT: 48,96 ((W) × 73,44 ((H) мм
* Светимость: 300cd/m2
* Контраст: 800: 1
* Тип интерфейса поддержки:

4-линейный_8битный SPI

3-линейный_9битный SPI

8-битный интерфейс системы 8080

Интерфейс системы 9 бит 8080

16 битовый интерфейс системы 8080

Интерфейс системы 18 бит 8080

SPI + 16-разрядный RGB интерфейс

SPI + 18-битный RGB интерфейс

* Количество пин: 50 пин
* Протяженность штифта: 0,3 ~ 0,4 мм
* Входное напряжение: 3,2 В
* Тип и цвет подсветки: светодиодная подсветка/белый
Заднее освещение: 6 LED параллельно

5. Применение

Продукция широко используется в области общей связи, бытовой техники, промышленного управления, медицинского оборудования, POS-машин, приборов, счетчиков, GPS-навигации, цифровых фоторамках, нетбуках,финансовая электроника, коммуникационная электроника, потребительская электроника, информационные приборы, культура, образование, спорт и развлечения и т.д.устройство контроля доступа, автоматы, радиопередатчики, видеозвонки, обучающие машины, устройства для чтения точек, навигаторы GPS и так далее.

6Наша служба.

(1) Полностью / полуавтоматизированная производственная линия обеспечивает лучшее качество.
(2) Конструкция на заказ, может специально удовлетворить ваши потребности.
(3) Быстрая доставка, около 20 дней для времени выполнения
(4) Образцы доступны по запросу; небольшие заказы MOQ могут быть обсуждены.
(5) Предоставлять вам лучшие предпродажные и послепродажные услуги.

8. Часто задаваемые вопросы

Вопрос 1. Кто мы?
Мы базируемся в Гуандун Китае, начиная с 2015 года, продаем

Западная Европа (35,00%)

Океания (25,00%)

Северная Америка (13,00%)

Южная Америка (7,00%)

Юго-Восточная Азия (7,00%)

Северная Европа (7,00%)

Южная Европа (4,00%)

Внутренний рынок (2,00%).

Всего в нашем офисе около 30 человек.

Q2 Как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда последний осмотр перед отправкой.

Вопрос 3: Что вы можете купить у нас?
Цветный TFT LCD, модули сенсорной панели, PCAP и крыло стекла, монохромный LCD, конвертерная плата.

Вопрос 4: Почему вы должны покупать у нас, а не у других поставщиков?
CHENGHAO LCD является национальным высокотехнологичным предприятием, которое было создано в 2016 году.сенсорные экраны и комплексные дисплейные решения.

Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CIF, EXW, FCA, DDP, экспресс-доставка;
Принятая валюта платежа:USD,CNY;
Принимаемые виды платежей: T/T,L/C,MoneyGram,Кредитная карта,PayPal,Western Union,Наличные;
Язык: английский, китайский

Если у вас есть еще вопросы, пожалуйста, свяжитесь с нами сейчас, мы с нетерпением ждем общения с вами!
