480x800 4,3-дюймовый IPS LCD дисплей RGB вертикальная полоса TFT LCD модуль

4.3дюймовый Ips Капацитивный сенсорный экран 480 800 RGB Вертикальная полоса TFT LCD модуль

1Спецификация

2. Описание

ChengHao Display model CH430WV17A-CT представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, высокояркость подсветка, емкостная сенсорная панель и FPC.

Этот TFT LCD имеет диагонально измеренную 4,3 (16:9) дюймовую активную площадь дисплея с разрешением WVGA (480 горизонтальных на 800 вертикальных пикселей).

Драйвер, используемый для этого проекта, является NT35510 или совместимым и может отображать 16M цветов с 24-битным входом RGB-сигнала.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплеяПоддержка интерфейса RGB.

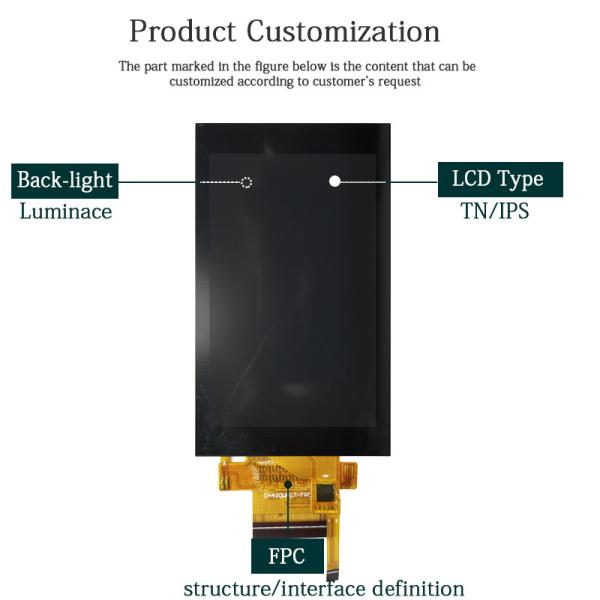

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

3Быстрая деталь.

* Название ЖК:4.3дюймовый Ips Капацитивный сенсорный экран 480 800 RGB Вертикальный полосатый Tft LCD Модуль
* Номер части: CH430WV17A-CT
* Размер: 4,3"
* С сенсорной панелью или нет: Да
* Тип касания: емкость
* Тип дисплея: TFT + емкостная сенсорная панель
* Цвета дисплея: 16.7M
* Разрешение (пикселей): 480x800 точек

* Пиксельное расстояние: 0,117×0,117 мм
* Направление обзора: все углы обзора
* Контроллер IC: NT35510
* Режим отображения: IPS/ Transmissive/ NormallyBlack
* Общий размер: 6,626 см × 11,39 см × 0,335 см
* TFT / CTP Активная площадь: 5,616 см

* Светимость: 400 нит
* Контраст: 800:1
* Тип интерфейса: 8-/16-/18-/24-бит80-системный интерфейс
Интерфейс SPI+16-/18-/24-bitRGB
MIPI DSI
* Номер булавки: 20 булавок
* Высота штифта: 0,05 см
* Тип соединителя: тип соединителя
* Входное напряжение: 3,3 В
* Тип и цвет подсветки: светодиодная подсветка/белый
Заднее освещение: 8Белый светодиод в серийном исполнении
Если = 20mA, Vf = 25.6
* Продолжительность жизни светодиода: 20000 ч.

3Рисунки.

Примечания:
(1) Тип дисплея: 4,3-дюймовый TFT
(2) Направление обзора: Свободный угол обзора
(3) Ключевой элемент LCD: NT35510
(4) Режим поляризатора: IPS/ Transmissive/ NormallyBlack
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS

4. Применение

Наши продукты широко используются для банковских машин, коммуникационных инструментов, бытовой техники, автомобильных инструментов, мобильных телефонов, видео дверных телефонов, электронных книг, мобильных устройств, MP5, планшетов,GPS-навигатор и так далее.

5Наша служба.

(1) Полностью / полуавтоматизированная производственная линия обеспечивает лучшее качество.
(2) Конструкция на заказ, может специально удовлетворить ваши потребности.
(3) Быстрая доставка, около 20 дней для времени выполнения
(4) Образцы доступны по запросу; небольшие заказы MOQ могут быть обсуждены.
(5) Предоставлять вам лучшие предпродажные и послепродажные услуги.
