Сварочный аппарат HF для владенной трубы стали трубки делая машиной полупроводникового высокочастотного сварщика

Структура

Весь набор полупроводникового сварщика HF состоит из выпрямлять шкаф, инвертор и шкаф выхода, соединяясь стекловолокно, систему охлаждения воды короткозамкнутого витка, центральную консоль оператора, механический прибор регулировки, etc.

Использование

Оно использовано для того чтобы быть высоким блоком представлени-топления контролируемым компьютером для сваривая стальной трубы.

Детали продукта

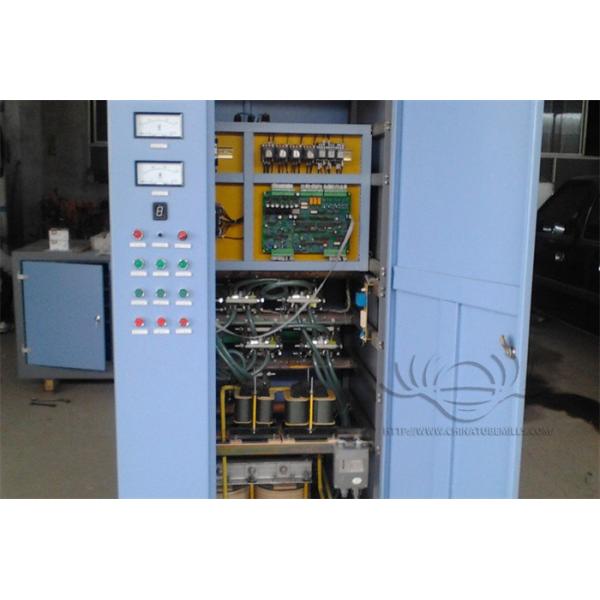

1.Switch выпрямляя шкаф

Мы интегрируем часть шкафа переключения передач и часть выпрямителя тока, кроме функций шкафа переключателя, этот дизайн также имеет выпрямлять функции управления на полупроводниковых сварщиках H.F.

Установите входящий переключатель разъединения, входящий измеритель величины тока, метр напряжения тока (switchable) и входящий свет указания напряжения тока.

Установите трехфазный полно-controllable тиристор выпрямляя мост для того чтобы достигнуть регулировки силы сварщиков H.F.

Установите плоский реактор волны, плоский конденсатор волны и фильтр для увеличения плоского коэффициента волны.

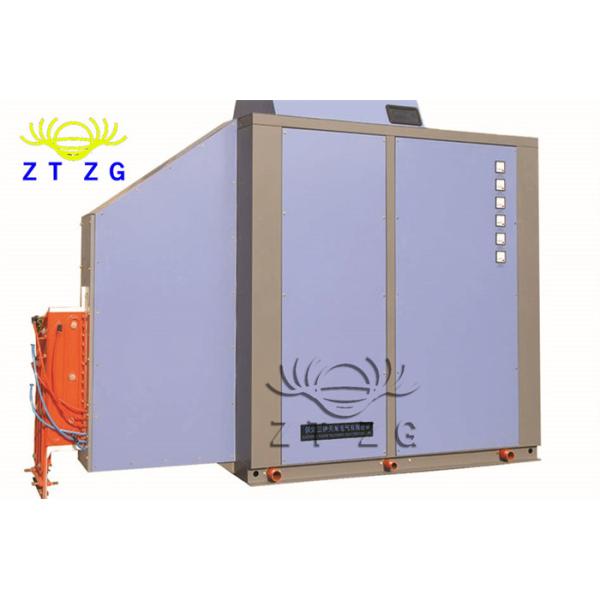

2. Инвертный шкаф выхода

Инвертная часть рассмотрена стиля моста одиночной фазы MOSFET инвертного параллельно. Сила дизайна каждого моста 120 KW/60KW. Мы принимаем режим строительного блока для того чтобы сложить вверх силу, очень удобно установить и поддержать потому что каждая одиночная доска моста конструирована по мере того как структура ящика состояла из slideway.

Мы принимаем соответствуя трансформатор для того чтобы осуществить комбинацию силы, также мы принимаем подводн-резонанс, режим выхода трансформатора не-заварки и сделать резонанс сразу конденсатором резонанса танка (низшим напряжением) и индуктор для того чтобы достигнуть передачи энергии стальной трубы сваривая руководством выхода.

Польза загерметизировала коробку и устанавливает надземное кондиционирование воздуха.

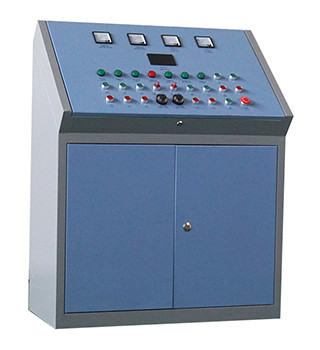

3. Центральная консоль

Консоль достигает регулировки дистанционного управления и силы полупроводникового сварщика H.F., установленной с LCD; также она имеет индикаторы напряжения тока armature, напряжение тока поля на шкафе скорости DC регулированном и индикаторы напряжения тока DC, DC настоящего на сварщике. Установка функции управления короткозамкнутого витка сил-скорости опционная. Консоль имеет разницу в дизайна согласно разным видам и количествам соответствовать шкафу скорости DC регулированному.

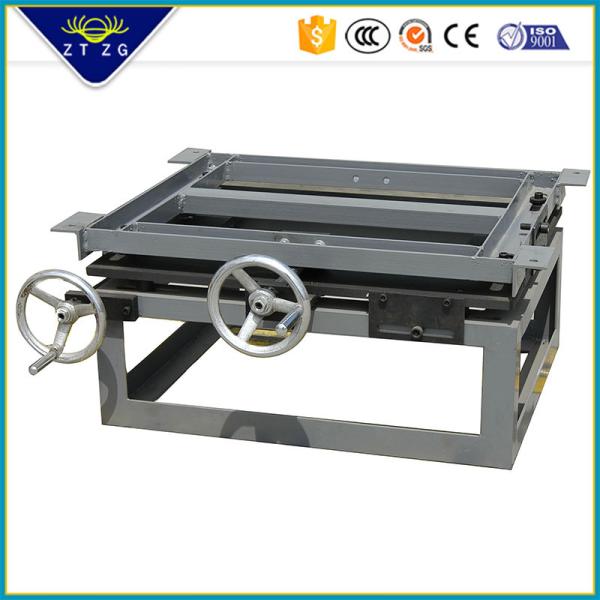

4. Механическое регулируя оборудование

2-D переставной кронштейн: для режима заварки индукции, приложенный с установкой и регулировкой инвертного шкафа выхода, положение индуктора можно отрегулировать вручную.

3-D переставной кронштейн: для режима индукции/контракта сваривая, приложенный с установкой и регулировкой шкафа выхода инвертора, положение индуктора может быть отрегулировано электрическим или ручным.

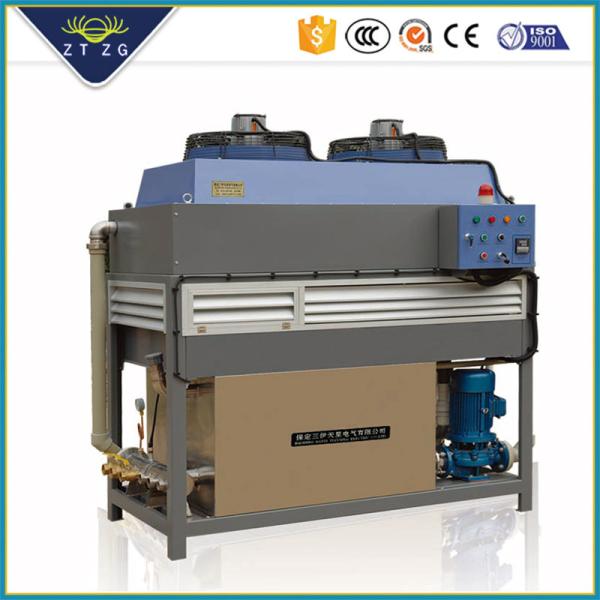

5. Система охлаждения мягкой воды циркуляции (охладитель вод-воды)

Вода - система охлаждения воды составлена теплообменного аппарата с принятием особенной рифленой структуры которая делает формой мягкой воды острую турбулентную подачу для того чтобы усилить теплообмен. Система держит преимущество компактного дизайна, занятия небольшой области, удобного спешиваться и высокой эффективности теплообмена. Только со способностью теплообмена но не охлаждать, необходимо использовать внешнюю систему циркуляции для выполнения теплообмена.

Модельный список
