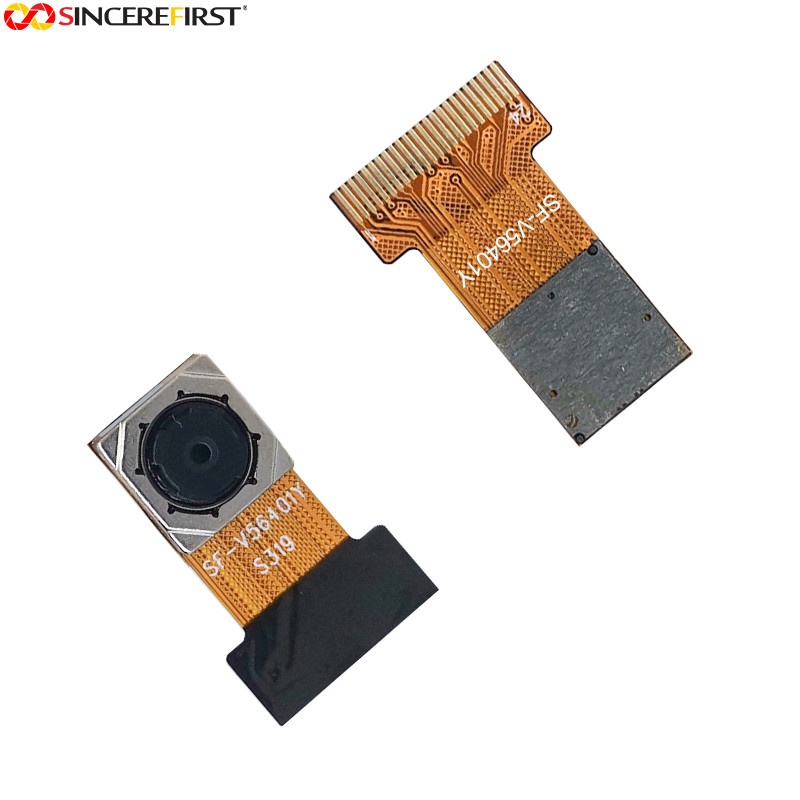

CMOS-датчик изображения OV5640 Датчики изображения и камера и модули Cam Module

Описание продукта:

Сенсор изображения OV5640 (цветный) представляет собой низковольтный, высокопроизводительный,1/4-дюймовый 5-мегапиксельный CMOS-датчик изображения, обеспечивающий полную функциональность одной микросхемы 5-мегапиксельной (2592×1944) камеры с использованием технологии OmniBSITM в небольшом пакетеОн предоставляет полнокадровые, суб-образные, оконные или произвольно масштабируемые 8-битные / 10-битные изображения в различных форматах с помощью управления интерфейсом Serial Camera Control Bus (SCCB).

OV5640 имеет массив изображений, способный работать со скоростью до 15 кадров в секунду (fps) в разрешении 5 мегапикселей с полным контролем пользователя над качеством изображения, форматированием и передачей выходной информации.Все необходимые функции обработки изображений, включая контроль экспозиции, гамма, баланс белого, насыщение цвета, контроль оттенков, дефектное удаление пикселей, удаление шума и т.д.,программируемые через интерфейс SCCB или встроенный микроконтроллерOV5640 также включает в себя компрессионный двигатель для увеличения мощности обработки.Датчики изображения Omnivision используют собственную технологию датчиков для улучшения качества изображения за счет уменьшения или устранения распространенных источников загрязнения изображения освещением / электричеством., такие как фиксированный шум, смазка и т. д., чтобы получить чистое, полностью стабильное цветное изображение.

Особенности:

◆1,4 мкм х 1,4 мкм пикселя с технологией OmniBSI для высокой производительности (высокая чувствительность, низкий переходный звук, низкий уровень шума, улучшенная квантовая эффективность)
◆оптический размер 1/4"
◆автоматические функции управления изображением:автоматический контроль экспозиции (AEC), автоматический баланс белого (AWB),автоматический ленточный фильтр (ABF),автоматическое обнаружение яркости 50/60 Гц,и автоматическая калибровка уровня черного ((ABLC)
◆программируемые элементы управления частотой кадров, AEC/AGC 16-зоновый контроль размера/положения/веса, зеркало и перевертывание, обрезание, окно и панорама
◆контроль качества изображения: насыщенность цвета, оттенок, гамма, четкость (улучшение краев), коррекция объектива, устранение неисправностей пикселей и устранение шума
◆поддержка формат вывода: RAW RGB, RGB565/555/444.CCIR656,YUV422/420, YCbCr422 и сжатие
◆поддержка видео- или снимковых операций
◆поддержка режима светодиодного освещения и светодиодной лампы
◆поддержка внутренней и внешней синхронизации кадра для режима экспозиции кадра

◆поддержка горизонтального и вертикального подвыборочного отбора.
◆поддержка для минимизации артефактов на изображении
◆поддержка выхода сжатия данных
◆поддержка для защиты от потрясений
◆стандартный серийный интерфейс SCCB
◆параллельный выходной интерфейс цифрового видеопорта (DVP) и выходной интерфейс MIPI с двумя полосами
◆встроенный регулятор 1.5В для питания ядра
◆программируемый I/O-привод, конфигурация I/O-состояния
◆поддержка отмены черного солнца
◆поддержка размеров изображений: 5 мегапикселей и любого произвольного размера, уменьшающегося с 5 мегапикселей
◆поддержка автоматического управления фокусировкой (AFC) с встроенным драйвером AF VCM
◆встроенный микроконтроллер

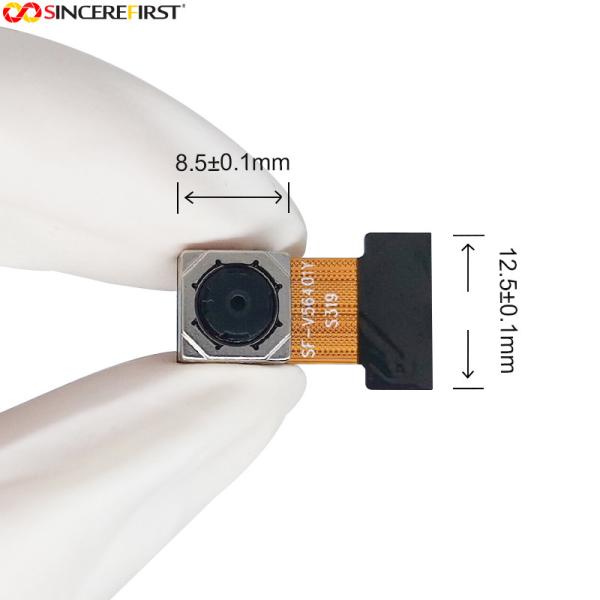

◆подходит для модулей размером 8,5 x 8,5 x < 6 мм с упаковкой CSP и RW

Применение:

Датчик OV5640 также используется в автомобильной и промышленной промышленности.включая системы камер, системы безопасности и системы машинного зрения.
