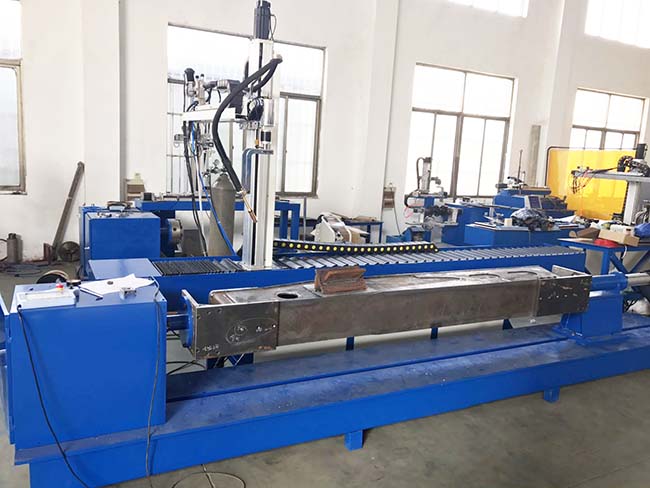

Предварительный автоматический сварочный аппарат робототехники 5-оси для цилиндра гидравлического масла

Директивы дизайна для сварочного аппарата робототехники:

Дизайн робототехнического сварочного аппарата основан на требованиях к процесса продукта и производственной мощности оборудования достигнуть удобно эксплуатации и техническое обслуживание, так, что будет увеличено представление цены оборудования. Мы конструируем наше оборудование с экономикой, безопасностью, хорошей деятельностью и надежностью как наши директивы дизайна, и считаем надежность оборудования как наша основная цель. Изготовить оборудование более экономической соотвествовать требованиям клиента, решение сварочного аппарата робототехники теперь доступно к клиентам для обсуждения.

Содержание проекта:

Специфические габаритные параметры подлежат чертежи обеспеченные клиентом.

1) Сваривая объект: дно цилиндра, фланец, плунжерный шток, круглый порт и квадрат переносят;

2) Материалы: Стальной испеченный СТ 52 трубки и сталь САЭ 1045 хвостовика;

3) Диаметр цилиндра: ¢50~¢400 мм;

4) Длина воркпьесе: 100 | 2500мм;

5) Толщина цилиндра: 5 | 50 мм.

Основа дизайна:
Чертежи Воркпьесе, файлы обменом почты и показатели связи обеспеченные клиентом.

Основные особенности:
1) принимает источник робота и дуговой сварки Панасоник ФР-500 значительно для того чтобы улучшить качество заварки и эффективность продукции.

2) Конфигурация сварочного оборудования робототехники гибка. Путем регулировать приспособление, она может приспособиться к потребности изменить воркпьесе, который будет сварен в будущем.

3) Связь между приспособление оборудования робототехники и роторной таблицы принимает общую типичную структуру, которая делает замену приспособления удобной и точной, и располагать точен.

4) Эргономикалли конструированный дизайн приспособления делает оператора легким работать, работ-сбережений, и уменьшает трудовую интенсивность оператора.

5) Располагающ компоненты смогите удобно и точно отрегулировать приспособления для поддержания высокой точности и для обеспечения высококачественного для воркпьесес.

6) Система управления состоя из программабле терминалов чувствительна, надежна, более менее небезупречна, и легка для того чтобы работать и поддерживать.

7) Сигналы тревоги состояния и системы оператинг системы показаны на программабле терминале, делая обслуживание системы интуитивной и легкой для того чтобы работать.

Отростчатый анализ оборудования:
Последовательность сварочной операции:
Зажмите цилиндр к вращая пользе → платформы 3-коготь и пневматический тайльсток зажимая прессу → кнопка начала, используйте тестер для того чтобы контролировать сварочный огонь для того чтобы сымитировать, сымитируйте шов заварки внутри цилиндра, и осуществите непрерывную сварку множественных слоев и кругов. Круглую дугу, прямую линию, раскосный след, течение заварки, напряжение тока и скорость можно заранее поставить, высоту и ширину каждого следа шва заварки можно заранее поставить, имитируют колодец следа и после этого быстро двигают для проверки ли завершен след правилен или не, если он готов, то заварка → начала сваривая (неправильное положение можно доработать в разделах).

Обработка качества сварки воркпьесе:
Ширина шва заварки равномерна, значение перекрытия заварки регулируемо, и шов заварки красив.
Заварка изменяет как отверстия для воздуха, неполное проникание, ямы, не позволены ожог до конца и включение шлака, и спаттер заварки небольшой.

Основная конфигурация:

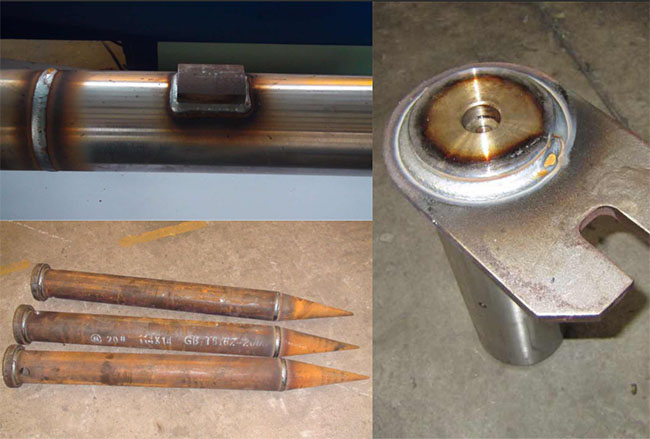

Фото воркпьесе заварки:
