Спецификации
Номер модели :
БД2010
Место происхождения :
Китай
Количество минимального заказа :
1 комплект
Термины компенсации :
L / C, T / T
Способность поставкы :
100 НАБОРОВ/ГОД
Срок поставки :
75 дней
Упаковывая детали :
Деревянный случай
Максимальн Длина Workpiece :
12000мм
Максимальная емкость загрузки :
3 tons/m, полные 35 тонн/всего worktable
Но. сверля шпинделя :
3 (левый + право + верхняя часть)
Сверля диаметр :
Φ12.5 | Φ50 mm
Двигая скорость :
0 | 10m/min
Управляйте моделью :
Двойные бортовые сервопривод + шестерня
Описание

Тип машина портала луча CNC h сверля специализированная для лучей большой части



ВВЕДЕНИЕ

BD2010 которое было конструировано для fabricators луча большой части желая увеличить доходность и объем (тонн-в-месяц) в сегодняшнем весьма конкурентном рынке. BD2010 исключает требующую много времени ручную схему разводки пучков лучей и сверлить отверстия, в прошлом сделанные сверлами mag и/или гидравлическими пуншами.

BD2010 оборудовано с 3 само-поддержанными шпинделями высокоскоростной Y-Z-оси двигая сверля. Все шпиндели построены на портале и двигать вместе с ним. Шпиндель может обеспечить высокий эффективный наибольший диаметр сверления с широким диапазоном диаметров отверстия. Все эти 3 сверля блока могут работать одновременно в сети и фланцы луча. Луч зафиксирован на worktable, и портал закончит CNC двигая автоматически для обнаружения правого положения для сверлить.

BD2010 можно мульти-использовать для сверля H-луча, Коробк-луча, Столбец-луча и канала. Высокоскоростной сверля шпиндель и высокоскоростная система сервопривода положения позволят машина закончить работу эффективно.



ХАРАКТЕР МАШИНЫ ОСНОВНОЙ

  • Уменьшенное настроенное время & простой работать;
  • Крепкая рамка, отсутствие вибрации и безшумный;
  • Контролируемая Круг система, который нужно измерить точно;
  • Высокоскоростной сверлить с внутренний охлаждать;
  • Специализированный для сверлить луча большой части.
  • Функция маркировки плана легкая для сваривать.
  • Чтение файла Autocad, X-STEEL & Tekla вместо ручного входного сигнала.

СПЕЦИФИКАЦИИ:



Рабочий диапазон

H-луч X 400 1000 mm | 2000 x 1000 mm
Канал X 400 1000 mm | 2000 x 1000 mm
Луч Коробк-луча & столбца X 400 1000 mm | 2000 x 1000 mm
Максимальн Длина Workpiece 12 000 mm
Максимальная нагружая емкость 3 tons/m, полные 35 тонн/всего worktable



Сверля блок

Но. сверля шпинделя 3 (левый + право + верхняя часть)
Сверля диаметр Φ12.5 | Φ50 mm
Выстукивать потока 4#
Сила мотора сверля шпинделя 5,5 kW x 3
Питаться шпинделя гладит рукой

Ось Y1: 1000mm; Ось: 600mm (горизонтальный)

Ось Y2: 1000mm; Ось b: 600mm (горизонтальный)

Ось z: 2000mm; Ось c: 600mm (вертикаль)
Движение шпинделя y & z Да
Питание Питаться CNC; 0 ~10 m/min (вертикаль к H-лучу)
Сверля инструменты & модель Lube инструмента

Покрытый буровой наконечник с охлаждать брызг тумана

Или

Буровой наконечник карбида с внутренний охлаждать
Шпиндель rpm (сервопривод) Stepless120~560 rpm
Измерять высоты профиля Включенный
Измерять ширины профиля Включенный
Маркировка пункта плана (не сверлить сквозной) Доступный (для сваривая цели)



Система портала

Двигая скорость 0 | 10m/min
Модель привода Двойные бортовые сервопривод + шестерня
Структура Квадратные труба + плита; HF сварил



Система управления

Тип Компьютер + Мицубиси PLC + модули
Импорт программного обеспечения AUTOCAD (*.dxf), TEKLA, X-STEEL (*.nc1, dstv)
Программирование руководства Доступный



Гидравлическая система (для изменения инструмента & бортового нажима выравнивая)

Гидравлическая сила мотора 5,5 kW
Давление работы системы внутреннее бар 75
Поток 40 Л/МИН.
Гидравлическое содержание танка 140 l
Гидравлическое масло N0. #46



Система удаления утилей

Сила мотора 1,5 kW
Тип Прикуйте & покройте повторно использовать двигая тип
Скорость 10/min
Но. системы удаления утилей 2sets



Данные по машины общие

Размер (l x w x h) L 17000mm x w 8600mm x h 4620mm
Полный вес Около 50 тонны
Полная сила 40 kW



Тип машина портала луча CNC h сверля специализированная для лучей большой части

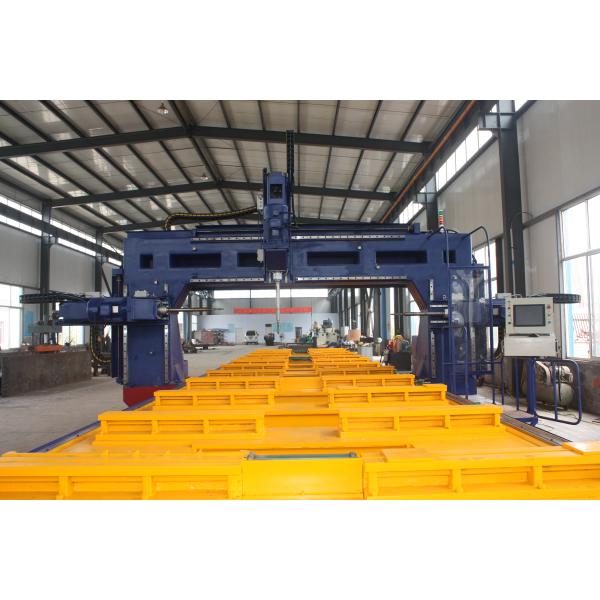

Основное тело машины (таблица портала и деятельности)

Тип машина портала луча CNC h сверля специализированная для лучей большой части

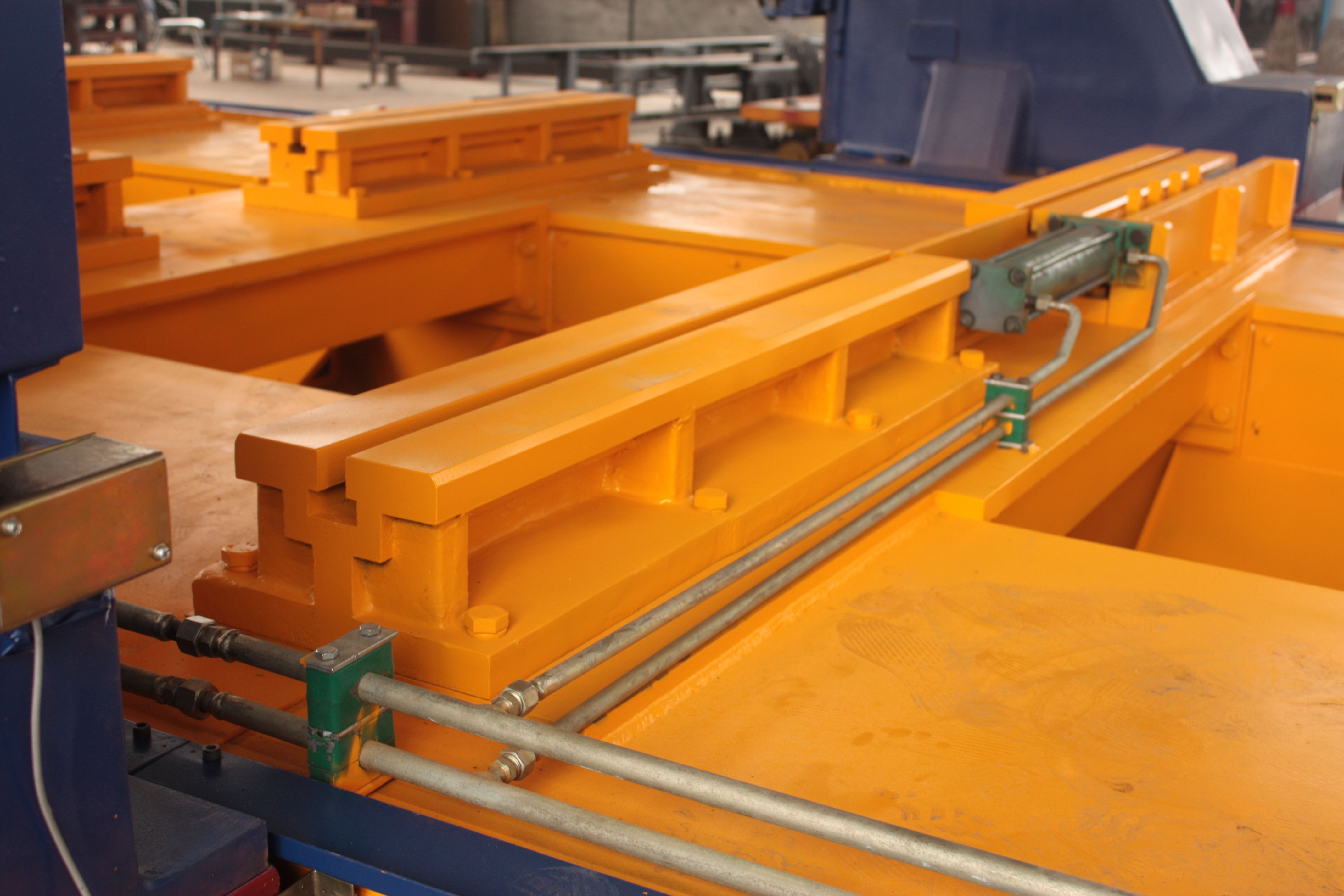

Прибор материальной поддержки и Сторон-нажима

Тип машина портала луча CNC h сверля специализированная для лучей большой части

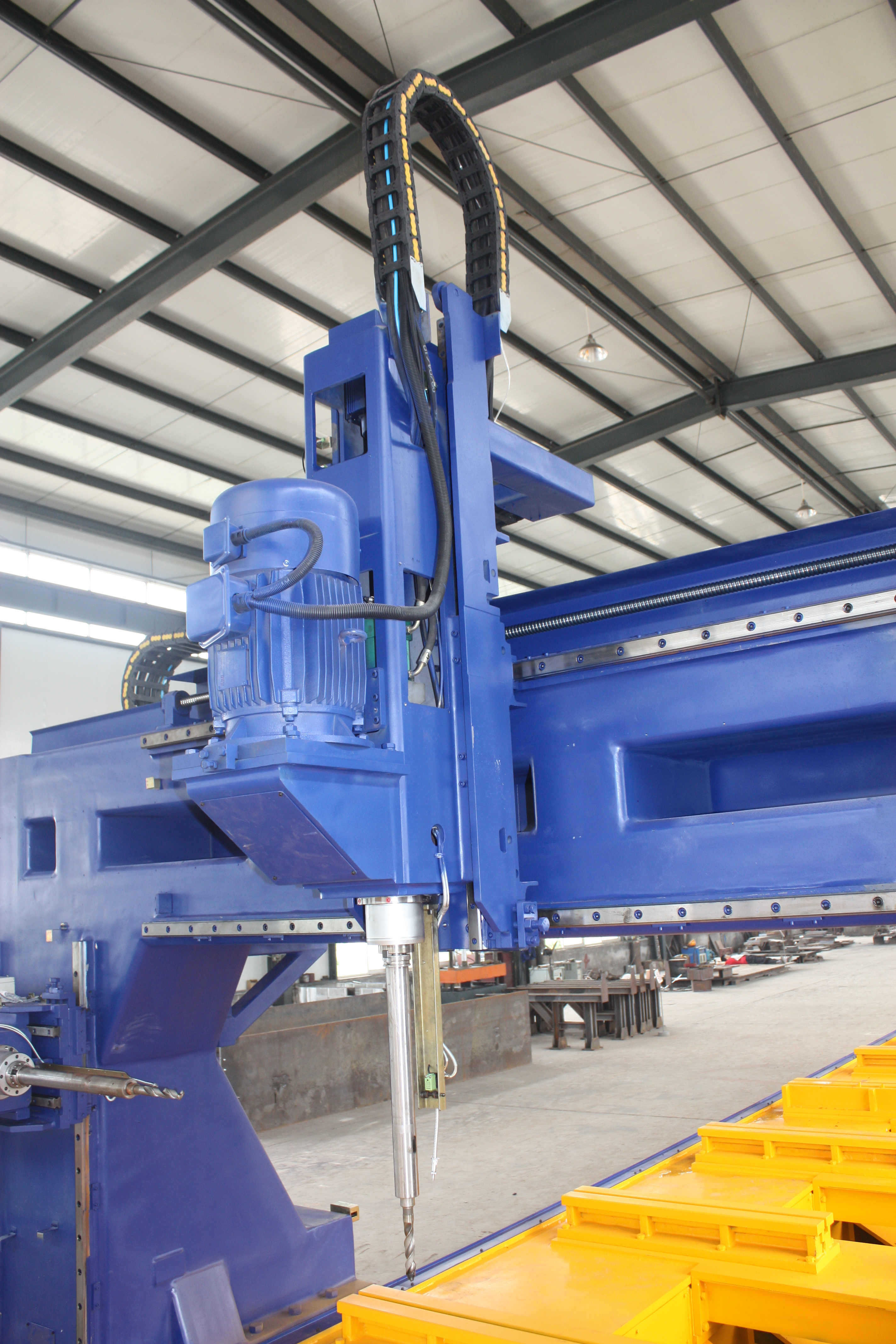

Высокоскоростной сверля шпиндель

Тип машина портала луча CNC h сверля специализированная для лучей большой части

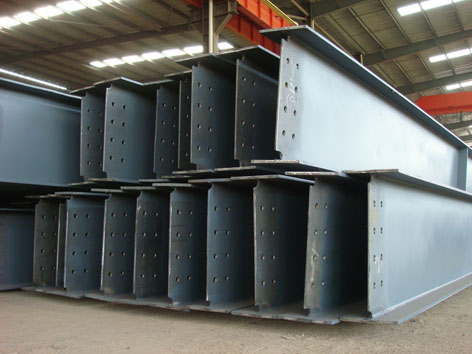

Показ Workpiece
