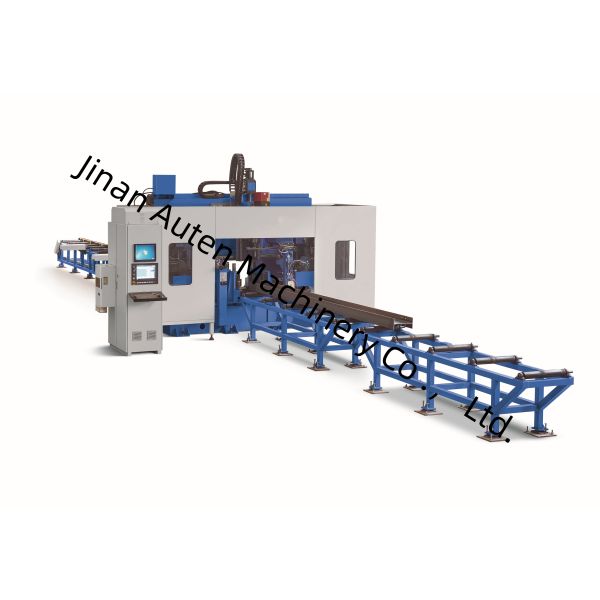

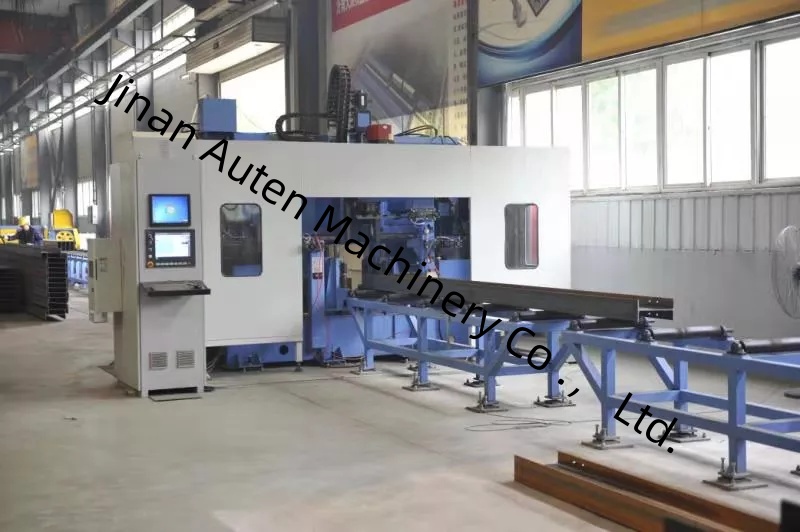

Трёхспендельная BT40 CNC-машина для сверления и маркировки и стрижки пучков длина пучков 2000-13000 мм

Использование станков:

Этот инструментальный станок в основном используется для бурения, пробивания и маркировки H-образной стали, канальной стали и другой стали.Каждое лицо имеет один шпиндель, а соответствующий журнал инструмента может вмещать до 4 спецификаций сверлов.

Он обладает характеристиками высокой эффективности обработки, высокой точности, простоты работы и широкого применения.башни и сетки.

Структура и конфигурация станка:

Этот инструментальный станок в основном состоит из буровой машины, кормовой тележки, питания канала, выгрузки канала, системы охлаждения, гидравлической системы, пневматической системы, системы смазки, электрической системы,И т. д. Машинный инструмент имеет фиксированную конструкцию и движущуюся структуру заготовки.

Буровая машина

Буровая машина состоит в основном из основания, ложка, подвижного слайда, коробки шпинделя, верхнего прессового устройства, бокового зажима и рядового инструментального журнала.

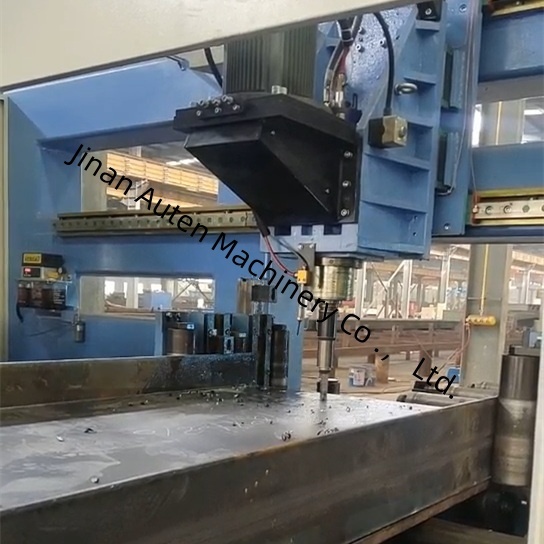

Машины-инструменты имеют три коробки шпинделя, а именно фиксированную сторону, подвижную сторону и коробку шпинделя верхнего блока, которые используются для бурения в горизонтальном и вертикальном направлениях соответственно.Каждая коробка шпинделя может работать независимо и может завершить бурение одновременноКаждая коробка с шпинделями имеет набор высокоскоростных механических шпинделей BT40,и соответствующий ряд инструмента журнала может быть установлен с максимум 4 диаметров сверлов (когда нет инструмента на шпинделе), и 4 различных диаметров отверстий могут быть автоматически обработаны, когда рабочая часть зажимается один раз.Работа вперед и быстро назад может быть достигнута через управление программой; спиндовой двигатель приводится в действие спиндовым сервомотором, и скорость регулируется непрерывно с широким диапазоном регулирования скорости.

Три блока коробки с шпинделями вешаются на сторону кровати, и каждый блок коробки с шпинделями приводится в действие двумя наборами сервомоторов для достижения горизонтального и вертикального движения коробки с шпинделями,приводимый в действие шаровыми винтами и направляемый точными линейными прокатными проводамиЭто оборудование нажимает на заготовку в двух направлениях во время бурения.Гидравлический цилиндр приводит в действие прессовый механизм над рабочей частью, чтобы нажать рабочую часть на горизонтальный ролик поддержки, а гидравлический цилиндр приводит в действие на боковой стороне прессовый механизм для нажатия рабочей части с боковой стороны.

Спецификации:
