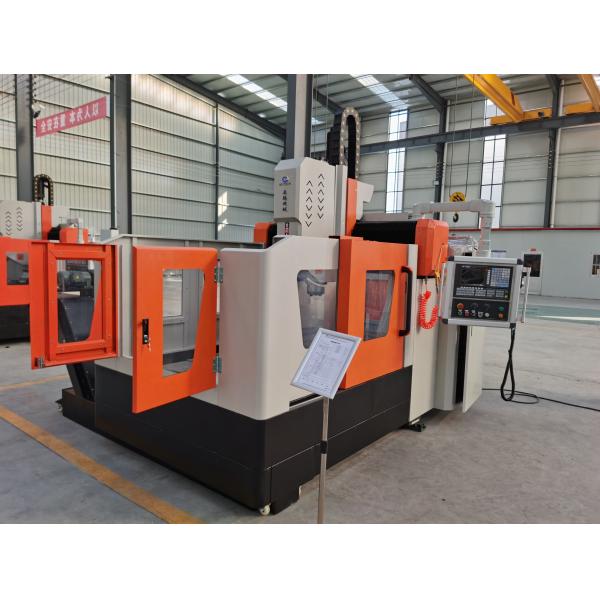

Верхняя качественная поставка фабрики Китая машины высокоскоростного фланца CNC сверля сразу

Применение:

Филировальная машина портала CNC сверля и главным образом использована для сверлить, скашивать, выстукивать, и филировать плиты/структурных частей с толщиной фланцов, дисков, колец, плит и других workpieces внутри рабочая область. Сверлить через отверстия и глухие отверстия можно осуществить на одиночных материальных частях и композиционных материалах. Обрабатывая процесс цифров контролируем и деятельность очень удобна. Она может осуществить автоматизацию, высокую точность, множественные разнообразия и массовое производство.

Структура оборудования:

Оборудование монолитно брошено, главным образом составленный worktable, портала зафиксированной балки, передвижной сползая седловины, сверля и филируя агрегатная головка, прибор автоматической смазки, защитное приспособление, обеспечивая циркуляцию охлаждая прибор, цифровая система управления, электрическая система, поддержка пар рельса завальцовки etc. трудные и наведение, привод пар винта руководства точности, механический инструмент имеют высокую располагая точность и повторить располагать точность.

1, передвижная сползая седловина:

Сползая седловина структура литого железа точности. Сползая седловина оборудована с 2 таблицами ультравысокого трудно-следа CNC нагрузк-подшипника сползая, набором пар винта шарика точности и высокоточным планетарным редуктором соединенным с мотором сервопривода для того чтобы управлять сверля силой движения головы в направлении Z-оси, которое может осуществить быстрое вперед, обратный работы переднее, быстрое, стоп и другие действия агрегатной головки. Она имеет функции автоматического обломока ломая, удаление обломока и перерыв.

2, сверля агрегатная головка:

Сверля агрегатная головка принимает преданный мотор шпинделя сервопривода, и зацепленный одновременный пояс замедляет для увеличения вращающего момента управлять шпинделем точности. Шпиндель принимает первые 3 задних 2 подшипника с наклонным корпусом 5-строки японских для того чтобы достигнуть stepless изменения скорости. Шпиндель оборудован с пневматической системой изменения инструмента для того чтобы включить замену инструмента быструю и удобный, питание управляется мотором сервопривода и винтом шарика. X и Y-osи можно соединить, используя полу-закрытое управление петли, которое может осуществить линейные и круговые функции интерполяции. Конец шпинделя отверстие конусности BT50, оборудованное с соединением Rotofors итальянца высокоскоростным роторным, и может использовать высокоскоростной U-сверля центр к отработанной воде.

Спецификации:
