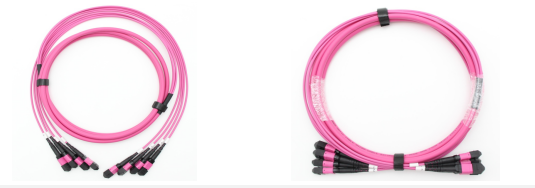

（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель
（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель
Спецификации
Место происхождения :
Китай
минимальное количество для заказа :
50шт
Условия оплаты :
Т/Т
Возможность поставки :
безлимитный
Срок поставки :
Обычно через 25 дней после получения депозита.
Детали упаковки :
10 ПК/пластиковый пакет
Прочность :
<0,3 дБ типичное изменение, 200 сопряжений
Взаимозаменяемость :
≤ 0,2 дБ
Прочность на растяжение :
>70Н
Испытание вставки-вытягивания :
500 раз, IL<0,5 дБ
Рабочая температура (°C) :
от -40 до +85°С
Описание
(4*12) 48F MTP OM4 Волоконно-оптический кабель

（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель


Сионский код и описание

Сионский кодекс: ZCM22C8HIAX
Описание Сиона: (4*12) 48F MTP OM4 Волоконно-оптический кабель



MTP (Multi-Fiber Push On) - многоядерный тип соединителя из волокна.Система предварительного подключения волоконного канала высокой плотности MTP в настоящее время в основном используется в среде высокой плотности центров обработки данных., применение оптического волокна в здании, и внутренние приложения соединения внутри оптического оборудования передатчика, такие как оптическое устройство, 40G, 100G, QSFP +.

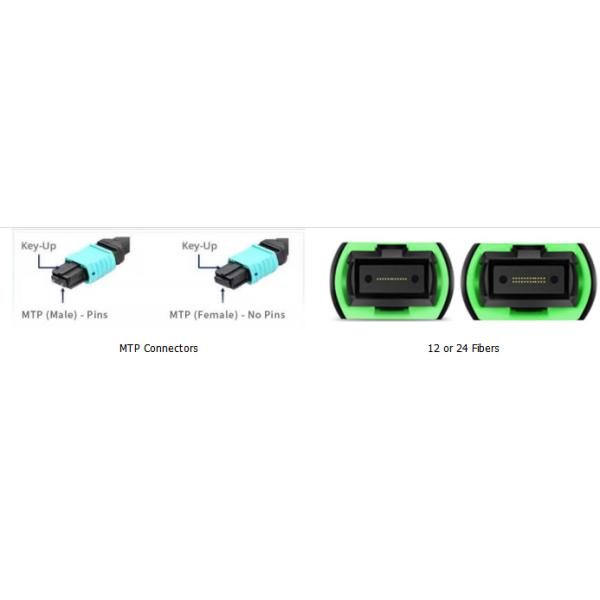

Типы MTP-коннекторов различаются в соответствии с правилами EIA/TIA-604-5: номера ядра (номер массива), головка мужского пола (мужского, женского), полярность (PC или APC).




24F-144F MPO/MTP TRUNK CABLE завершается соединителем MPO/MTP на обоих концах. MPO/MTP Patch cable/trunk cables соединяют модули MPO/MTP вместе как постоянное звено.Кабель Patch/кабели ствола доступны с 12, 24, 48,60, 72,96Поддерживают скорости до 10/40/100Gbps решений центра обработки данных. Они обычно используются для взаимосвязи кассет, панелей или прочных MPO / MTP вентиляторов,и облегчить быстрое развертывание высокоплотных магистральных кабелей в центрах обработки данных и других средах с высоким уровнем волоконного излучения. Кроме того, MPO / MTP также обеспечивает большую гибкость и удобство, как только вы должны изменить стиль соединителя в патч-панелей.просто устанавливая новую кассету с новым стилем соединителя на перекрестной стороне соединения панели патча.





Коннекторы Промышленный стандарт

MTP одиночный режимСсылка:ОВОС/ТИА-604-5

MTP одиночный режимПодробная информация о жилье:SM APC: зеленые разъемы + черный багажник (MTP стандартного убытка)
SM APC: Желтые разъемы + черный багажник (MTP с очень низкими потерями)

МТП мультимодСсылка:ОВОС/ТИА-604-5

МТП мультимодПодробная информация о жилье:OM1&OM2 ПК: бежевые разъемы + черный сапог (MTP с стандартной потерью)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартные потери MTP)

  • Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) Соответствует структурированной кабельной связи по TIA-568-C
  • Соответствует стандарту 10G Fiber Channel
  • 40G и 100G IEEE 802.3





Оптические спецификации

Потеря вставки (MTP) ((IEC 61300-3-34)Одномодный (APC)Полированный на 8 градусов):Стандартные убытки:≤ 0,75 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)

Потеря вставки (MTP) (IEC 61300-3-34)Мультимод (PC)Плоский полир):Стандартные убытки:≤ 0,6 дБ (макс.), ≤ 0,50 дБ (типичный); Сверхнизкая потеря:≤ 0,35 дБ (макс.), ≤ 0,20 дБ (типичный)

Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Однорежимный режим (APC 8-градусный полированный):≤ 0,3 дБ

Потеря вставки (LC/SC/FC/ST) (IEC 61300-3-6)Мультимод (PC Flat Polish):≤ 0,3 дБ

Убытки от возврата (MTP)Одномодный (APC)Полированный на 8 градусов):≥ 60 дБ(8 градусов полировки)

Убытки от возврата (MTP)Мультимод (PC)Плоский полир):≥ 25 дБ

Убытки от возврата (LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Убытки от возврата (LC/SC/FC/ST):≥ 35 дБ

Прочность:<0,3 дБ типичное изменение (200 спариваний)

Взаимозаменяемость: ≤ 0,2 дБ

Испытание вставки-вытягивания: 500 раз, IL<0.5 дБ

Прочность на растяжение:> 70N

Время подключения:> 600

Операционная температураОдноразовый режим (APC):-40°C до +85°C







Особенности

  • Низкие потери вставки, высокие потери возврата
  • Многоволоконный соединитель на базе MT, 4,8,12 и 24 контакты и комплектации соединителей волокна
  • Экономическое решение для массового уничтожения волокон
  • Предназначен для применения с низкими потерями и стандартными потерями SM и MM
  • Доступны опции круглого кабеля, овального кабеля и голых лент
  • Кодированные по цвету корпуса, доступные для различения типа волокна, типа полировки и/или класса соединителя
  • Хороший в повторяемости и взаимозаменяемости





Применение

Все MTP-коннекторы OMC® изготавливаются от компании Senko/Nissin/Sumitomo.

  • Приложение Data Center с высокой плотностью окружающей среды
  • Оптическое волокно в здание
  • Применение внутренних разъемов в оборудовании из волоконного волокна.

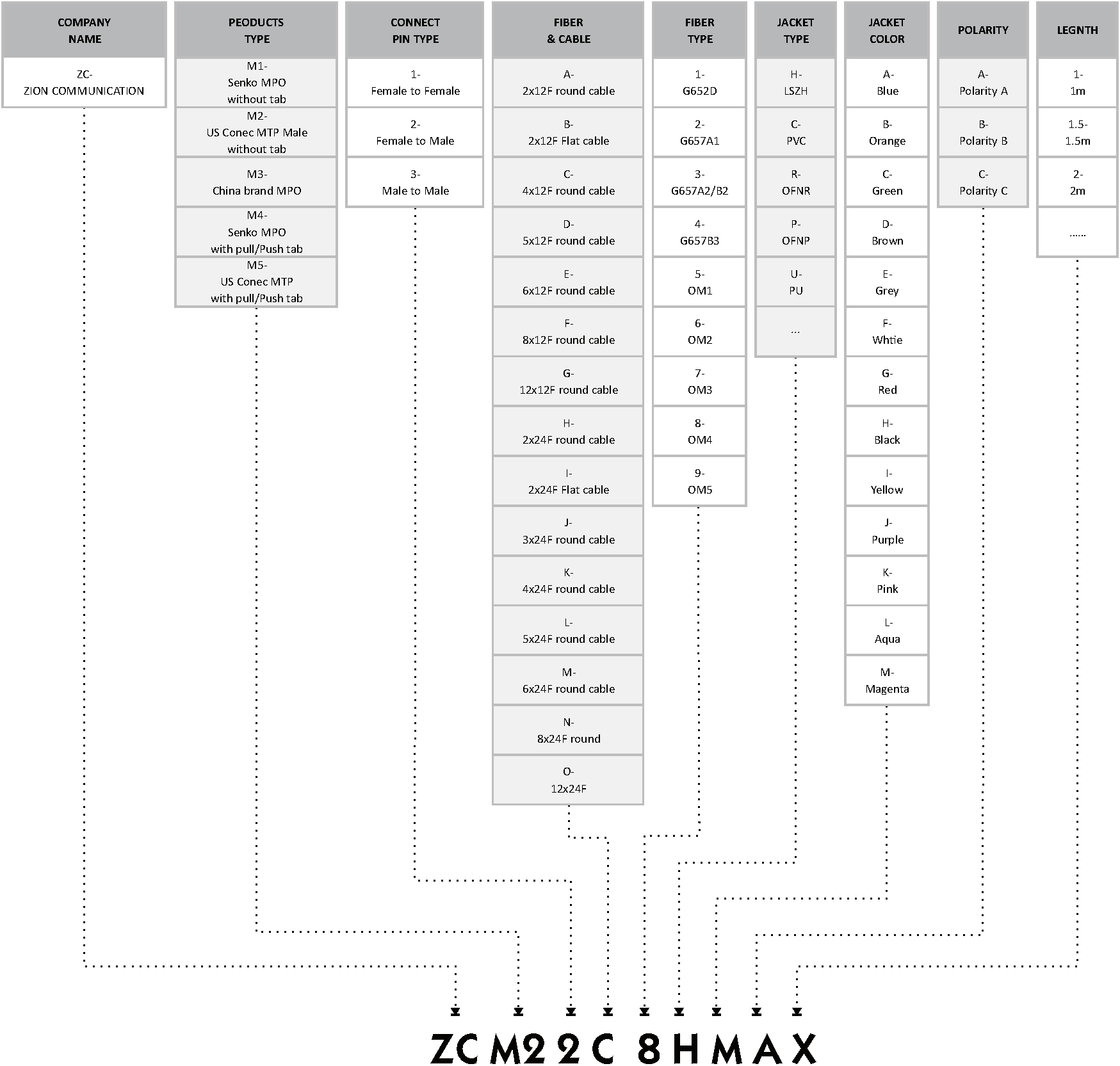

Правила именования и информация о подтверждении заказа:



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

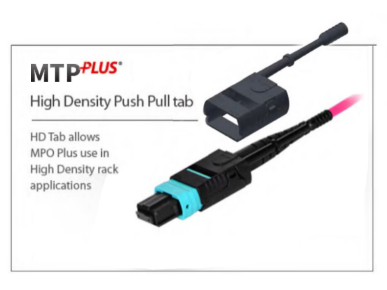

Нажмите на вкладку " Вытащить " для Senko MTP



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель




24F-144F MPO/MTP ТРУНК КАБЕЛ



Продукты Материалы-кабель



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель



Канал соединительного волокна





（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

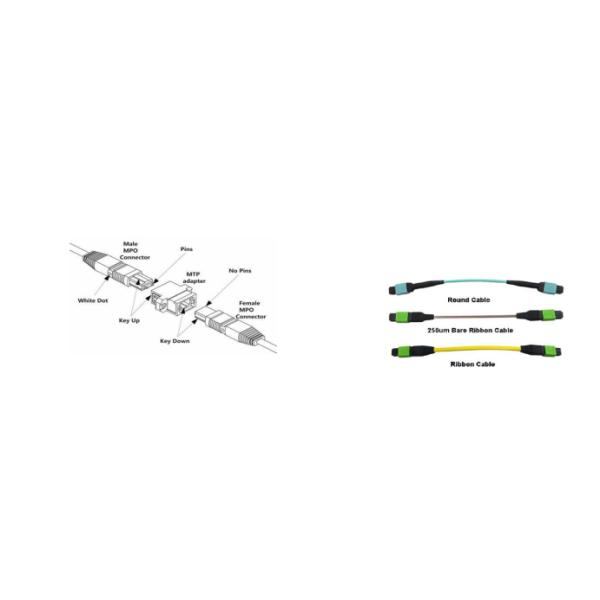

Примечание: женский разъем должен быть соединен с мужским типом разъема.



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель







MTP-MTP 12F Кабель ствола.



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

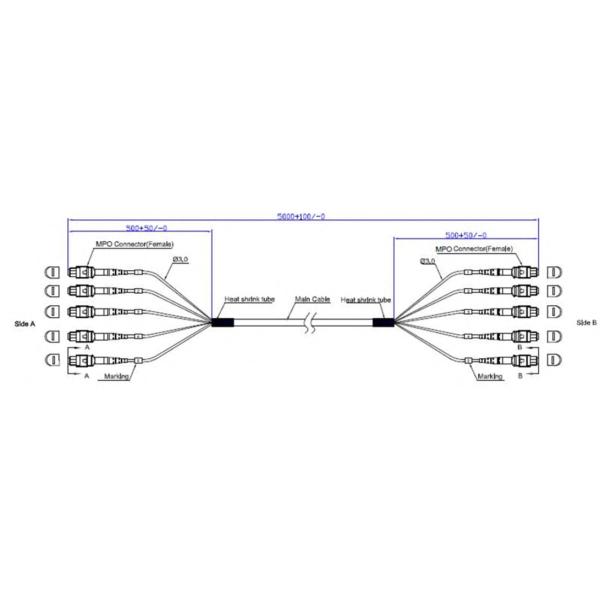

Общая длина ((L)) ((m)) длина допуска ((см)
0 +5/-0
1 +10/-0
10 +15/-0
40 + 0,5% x L/-0

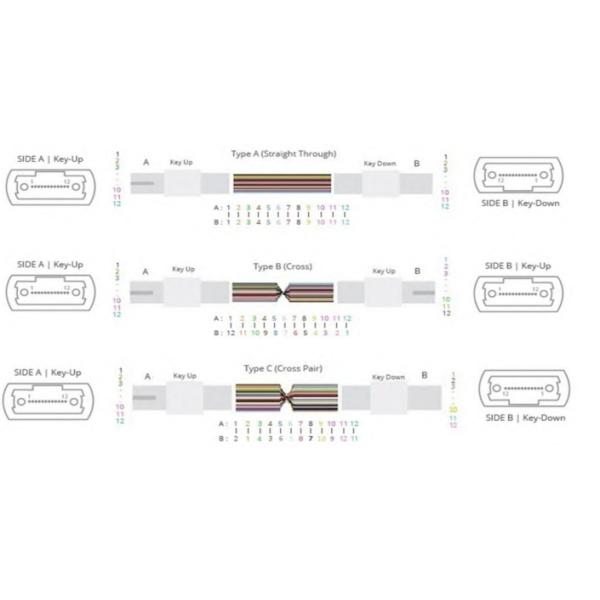

Три метода подключения помогают сохранить правильную полярность MTP/MPO



Поскольку 24F-144F MPO/MTP ствол кабеля с блоком соединителя является 12F MPO/MTP, так что он имеет ту же полярность, что и один 12F
MPO/MTP магистральный кабель.



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

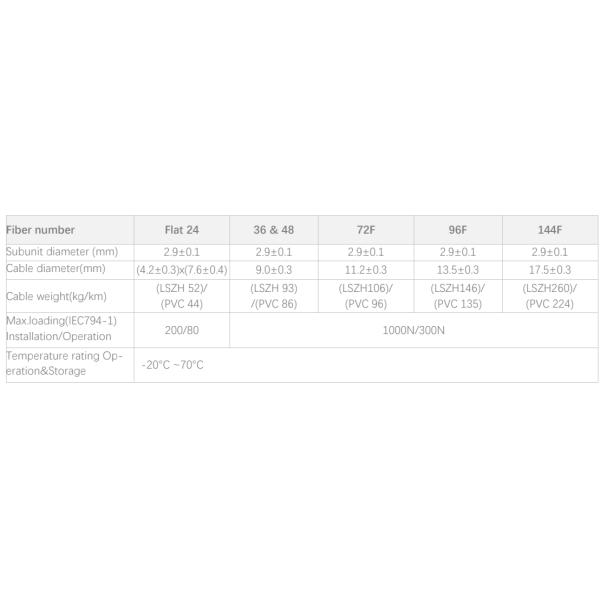

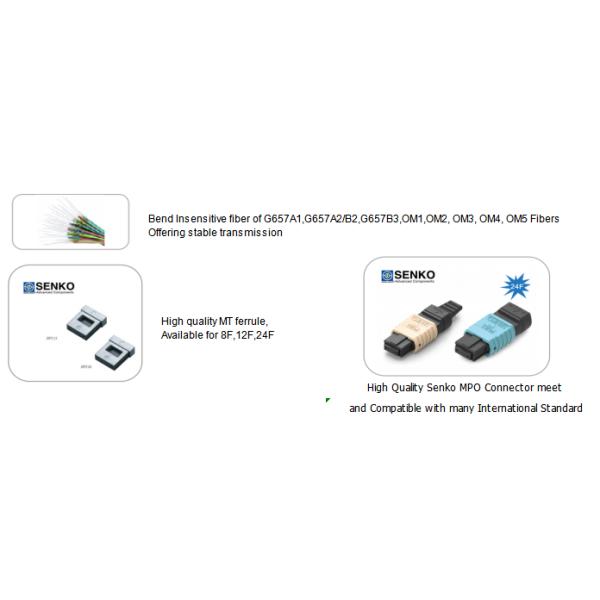

Подробная информация о материале



（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель





Горячий MPO/MTP ТРУНК КАБЕЛ Сиона Коммуникации

7236055 ZCM12C2HIA: (4*12)48F MPO SM Волоконно-оптический кабель
7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Волоконно-оптический кабель
7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Волоконно-оптический кабель
7236058 ZCM22C2HIA: (4*12)48F MTP SM Волоконно-оптический кабель
7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Волоконно-оптический кабель
7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Волоконно-оптический кабель







Опаковка

Этот легкодоступный и хорошо защищенный пакет волоконно-оптических кабелей был помечен и отмечен OMC как стандартный.

Стандартные пакеты: 34*22*15 см; 44*34*24 см; 54*39*34 см. Какой пакет использовать зависит от количества товаров.

Упаковку можно настроить.







（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель











OEM/ODM сервис для вас

  • Цвет кабеля, слово для печати, материал кабельного покрытия, цвет разъема
  • Оригинальное обозначение, идентификационное кольцо, обозначение кабеля,коробка, отметки доставки
  • Разный уровень качества.

（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

 (4*12) 48F MPO SM Волоконно-оптический магистральный кабель ,,,
（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

 (4*12) 48F MPO OM3 Волоконно-оптический трубовой кабель ,,,
（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

 (4*12) 48F MPO OM4 Волоконно-оптический трубовой кабель ,,,
（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

 (4*12) 48F MTP SM Волоконно-оптический магистральный кабель ,,,
（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

 (4*12) 48F MTP OM3 Волоконно-оптический магистральный кабель ,,,
（4*12）48F MTP OM4 Волоконно-оптический магистральный кабель

 (4*12) 48F MTP OM4 Волоконно-оптический магистральный кабель ,,,
