15 КВ формируя силу мотора формировать машину для произведения стальных листов профиля подноса кабеля

   Введение

Крен подноса кабеля формируя машину использован для произведения металлического листа непрерывной холодной прокаткой. Этот тип покрашенной плитки формируя машину составленное декоилер, прибор Пронт-вырезывания, питаясь прибор, основание машины, пробивая прибор, крен формируя блок, и бак- прибор вырезывания, таблица бега вне, гидравлическая система и электронная система управления.


   Главные технические данные

1). 4 тонны гидравлическое Декоилер
1. Рамка машины: структура заварки с ластинтреатмент съемки
2. Описание: Положите катушку к дорну, гидравлический цилиндр затянет катушку.
3. Начните машину, мотор управит дорном вначале, тогда стальной лист будет выпущен к выравнивать
4. Электрическая выпуская катушка, гидравлический расширять, напряжение
5. Удостоверение личности: 508мм, 610мм
6. Емкость веса: 4 тонны
7. Сила мотора: 4.0КВ
8. Сила гидравлической системы: 3.0КВ
2). Выравнивать прибор
1. Щипок питаясь, выравнивать 2 роликов 7 роликов
2. Выравнивать диаметр ролика: около Φ 90мм
3. Выравнивать материал ролика: высокая отметка 40Кр
4. Термическая обработка выравнивать ролик: поверхностная Хи-частота гасит обработку
5. Выравнивать силу мотора: 4 КВ
3). Машина сервопривода питаясь
1. сила мотора сервопривода: 3КВ
2. Бренд мотора сервопривода: ИАСКАВА (ЯПОНИЯ)
3. Для того чтобы взыскать точно кормите лист в пробивая машину согласно установленной программе
4). Гидравлическая перфорируя предварительно машина
1. пробивающ умрите: Движения Кр12, гася процесс
2. Пробивать умирает размер: согласно чертежу
3. Пробивая сила: 15КВ
4. пробивать контролируемый ПЛК
5). Главный крен подноса кабеля формируя машину
1. формировать материальную толщину: 1.0-2.5мм
2. Формировать материальный тип: ГИ или сталь углерода
3. Рамка машины: сталь высокой отметки сваренная и закаленная обработку
4. Материал вала: обработка высокой отметки 40Кр стальная закаляя (ХБ220-260)
5. Диаметр вала: Φ 80мм
6. Материал ролика: сталь высокой отметки ГКр15, и поверхность ролика с трудным ≥ 0.05мм хрома
7. Формировать станцию: станции ≈ 18
8. Формировать скорость: 0-15м/мин исключая времени пробивать/вырезывания
9. Формировать мотор: ≈15КВ
10. Регулировка размера: регулировка электропитания
11. Тип дисковода: Привод с цепной передачей
6). Гидравлическое вырезывание & гидравлическая станция
тип 1.Куттинг: Гидравлическое Пост-вырезывание после формировать крена,
2. Режа, стоп машины
3. Материал лезвия вырезывания: Кр12Мов, гасят обработку, ХРК58-62
4. Гидравлическая сила станции: 15 КВ


   Чертеж профиля ссылки

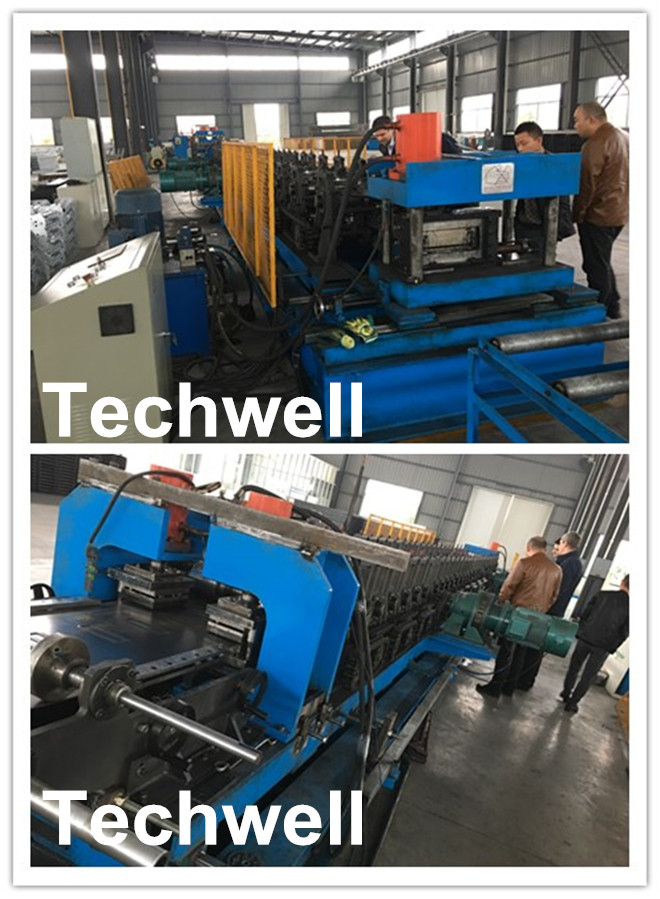

   Изображения машины
