XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
Спецификации
Номер модели :
СГН49
Место происхождения :
Китай
Минимальное количество заказа :
1 комплект
Термины компенсации :
T/T, L/C, D/A, D/P, западное соединение
Способность к поставкам :
1000 комплектов
Время доставки :
45 рабочих дней
Упаковывая детали :
ДЕРЕВЯННЫЕ ЯЩИКИ
Структура :
С-ГИС
Высота :
До 3000 м над уровнем моря
Номинальное напряжение :
24 кВ 35 кВ 40,5 кВ
Номинальный ток :
1250 2000 2500
Номинальный ток прерывания :
20 25 31.5
Степень защиты :
IP67
Описание

XGN49 SF6 Газоизолированные коммутаторы Изоляция газа в помещении Металлизированные коммутаторы



ОбщийВведение:

Изолированный от газа металлический переключатель серии XGN49-(12/24)40.5 для помещений (далее - "C-GIS-панель") - это переключатель, который использует вакуумный выключатель, работающий на пружине,электрический выключатель изоляции/заземления для трех станцийТрансформатор, молниезадержка как основные компоненты, и полностью запечатывает все ВВ проводники в металлическом корпусе с SF6 газом в качестве изоляционной среды.

Продукт обладает особенностями гибких комбинаций, высокой безопасности, полной логикой блокировки, а также расширяемостью, миниатюризацией и без обслуживания.Так что он обычно использовался в строительстве инфраструктуры для электростанций,электростанции,двигающиеся трансформаторы,железнодорожное сообщение,здания с номинальным напряжением 35 кВ или ниже.сильное загрязнение и высокая влажность.

Установка и Испытание

Конструкция фундамента установки распределительного оборудования C-GIS должна соответствовать соответствующим положениям технического кодекса DL/T5190 для конструкции и приемки конструкции электроэнергии,и должны быть сконструированы в соответствии с внешним видом и размером фундамента установки коммутатора..Рисунок установки основы и схема установки сцепления коммутатора показаны ниже. (Примечание:Если вторичные кабели входят в панель сверху,он может быть свободен от оснащения вторичного кабельного отверстия и кабельного канала.



Таблица параметров



Положение Единица Параметр
Номинальное напряжение kV 40.5
Номинальный ток А. 5 ~ 2000
Номинальная частота Гц 50
Частота номинальной мощности, выдерживаемое напряжение (1 мин) Фаза к фазе, Фаза к земле kV 95
Расстояние изоляции 110
Номинальный Молниеносный импульс выдерживает напряжение Фаза к фазе, Фаза к земле kV 185
Расстояние изоляции 215
1 мин частота питания выдерживать напряжение вспомогательной схемы управления V 2000
Номинальный ток прерывания короткого замыкания (эффективное значение) kA 20 25 31.5
Номинальный ток короткого замыкания ((пиковое время) kA 50 63 80
Номинальное короткое время выдерживать ток kA 20 25 31.5
Номинальный пиковый ток kA 50 63 80
Номинальное время хранения короткого замыкания с 4
Степень защиты   IP67/IP4X
Сопротивление каждой фазы основной обратной цепи μΩ ≤ 250
Номинальное давление газа SF6 (20°C) МпА 0.05
Минимальное давление газа SF6 (20°C) МпА 0.02
Годовая скорость потери газа SF6 % ≤ 1
Номинальное напряжение вспомогательной цепи управления V DC110/220,AC220
Размеры (ширина × глубина × высота) мм

(600~1200) ×1400×2650

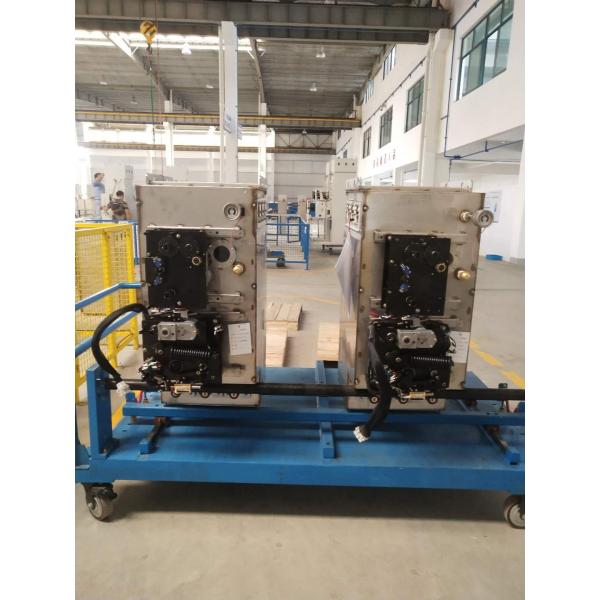

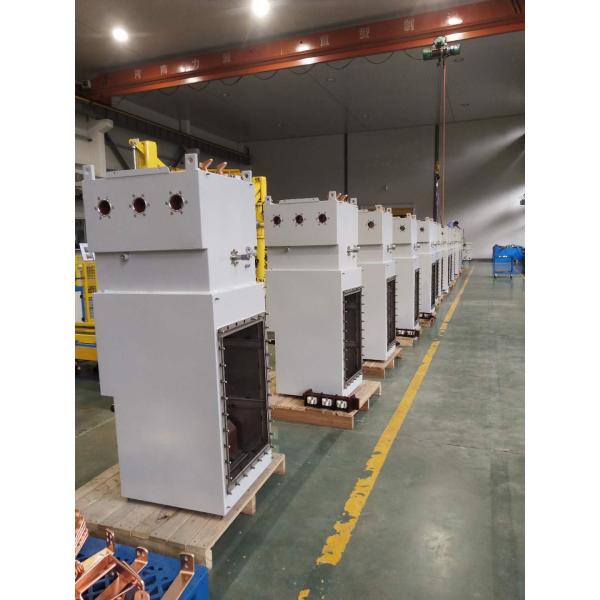

Подробности по воздушной коробке

XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии





XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии

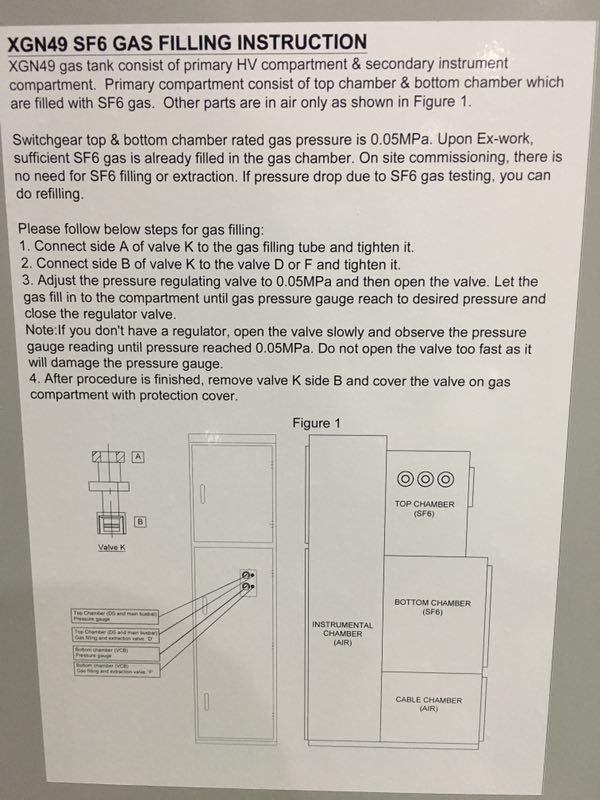

SF6 Инструкция по заполнению газом

XGN49 40,5 кВ SF6 Газоизолированный металлический переключатель для внутреннего распределения электроэнергии
