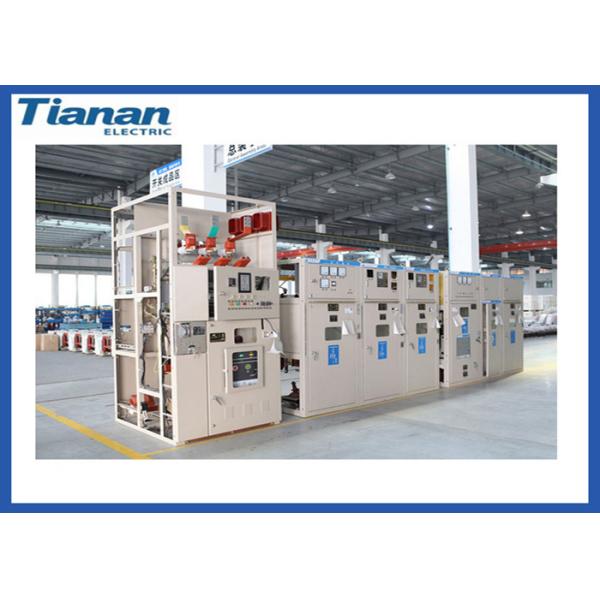

KYT8 (KYN28A) - 24 Безопасное электрическое металлическое переключательное шкафчики

Обзор

KYN28-24 типа бронированный снять AC металлический выключатель шкаф является трехфазный AC50Hz, номинальное напряжение 24KV внутреннего распределения электроэнергии оборудования.Как электростанции, подстанции,Промышленные и горнодобывающие предприятия принимают и распространяют электрическую энергию для контроля., защищать и контролировать, схемы, и т. д. Также может быть использована для управления местом частой работы.

1Состояние службы

1. Высота: <= 1000 м
2. Температура окружающего воздуха:-15°C ~ +40°C ((-25°C допускается для транспортировки и хранения );
3. Относительная влажность:среднесуточная влажность ≤ 95%
4. Среднемесячная влажность <= 90%
5. Подходит для конденсации и загрязненной среды класса II
6. Без коррозионного, легковоспламеняющегося газа и пара и без регулярных сильных ударов
7. Для особых условий обслуживания необходимо согласовать с производителем
8. Сейсмическая интенсивность не должна превышать 8 степени

2. Структура
2.1 Оборудование
Оборудование переключателя использует импортный алюминиевый цинк стального листа с помощью обработки CNC-инструмента, и использовать многократное изготовление сильное окислительное сопротивление и коррозионное сопротивление, легкий вес,сильная сила механизма.
Оборудование с степенью защиты IP4X разделено на четыре отдельных компрессора, когда дверь открывает отсек и выключатели степень защиты IP2X

2.2 Троллейбус ((VCB)
Рама тележки смонтирована с тонким рулем после станка с ЧПУ. тележка координируется с выключателем, чтобы сделать механическое блокирование безопасным и надежным.Троллейбусы с одинаковой спецификацией взаимозаменяемы..
Повозка с разрывчиком оборудована вакуумным разрывчиком и другим вспомогательным оборудованием, VCB может быть схемой VD4 ABB или VT19, изготовленной самими собой.Он может быть надежно заблокирован в отключенном положении, положение испытания для обеспечения надежной блокировки.

2.3 Компонент автобусной стойки
В случае сбоя дуги главная шина отделяется и фиксируется на базе буши.
Эта конструкция может эффективно предотвратить распространение аварии на другие шкафы.

2.4 Приборный шкаф
На двери прибора могут быть установлены все виды выключателей, индикаторов состояния и измерительных приборов и т.д.оборудованы внутри приборного шкафа.

2.5 Неисправность-безопасная блокировка
Между разъединителем, VCB и панельной дверью есть механический замок "анти-5", надежное измерение для предотвращения неправильной работы, удобное и безопасное обслуживание, гибкая работа.

3Внешние размеры и вес
