Свободные системы испытаний на резонансность переменного тока, без коронавирусной инфекции, испытания на напряжение

I. Описание изделия:

Испытание сдерживания индуцированного напряжения ((IVWT), также называемое испытанием сдерживания индуцированного перенапряжения,ACSD,ACLD, DVDF, является одним из самых важных диэлектрических испытаний силовых трансформаторов. Согласно IEC60076-3-2013,IVWT необходим для рутинных испытаний и испытаний приемки при установке трансформатора 110 кВ..

Система FKWJF-300 Non-Partial Discharge Variable Frequency Power Serial Connected ResonanceTest состоит из нечастичного разряда с переменной частотой питания, ступенчатого трансформатора,Компенсационный реактор и емкостный разделитель напряжения. Трансформатор частично разряжается, индуцированная система испытания выдерживает напряжение выполняет испытание в виде индукции.Он применил напряжение к LV стороне объекта испытания и произвел большой ток возбуждения путем изменения частоты испытательной схемы с применением принципа параллельного резонансаСистема серийного подключения для испытания резонанса состоит из источника питания с переменной частотой, трансформатора возбуждения, реактора HV и емкостного разделителя напряжения.Конденсатор и реактор испытуемого объекта сформировали последовательное резонансное соединениеРазделитель напряжения находится в последовательном соединении с испытуемым объектом и используется для измерения резонансного напряжения и действует как сигнал защиты от перенапряжения.
Выходный ток подключается к серийной резонансной цепи через трансформатор возбуждения для обеспечения возбуждающей мощности.Силовой источник с небольшой емкостью способен выполнять испытание, эквивалентное 30-60-кратному объему питанияЭто в значительной степени решило проблему низкой емкости испытательной мощности на месте.

Системы FKWJF мощностью 300 кВт могут обеспечивать однофазную+35KV /150Hz~200Hz альтернативный ток для испытания изоляционных характеристик трансформаторов мощности до 630 MVA/220 kV между поворотами катушек, слой к слою, т.е. незначительная изоляция,включая однородную и не однородную изоляцию.

Вместе с 2- или 4-канальным PD-анализатором и его аксессуарами, модель FKWJF400KW также может использоваться для испытания индуцированного напряжения с измерением частичного разряда (IVPD).HV-разделитель и его принадлежности, он также может выполнять испытания напряжения переменного тока через LC резонансную схему в диапазоне 20 ~ 300 Гц.

II. Основные особенности

• Устройство безопасно и надежно, которое интегрировано все виды защиты, включая защиту от перенапряжения, защиту от перенапряжения, защиту от разряда (поломки),защита после отказа в испытательной мощности, защиту от запуска нулевого напряжения, защиту от перегрева и т.д.
• Если защитные меры действуют, устройство блокирует выход испытательного напряжения и отключает питание основной цепи, чтобы обеспечить безопасность испытательного персонала, объекта испытания и испытательной системы.
• Операция проста и удобна при простом подключении.
• Небольшие размеры, легкий вес, гибкая обработка, подходящая для полевого использования.
• Он использует управление микрокомпьютером, который имеет хорошую стабильность вывода и высокую надежность.
• Извращение синусных волн высокого напряжения меньше 1%, что не приводит к повреждению испытуемого объекта.

III. Руководящие принципы испытаний

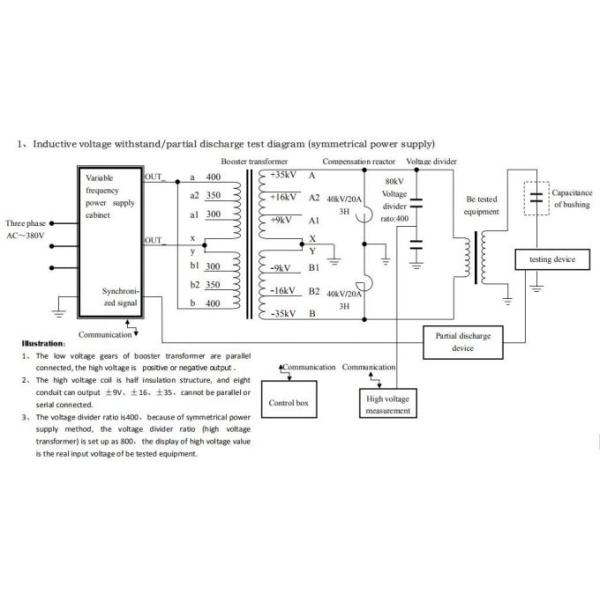

Примечание: на приведенном рисунке показана схема соединения для испытания напряжения с индуцированным сопротивлением и обнаружения PD на трансформаторе мощности

Во время испытания PD и испытания индуктивного напряжения испытуемый трансформатор похож на большой емкостный испытуемый объект.Капацитивное реактивное течение трансформатора компенсируется индуктивным током компенсационного реактораИзменная частота питания обеспечивает всю систему активными потерями и небольшой частью реактивных потерь, и обе потери удовлетворяют потерям без нагрузки электрического трансформатора при испытательной частоте.Дивизор напряжения установлен на выходном терминале HV трансформатора возбужденияИзмерить напряжение на LV (низкое напряжение) стороне главного трансформатора пиковым вольтметром и рассчитать напряжение на HV стороне в соответствии соотношением напряжения главного трансформатора.

В качестве конденсатора сцепления используется емкость буши основного трансформатора. Ввод сигналов частичного разряда в тестер PD для измерения значения PD.

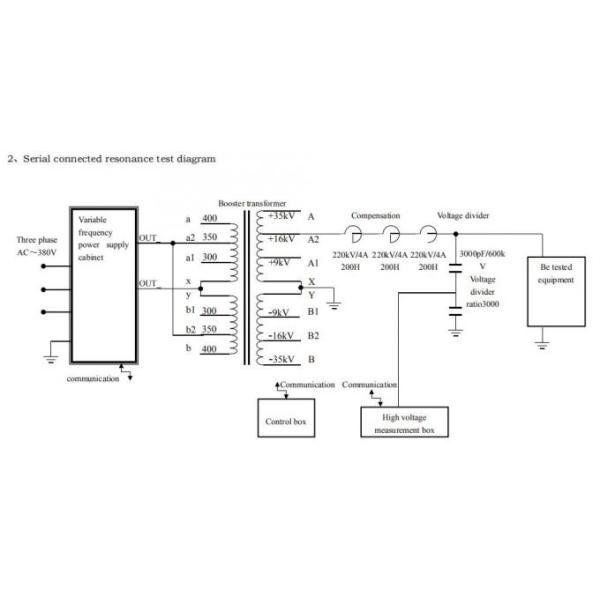

Примечание: На приведенном рисунке показана схема соединения для переменного тока с применением противопожарного напряжения с резонансным принципом LC.

IV. Основные компоненты
