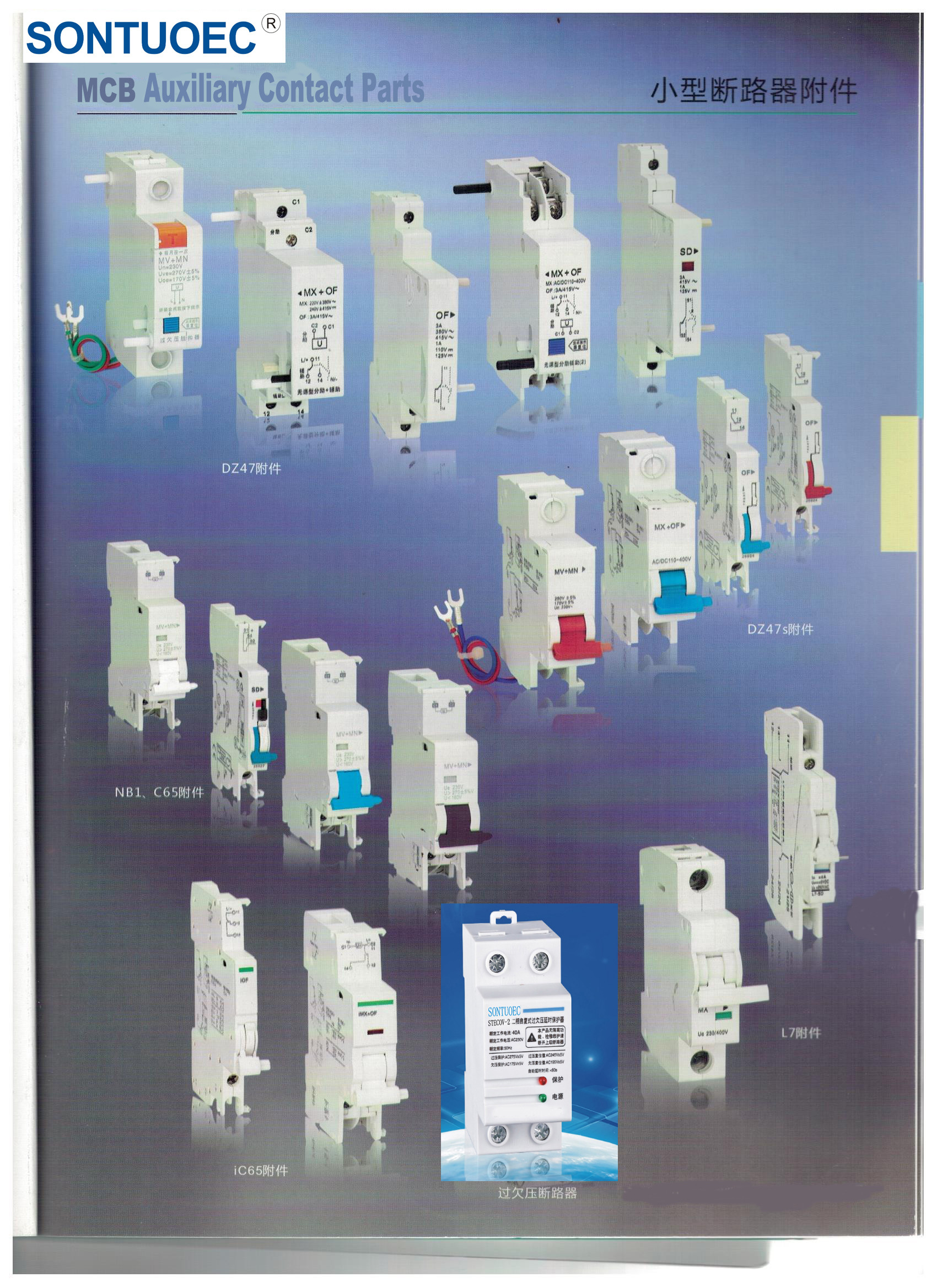

Блок отключения шунта SMX+OF & вспомогательный контакт аксессуара автомата защити цепи серии MCB MCCB

1. Этот вспомогательный контакт быть установленным в левую сторону относительных продуктов серии (как MCB, RCCB, RCBO), с функцией вспомогательного контакта, удаленного опрокидывателя шунта, и недонапряжения.

2. Вспомогательный контакт: соединенный с ДАЛЬШЕ, С механизма, основной цепи автомата защити цепи, главным образом используемой для индикации автомата защити цепи ДАЛЬШЕ, С состояния. Для того чтобы соединить его в управляемую схему выключателя, до конца время от времени автомата защити цепи, вспомогательный контакт может принять контроль или блокировку к родственному электрическому прибору.

3. Опрокидыватель шунта: Это опрокидыватель s используемый для возбуждения источника напряжения тока. Свое собственное напряжение тока может быть независимо от напряжения тока основной цепи. Так опрокидыватель шунта вспомогательное дистанционного управления задействуя, может отключить цепь удаленным, к связи с аварийной системой пожарной сигнализации. Может также дистанционное управление задействовать кнопкой аварийной остановки.

4. Опрокидыватель недонапряжения: Это опрокидыватель к отключению с автомата защити цепи, когда свое терминальное падение напряжения тока более низко к некоторому определенному объему. Таким образом защитить электротехническое оборудование под автоматом защити цепи, который в нагружая цепи, от потери недонапряжения.

5. Контакт шунта tripper+auxiliary: с функцией опрокидывателя шунта и вспомогательного контакта в то же время.

6. Контакт недонапряжения tripper+auxiliary: с функцией недонапряжения и вспомогательного контакта в то же время.

Отключение шунта

1. Расклассифицированное напряжение тока: AC 230V

2. Двигая напряжение тока: (70%-110%)xUe

Под - отключением напряжения тока:

1. Расклассифицированное напряжение тока: AC 230V

2. Двигая напряжение тока: (35%-70%) x Ue

3. Гарантированное заключительное напряжение тока: (85%-110%)xUe

Блок отключения шунта & вспомогательный контакт MX+OF1
