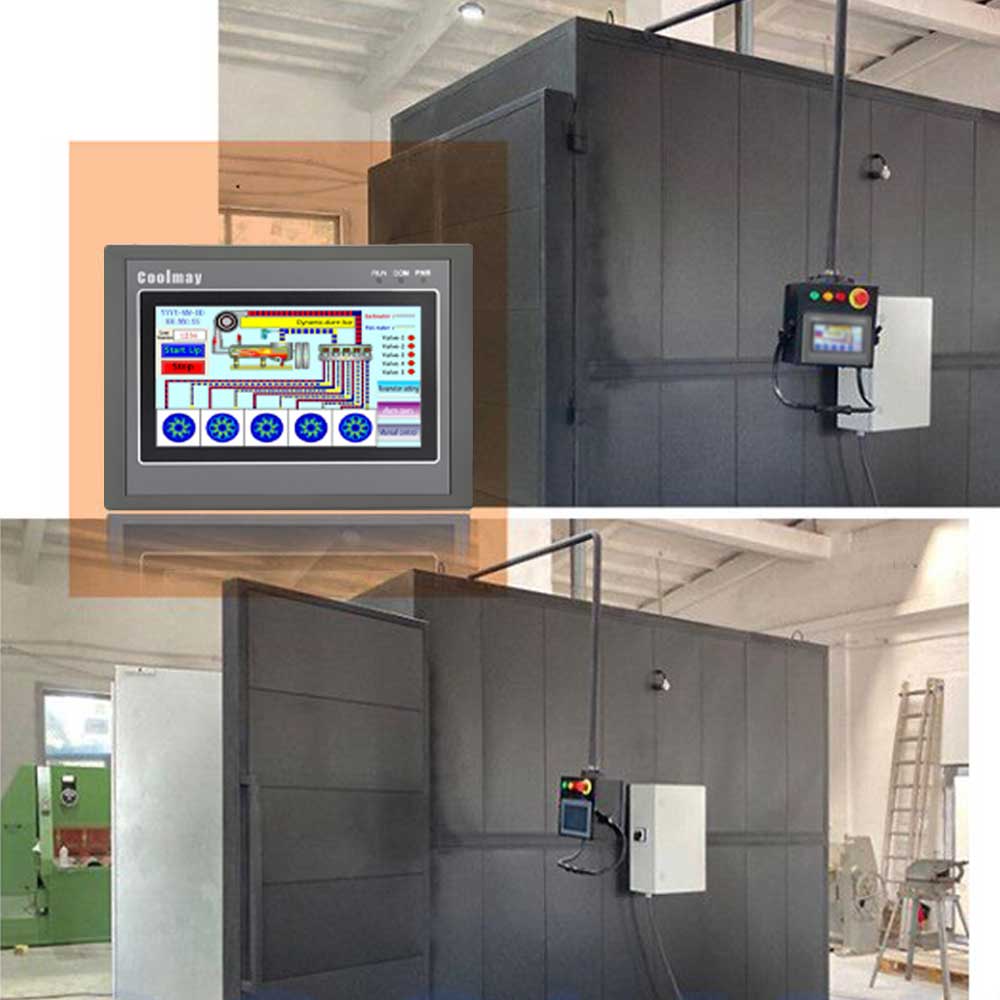

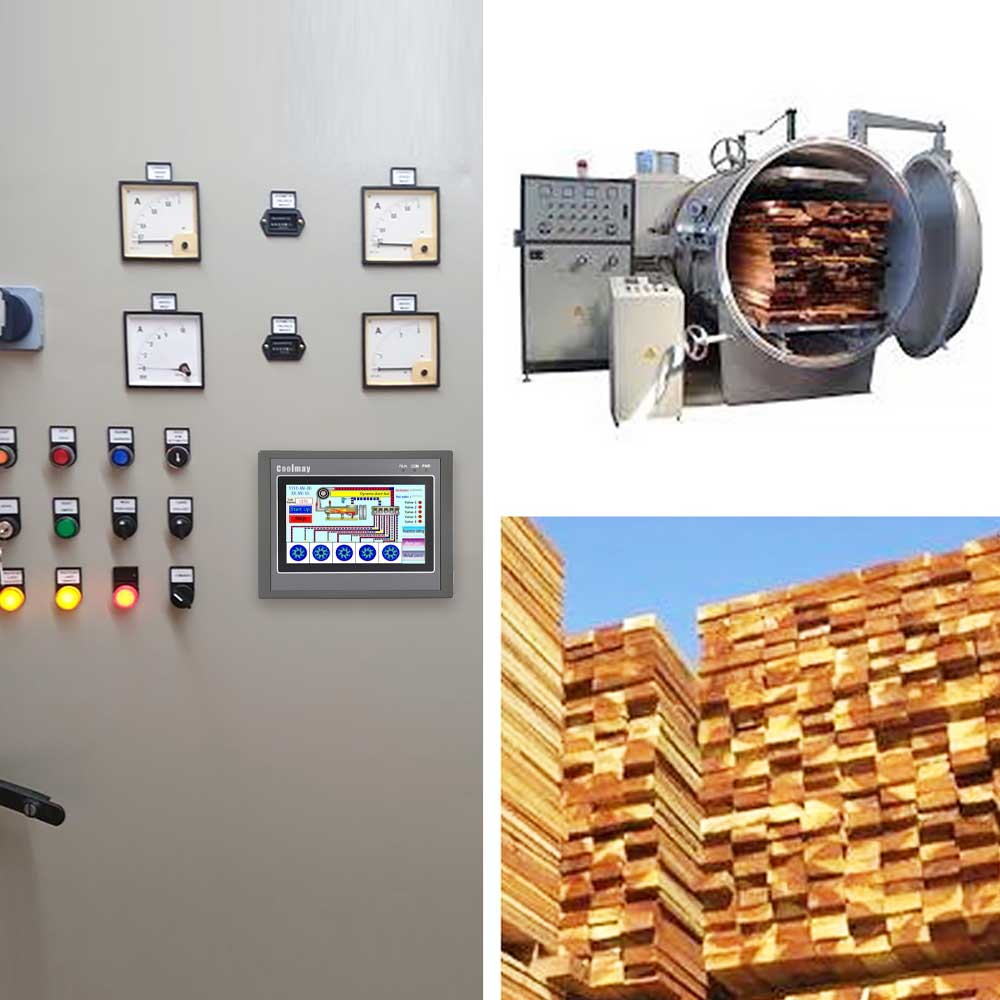

4,3 пульта управления PLC дюйма интерполяция дуги Programmable HMI линейная

регулятор скорости панели HSC HSP регулятора TFT LCD логики PLC 4.3inch HMI комбинированный Programmable

Модель: EX3G-43H-24MT

- экран касания 4.3inch

-12DI/12DO

- Мини тип порт b USB

- Порт Rs232

Особенности:

- Прерывание поддержки

- линейная интерполяция дуги

- Автоматическ-настраивать PID

- емкость программы 32K

- памятливый регистр 32K

Проводка PLC сетноая-аналогов:

Двухпроводная система: Положительный поляк электропитания подключен с этим из передатчика, и отрицательный поляк передатчика соединен со стороной ОБЪЯВЛЕНИЯ, и отрицательный поляк электропитания соединен с GND. Вообще связывая проволокой метод передатчика 4-20MA/0-20MA.

система 3-провода: Положительный поляк электропитания подключен с этим из передатчика. Недостаток электропитания и это из выхода сигнала такой же терминал. Выход сигнала передатчика подключен с терминалом ОБЪЯВЛЕНИЯ.

Четырехпроводная система: Положительные и отрицательные терминалы электропитания подключены с тем из передатчика соответственно, и позитв и недостаток выходов сигнала передатчика подключены с ОБЪЯВЛЕНИЕМ и терминалом GND соответственно.

2 провода аналога температуры подключены с ОБЪЯВЛЕНИЕМ и терминалом GND соответственно. Если это 3-провод PT100, то для этого нужно быть соединенным в 2 линиях. Терминал GND общий ввода аналога и выхода можно делить.

Проводка цифровых входных сигналов PLC:

Короткое замыкание портов: S/S терминала входного сигнала PLC подключено с 24V, x терминал соединено с электропитанием 0V, т.е., входным сигналом.

Двухпроводная система (магнитный командный выключатель): Положительный поляк магнитного переключателя подключен с терминалом PLC x, и отрицательный поляк подключен с 0V.

система 3-провода (светоэлектрические датчик или кодировщик): Датчик или кодировщик электропитание соединено с позитвом электропитания, сигнальной линией подключены с x терминалом. Кодировщик и светоэлектрический датчик тип NPN (подгоняно PNP).

Проводка цифровых данных PLC:

Транзистор: Выход NPN, соединяются COM с отрицательным поляком, и y соединен с положительным поляком электропитания с нагрузкой.

Реле: Выход сухого контакта, COM можно подключить с положительным или отрицательный.
