64MB портрет PLC RAM HMI комбинированный показать пассивный транзистор Coolmay NPN
64MB портрет PLC RAM HMI комбинированный показать пассивный транзистор Coolmay NPN
64MB портрет PLC RAM HMI комбинированный показать пассивный транзистор Coolmay NPN
64MB портрет PLC RAM HMI комбинированный показать пассивный транзистор Coolmay NPN
Спецификации
Номер модели :
QM3G-70KFH-38MT
Место происхождения :
ШЭНЬЧЖЭНЬ, КИТАЙ
Количество минимального заказа :
1 набор
Условия оплаты :
T/T, западное соединение
Способность поставки :
100 000 блоков в месяц
Срок поставки :
5-8 дней работы
Упаковывая детали :
Коробка упаковывая/упаковка деревянной коробки
Тип :
10" TFT
Особенность :
сопротивляющийся экран касания 60K-color
Ram :
64МБ
Ром :
НИ внезапное 16MB
DI/DO :
20DI/18DO
Сетноой-аналогов I/O (опционный) :
максимальное 16AI/8AO
Соединение HMI :
Тип-B порт загрузки HMI
Соединение PLC :
1 мини USB, 1 RS232 (порт программы)
Описание

Дисплея пассивный NPN портрета поддержек PLC HMI выход транзистора входного сигнала комбинированного

Пакет включает:

* 1 прибор + кабель

* программное обеспечение и руководства. Вы можете загрузить на нашем вебсайте или контактировать наши продажи объединяйтесь в команду для связей.

Примечание:

(1) прибор

64MB портрет PLC RAM HMI комбинированный показать пассивный транзистор Coolmay NPN

  • 7 дюймов HMI+PLC неразъемный,

  • 20DI/18DO, выход транзистора

  • Сетноой-аналогов I/O опционный

  • RS232, порт RS485 на PLC

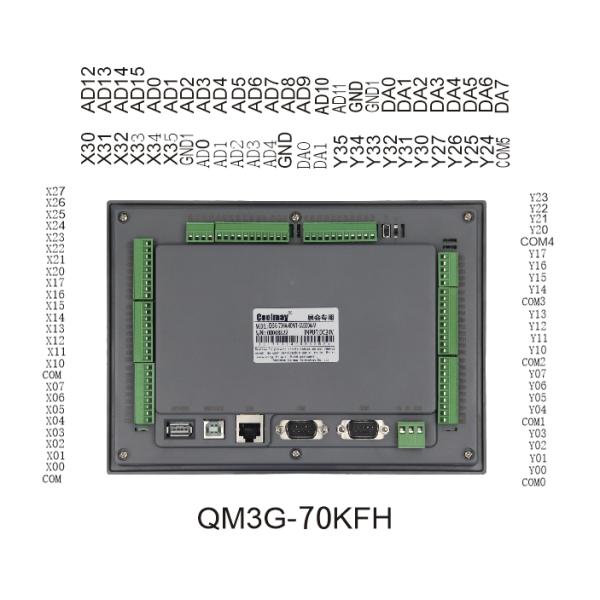

Параметр

Дисплей Размер 226*163*35.6mm
Размер выреза 217*154mm
Тип 7" TFT
Особенность сопротивляющийся экран касания 60K-color, поддерживает дисплей портрета
Память RAM 64MB
ROM НИ внезапное 16MB
C.P.U. 32bit C.P.U. 408MHz
I/O DI/DO Макс 30DI/30DO (максимальные 28MR)
Уровень DI/DO

Входной сигнал: Пассивное NPN, общественный терминал изолировало

Выход транзистора: Низкоуровневые NPN, COM соединяются с недостатком; Выход реле: Нормально открытый сухой контакт
СДЕЛАЙТЕ тип и нагрузку Трубка реле MR/MOS, трубка MOS: 2A/point, COM пункта 4A/4, COM пункта 5A/12; Г-Н: 2A/point, COM пункта 5A/12.

Сетноой-аналогов I/O

(опционный)

 Макс 12AI/8AO
Тип AI (опционный)

Термопара E/E_/K/K_/S/S_/T/T_/J/J_/PT100/PT1000/NTC10K/NTC50K/NTC100K/

0~10V/0~5V/0~20mA/4~20mA/-5V~5V/-10V~10V/смешанное
Тип AO (опционный)

0~10V /0 ~5V/0~20mA/4~20mA/смешало

-5~5V/-10~10V (2AO для 1 минус напряжение тока)
Высокоскоростная функция Высокоскоростной считать

Канал 60KHz одиночной фазы 6, или 2 AB 60KHz + 1 AB 10KHz,

или 2 ABZ 60KHz + 1 участок AB 10 КГц
Высокоскоростной ИМП ульс

8 каналов, Y0-Y3 100KHz, Y4-Y7 10KHz.

Высокоскоростной считать + высокоскоростной ИМП ульс < 480KHz="">
Соединение HMI Тип-B порт загрузки HMI (может загрузить программу PLC через функцию USB прорезывать), RS232
1 RS485 (изменил от дефолта RS232)
PLC 1 мини USB, 1 RS232 (порт программы)
1 RS485 или 2 порта COM RS485 (один изменен от порта дефолта RS232)
Порт КОНСЕРВНОЙ БАНКИ (2.0A/B), порт сети стандарта Ethernet, WIFI (займет для того чтобы не выполнить порт обязательство RS232)
Программное обеспечение HMI Программное обеспечение mView HMI Coolmay программируя
PLC Совместимый с разработчиком 8,86 Мицубиси GX и РАБОТАМИ 2
Проводка PLC сетноая-аналогов
Двухпроводная система: положительный поляк электропитания соединен с положительным поляком передатчика; отрицательный поляк
передатчика соединяет со стороной ОБЪЯВЛЕНИЯ; отрицательный поляк электропитания соединен с GND, который нормально он скрутить
путь передатчика 4-20mA/0-20mA.
система 3-провода: положительный поляк электропитания соединен с положительным поляком передатчика; отрицательный поляк электропитания и отрицательный поляк выхода сигнала такой же терминал и выход сигнала передатчика подключен с терминалом ОБЪЯВЛЕНИЯ;
Четырехпроводная система: положительные и отрицательные поляки электропитания соответственно соединены с положительными и отрицательными поляками электропитания передатчика, и положительные и отрицательные поляки выхода сигнала передатчика соответственно подключены с терминалами ОБЪЯВЛЕНИЯ и GND;
Аналоговая линия температуры подключена с терминалом ОБЪЯВЛЕНИЯ и терминалом GND соответственно. если я 3-провод Pt100, то для этого нужно быть соединенным в 2 линиях. Терминал GND общий ввода аналога и выхода можно делить.
Обработка PLC противоинтерференционная
1, сильные и слабые течение должны быть отделены и связаны проволокой, и не точки соприкосновения;
когда сильное электрическое взаимодействие, магнитные кольца должны быть добавлены на стороне электропитания;
и как следует и эффектно заземленный согласно типу шасси.
2, когда моделирующая физическая величина нарушена, 104 керамического конденсатора можно добавить для фильтровать, и правильного
и эффективное зазмеление можно выполнить.
