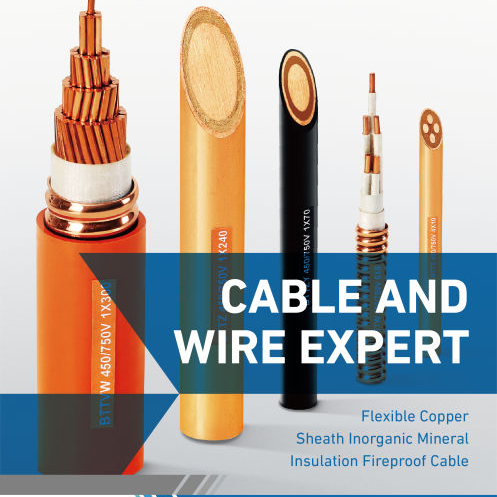

0.6/1 КВ огнезащитного электрического провода, огня расклассифицировал кабель для аварийной системы пожарной сигнализации
0.6/1 КВ огнезащитного электрического провода, огня расклассифицировал кабель для аварийной системы пожарной сигнализации
Спецификации
Номер модели :
YTTW
Место происхождения :
Гуандун, Китай (материк)
Количество минимального заказа :
100 единиц
Термины компенсации :
L / C, T / T
Способность поставкы :
50 000 м/дай
Срок поставки :
7 / 15 рабочих дней
Упаковывая детали :
Стальной деревянный барабанчик
напряжение тока тарифа :
0.6/1 кв
Проводник :
Обнаженный медный класс 2
Светлая обязанность :
500 v
Изоляция :
Лента слюды
Сверхмощный :
750 в
Оболочка :
Медная металлическая оболочка
Описание

Кабель ИТТВ огнестойкости


Кабель ИТТВ конструирован для наземный применений.

Проектированный для замены применений проводника и провода, эта неразъемная сборка кабеля предлагает меньше шагов установки.

Медная металлическая оболочка защищает проводников от повреждения перед, в течение и после установкой и обеспечивает общую гибкость не доступную с проводником.

0.6/1 КВ огнезащитного электрического провода, огня расклассифицировал кабель для аварийной системы пожарной сигнализации

— Пламя - ретардант
— Высокие рабочие температуры
— ЛСОХ свободное от Галоид
— Большая механическая прочность
— Конкурсная установленная цена
— Общественные места

Наши кабели ИТТВ обеспечивают выдающие электрические и огнеупорные свойства, и галоид свободный.


Дизайн, конструкция и испытание уступчивы с международным стандартом ИЭК60502 и ЭН 50200 стандарта испытания (ПХ-90), с стоящими температурами °К 840 на 90 минут, которые середины они способны на оставаться в рабочийа наряд несмотря на весьма условия огня. Следовательно они как ОГНЕЗАЩИТНЫЕ кабели.


Этот тип кабеля составлен температуры 250°К одиночных и мульти-ядров 600/1000В кабелей обслуживания температуры 90°К аварийной перегрузки температуры 105°К короткого замыкания


Установка этих кабелей необходима в цепях безопасности (обнаружение и цепи тревоги, опорожнение и системы пожаротушения).

СТАНДАРТЫ:
Национальный Международный
Конструкция ГБ/Т 12706 ИЭК 60502
Не огн-распространяющ ГБ/Т 18380,3 ИЭК 60332-3
Низкая испущенная светонепроницаемость дыма ГБ/Т 17651,2 ИЭК 61034-2
Огнезащитный ГБ/Т 12666,6 ИЭК 60331
Низкие кислотность и корросивенесс газов ГБ/Т 17650,2 ИЭК 60754-2
Галоид освобождает ГБ/Т 17650,2 ИЭК 60754-1
Не плам-распространяющ ГБ/Т 18380,1 ИЭК 60332-1-2

Напряжение тока деятельности Ратед:

– Светлая обязанность: 500 в

– Напряжение тока испытания (50 Хз): 2500 в - минута 15

– Сверхмощный: 750 в

– Напряжение тока испытания (50 Хз): 2000 в - минута 15

Структура кабеля
0.6/1 КВ огнезащитного электрического провода, огня расклассифицировал кабель для аварийной системы пожарной сигнализации Проводник Сели на мель медный класс 2 проводника
Изоляция лента1 слюды, пламя-ретардант
Заполнитель Стеклянные пряжи
ядр врапинг Создание программы-оболочки ядра с лентой стеклянного волокна как плам-защита
Оболочка Рифленая медь
Наружное заволакивание (опционное) ПВК оболочки Антикорросион наружный

ХАРАКТЕРИСТИКИ ИСПОЛЬЗОВАНИЯ
Обслуживайте температуру 90°К
Аварийная температура перегрузки 105°К
Температура короткого замыкания 250°К
Класть температуру быть ниже чем 0°К
Минимальный радиус загиба кладя Одиночное ядр: р = диаметр кабеля 6 кс наружный
Цвет оболочки Стандартный цвет оранжев, другие цвета доступен.

ОДИНОЧНЫЙ ПРОВОДНИК

Номинальный

крест

Раздел

 Номинальная толщина изоляции

Толщина

металлический

оболочка

Наружный

Диаметр

приблизительно.

настоящий

носить

емкость

Напряжение тока

падение
μ= 0,8 кос
мм2 мм мм мм А В/А.км
1×1.0 0,80 0,40 3,53 - 23,10
1×1.5 0,80 0,40 3,78 32 15,40
1×2.5 0,80 0,40 4,18 42 9,48
1×4.0 0,80 0,50 4,85 56 5,90
1×6.0 0,80 0,50 5,36 70 3,90
1×10 1,00 0,50 7,02 97 2,33
1×16 1,00 0,60 8,24 125 1,47
1×25 1,00 0,60 9,56 165 0,92
1×35 1,00 0,60 10,70 200 0,67
1×50 1,20 0,70 12,60 245 0,49
1×70 1,20 0,70 14,40 305 0,34
1×95 1,20 0,80 16,50 375 0,25
1×120 1,20 0,80 18,14 435 0,20
1×150 1,40 0,80 20,15 500 0,16
1×185 1,40 0,90 22,10 580 0,13
1×240 1,40 0,90 24,85 685 0,10
1×300 1,60 1,00 27,70 795 0,08
1×400 1,60 1,00 30,40 930 0,06

ПРОВОДНИК 2

Номинальный

крест

Раздел

 Номинальная толщина изоляции

Толщина

металлический

оболочка

Наружный

Диаметр

приблизительно.

 Ампаситы

Напряжение тока

падение
μ= 0,8 кос
мм2 мм мм мм А В/А.км
2×2.5 0,80 0,50 6,96 33 18,96
2×4.0 0,80 0,60 8,10 44 11,8
2×6.0 0,80 0,60 9,12 57 7,8
2×10 1,00 0,70 12,44 78 4,66
2×16 1,00 0,70 14,48 104 2,86
2×25 1,00 0,80 17,32 135 2,52
2×35 1,10 0,80 19,90 168 2,24
2×50 1,20 0,90 23,00 204 1,64
2×70 1,20 1,00 26,80 263 1,42
2×95 1,20 1,00 30,60 320 1,08
2×120 1,20 1,00 33,88 373 0,98

ПРОВОДНИК 3

Номинальный
крест
Раздел

 Номинальная толщина изоляции Толщина

металлический

оболочка

Наружный

Диаметр

приблизительно.

 Ампаситы

Напряжение тока

падение
μ= 0,8 кос
мм2 мм мм мм А В/А.км
3×2.5 0,8 0,60 7,56 29 16,4
3×4.0 0,8 0,60 8,57 38 10,2
3×6.0 0,8 0,60 9,67 46 6,74
3×10 1,0 0,70 13,22 65 4,03
3×16 1,0 0,70 15,42 85 2,54
3×25 1,0 0,80 18,46 118 1,59
3×35 1,1 0,80 21,43 150 1,16
3×50 1,2 0,90 24,55 192 0,85
3×70 1,2 1,00 28,63 228 0,59
3×95 1,2 1,00 32,72 273 0,43
3×120 1,2 1,00 36,26 314 0,35

ПРОВОДНИК 4
Номинальный
крест
Раздел		 Номинальная толщина изоляции Толщина

металлический

оболочка

 Наружный

Диаметр

приблизительно.

 Ампаситы Напряжение тока

падение
μ= 0,8 кос
мм2 Мм мм мм А В/А.км
4×6.0 0,8 0,60 10,59 46 6,74
4×10 1,0 0,70 14,52 65 4,03
4×16 1,0 0,80 17,18 85 2,54
4×25 1,0 0,90 20,57 118 1,59
4×35 1,1 1,00 23,86 150 1,16
4×50 1,2 1,00 27,34 192 0,85
4×70 1,2 1,00 31,69 228 0,59
4×95 1,2 1,00 36,27 273 0,43

ЯДР 3+1
Номинальный
крест
Раздел		 Номинальная толщина изоляции Толщина

металлический

оболочка

 Наружный

Диаметр

приблизительно.

 Ампаситы Напряжение тока

падение
μ= 0,8 кос
мм2 мм мм мм А В/А.км
3×16+1×10 1,0 0,80 16,56 85 2,54
3×25+1×16 1,0 0,90 19,77 118 1,59
3×35+1×16 1,1 1,00 22,18 150 1,16
3×50+1×25 1,2 1,00 25,87 192 0,85
3×70+1×35 1,2 1,00 29,81 228 0,59
3×90+1×50 1,2 1,00 34,04 273 0,43

Примечания:

Ампаситис основало на температуре проводника 90°К и температуре окружающей среды 40°К согласно стандарту ИЭК 287

Падение напряжения тока основанное на температуре 90°К проводника на высокой стороне высчитанной только для ссылки

Когда кабель принимает обжатые ядри, диаметр кабеля должен быть 95% из нормального диаметра, диаметра металлической оболочки должен быть отрегулирован соответственно. При увеличении изоляции, наружный диаметр кабеля увеличен для около 5%.

1 усиленная стеклянной тканью лента белой слюды

2 настоящих оценки в ампере (а) до температуры окружающей среды 30° к
