Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном
Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном
Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном
Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном
Спецификации
Номер модели :
NYSY-f
Место происхождения :
Шэньчжэнь, Китай
Минимальное количество заказов :
300 метров (100 футов равно 30,48 метра)
Условия оплаты :
T/T, L/C
Способность к поставкам :
5000 метров в день
Время доставки :
Отправляется через 15 дней после оплаты.
Подробная информация об упаковке :
Степной или длинный
Спецификации :
IEC 60227-5
Номинальное напряжение :
450/ 750 В
Испытательное напряжение :
3000 v
Характеристики конструкции :
ПК/ПВХ/плетённый щит/ПВХ
Кондуктор :
проводка из меди с натяжкой
Изоляция :
ПВХ (поливинилхлорид)
Экран :
Плетение медной проволоки
оболочка :
ПВХ (поливинилхлорид), черный цвет
Максимальная рабочая температура :
℃ 70
Максимальная температура проводника короткого замыкания (продолжительность до 5 с) :
160 °C
Температура установки :
5 °C
Минимальный радиус загиба :
6 X Диаметр кабеля
Рекомендуемая максимальная напряженность натяжения :
50 Н/мм2
Размер проводника :
1.0, 1.5, 2.5, 4, 6, 10 мм2
Описание

Гибкий кабель управления ПВХ изолированный и обшитый щит с плетеным экраном 450 / 750 Вт / ПВХ / плетеный щит / ПВХ



Размеры и электрические данные:

Номер ядра в секунду.
(мм2)		 Справочный внешний диаметр
(мм)		 Сравнительная масса
(kg/km)		 Максимальное сопротивление постоянного тока при 20°C
(Ω/km)		 Минимальная
Сопротивление изоляции
при 70°C
(MΩ×km)
2х0.75 8.4 104.08 26 0.011
2х1 8.7 106.4 19.5 0.01
2х1.5 9.6 131.1 13.3 0.01
2х2.5 11.02 173.7 7.98 0.009
3х0.75 8.78 112.6 26 0.011
3х1 9.11 124.8 19.5 0.01
3х1.5 10.08 156.1 13.3 0.01
Три на два.5 11.61 210.3 7.98 0.009
4х0.75 9.4 132.3 26 0.011
4х1 9.77 147.5 19.5 0.01
4х1.5 10.86 186.7 13.3 0.01
4х2.5 12.57 254.7 7.98 0.009
5х0.75 10.07 153.1 26 0.011
5х1 10.48 171.9 19.5 0.01
5х1.5 11.69 219 13.3 0.01
5х2.5 14.21 320.8 7.98 0.009
6х0.75 10.79 175.6 26 0.011
6х1 11.24 197.4 19.5 0.01
6х1.5 12.59 253.6 13.3 0.01
6х2.5 15.52 389.3 7.98 0.009





Число ядер
Поперечное сечение.
(мм2)		 Справочный внешний диаметр
(мм)		 Сравнительная масса
(kg/km)		 Максимальное сопротивление постоянного тока при 20°С
(Ω/km)		 Минимальное изоляционное сопротивление при 70°C
(MΩ×km)
7х0.75 10.79 178.7 26 0.011
7х1 11.24 202 19.5 0.01
7х1.5 12.59 260.4 13.3 0.01
7х2.5 15.52 399.6 7.98 0.009
8х0.75 11.87 205.7 26 0.011
8х1 12.38 232.6 19.5 0.01
8х1.5 14.74 336.2 13.3 0.01
8 на 2.5 17.19 461.7 7.98 0.009
9х0.75 12.7 226.8 26 0.011
9х1 13.87 275.6 19.5 0.01
Девять на один.5 15.78 371.4 13.3 0.01
Девять на два.5 18.48 511.4 7.98 0.009
10х0.75 13.78 262.8 26 0.011
10х1 14.58 312.6 19.5 0.01
10х1.5 16.38 400.7 13.3 0.01
10 на 2.5 19.22 554.2 7.98 0.009
11 на 0.75 13.78 275.5 26 0.011
11х1 14.58 328 19.5 0.01
Одиннадцать на один.5 16.38 422.4 13.3 0.01
11 на 2.5 19.22 587.3 7.98 0.009



Число поперечного сечения ядра (мм2) Справочный внешний диаметр
(мм)		 Сравнительная масса
(kg/km)		 Максимальное сопротивление DC при 20°C
(Ω/km)		 Минимальное изоляционное сопротивление при 70°C
(MΩ×km)
12х0.75 14.16 292.7 26 0.011
12х1 14.99 348.6 19.5 0.01
12 на 1.5 16.86 450.3 13.3 0.01
12 на 2.5 20.21 646.3 7.98 0.009
13х0.75 14.96 328.4 26 0.011
13х1 15.62 372.2 19.5 0.01
Тринадцать на один.5 17.61 481.8 13.3 0.01
13 на 2.5 21.14 692.2 7.98 0.009
14х0.75 14.96 341.2 26 0.011
14х1 15.62 387.5 19.5 0.01
14х1.5 17.61 503.5 13.3 0.01
14 на 2.5 21.14 725.4 7.98 0.009
15х0.75 15.65 362.7 26 0.011
15х1 16.36 412.4 19.5 0.01
15 на 1.5 18.47 536.4 13.3 0.01
15 на 2.5 22.21 773.4 7.98 0.009
16х0.75 15.65 375.4 26 0.011
16х1 16.36 427.8 19.5 0.01
16 на 1.5 18.47 558.1 13.3 0.01
16 на 2.5 22.21 806.5 7.98 0.009
17х0.75 16.37 397.5 26 0.011
17х1 17.12 453 19.5 0.01
17 на 1.5 19.37 591.3 13.3 0.01
17 на 2.5 25.02 880.22 7.98 0.009
18х0.75 16.37 410.2 26 0.011
18х1 17.12 468.3 19.5 0.01
18 на 1.5 19.37 613.1 13.3 0.01
18 на 2.5 23.32 888.1 7.98 0.009
19 на 0.75 16.37 422.9 26 0.011
19х1 17.12 483.8 19.5 0.01
19 на 1.5 19.37 634.9 13.3 0.01
19 на 2.5 23.32 921.4 7.98 0.009
20х0.75 17.16 445.7 26 0.011
20х1 17.96 509.9 19.5 0.01
20х1.5 20.76 688.1 13.3 0.01
20 на 2.5 24.54 971.3 7.98 0.009
21 на 0.75 17.16 458.5 26 0.011
21х1 17.96 525.5 19.5 0.01
21 на 1.5 20.76 709.9 13.3 0.01
21 на 2.5 24.54 1004.5 7.98 0.009
22х0.75 17.97 481.4 26 0.011
22х1 18.82 551.7 19.5 0.01
22 на 1.5 21.77 745.4 13.3 0.01
22 на 2.5 26 1084.8 7.98 0.009
23 на 0.75 17.97 494.2 26 0.011
23х1 18.82 567 19.5 0.01
23 на 1.5 21.77 767.1 13.3 0.01
23 на 2.5 26 1117.9 7.98 0.009
24×0.75 18.76 517.1 26 0.011
24×1 20.06 611.3 19.5 0.01
24×1.5 22.76 802.5 13.3 0.01
24×2.5 27.22 1169.5 7.98 0.009
25х0.75 18.76 529.8 26 0.011
25х1 20.06 626.7 19.5 0.01
25х1.5 22.76 824.3 13.3 0.01
25 на 2.5 27.22 1202.6 7.98 0.009
26х0.75 18.76 542.5 26 0.011
26х1 20.06 642.1 19.5 0.01
26 на 1.5 22.76 846 13.3 0.01
26 на 2.5 27.22 1235.8 7.98 0.009
27х0.75 19.12 559.7 26 0.011
27х1 20.44 662.6 19.5 0.01
27 на 1.5 23.21 874.1 13.3 0.01
27 на 2.5 27.78 1277.3 7.98 0.009
28х0.75 17.35 549.8 26 0.011
28х1 18.16 635.6 19.5 0.01
28 на 1.5 21 865.4 13.3 0.01
28 на 2.5 24.84 1240.9 7.98 0.009
29х0.75 19.74 593.2 26 0.011
29х1 21.1 702.5 19.5 0.01
29 на 1.5 23.99 928.1 13.3 0.01
29 на 2.5 28.74 1358.2 7.98 0.009
30 на 0.75 19.74 605.8 26 0.011
30х1 21.1 718 19.5 0.01
30 на 1.5 23.99 949.9 13.3 0.01
30 на 2.5 28.74 1391.4 7.98 0.009
31 на 0.75 20.83 646.3 26 0.011
31х1 21.84 743.5 19.5 0.01
Тридцать один на один.5 24.85 983.6 13.3 0.01
31 на 2.5 30.41 1481.6 7.98 0.009
32 на 0.75 20.83 659 26 0.011
32х1 21.84 758.9 19.5 0.01
32 на 1.5 24.85 1005.3 13.3 0.01
32 на 2.5 30.41 1514.9 7.98 0.009
33 на 0.75 20.83 671.7 26 0.011
33х1 21.84 774.3 19.5 0.01
33 на 1.5 24.85 1027.1 13.3 0.01
33 на 2.5 30.41 1548 7.98 0.009
34 на 0.75 21.55 694.2 26 0.011
34х1 22.6 800.2 19.5 0.01
34 на 1.5 25.95 1090.9 13.3 0.01
34 на 2.5 31.52 1599.3 7.98 0.009
35х0.75 21.55 707 26 0.011
35х1 22.6 815.5 19.5 0.01
35 на 1.5 25.95 1112.5 13.3 0.01
35 на 2.5 31.52 1632.6 7.98 0.009
36х0.75 21.55 719.6 26 0.011
36х1 22.6 831 19.5 0.01
36 на 1.5 25.95 1134.3 13.3 0.01
36 на 2.5 31.52 1665.7 7.98 0.009





Данные барабана:

Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном



Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном

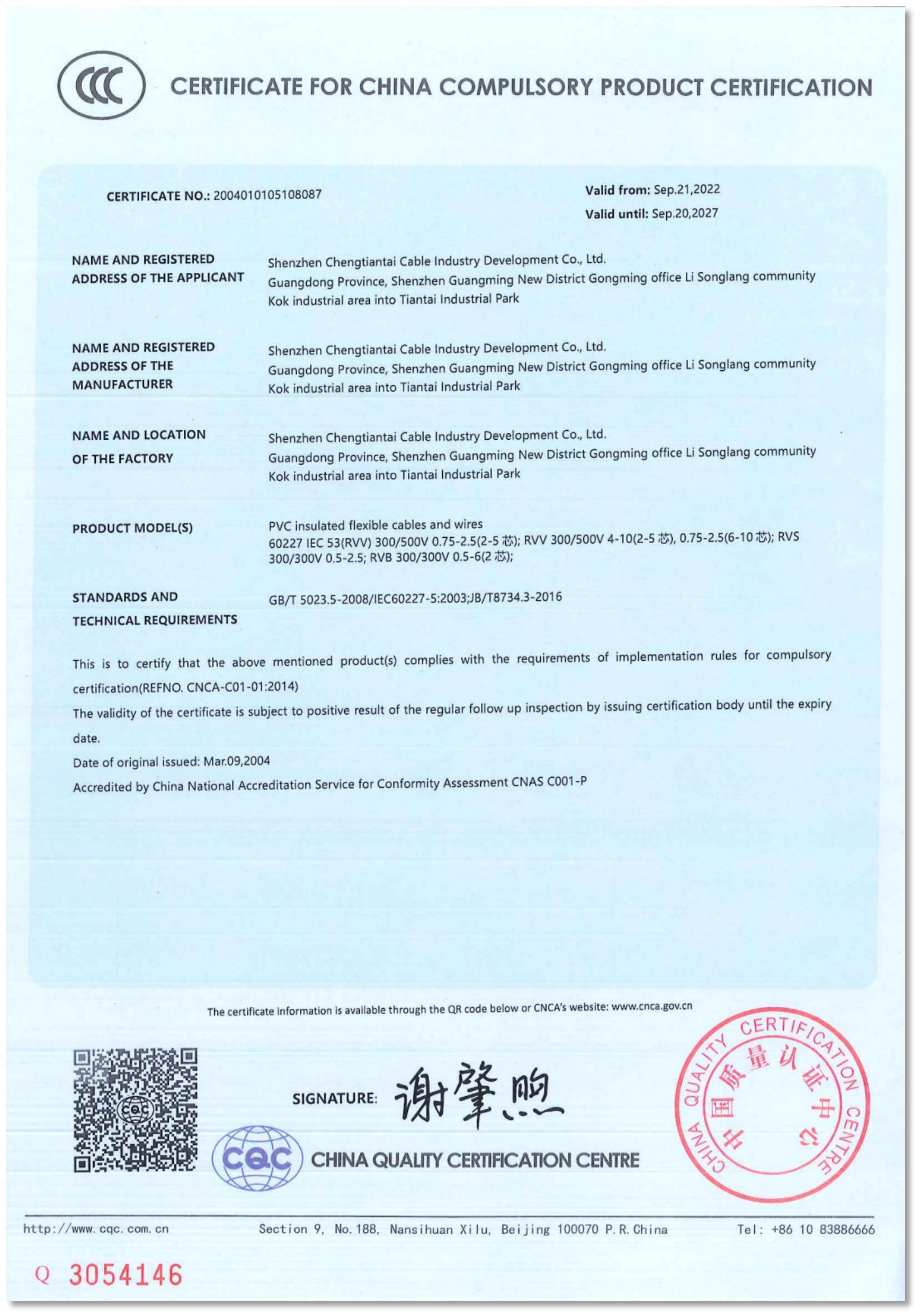

Сертификаты:

Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном

Гибкий кабель управления ПВХ изолированный и обтянутый щит с плетеным экраном

Советы:
При отправке запроса о кабелях или строительных проводах, пожалуйста, обратитесь к спецификации или параметрам кабелей, указанным ниже:
Название кабеля: Медный проводник изолированный ПВХ и обтянутый гибким кабелем управления
Напряжение: 450/ 750 В
Поперечное сечение: например: 3×2,5 мм2 (Это означает, что внутри этого кабеля есть три проводника, и размер каждого проводника составляет 2,5 квадратных миллиметра.)
Длина: например: 1000 метров
Порт и почтовый индекс: например: порт Янтянь,Шэньчжэнь, Китай. 518000
Это сэкономит вам много времени, а также поможет нам очень быстро подготовить вам точную цену.Спасибо!
