Модуль защиты оптической линии 1260 ~ 1650 нм, серийный порт RS-232, LC / UPC

Обзор

Модуль защиты оптических волокон GZ-OLP-M-LP представляет собой модуль автоматического переключения светового пути от неполадок основного волокна и оптоволокна режима ожидания, модуль одновременно контролирует основные волокна и оптоволокна режима ожидания,когда главный сигнал мощности оптического волокна ниже установленного значения, и
Сигнал оптического волокна в режиме ожидания является нормальным, модуль автоматически переключает оптический путь на оптический волокно в режиме ожидания;Когда сигнал питания оптического оптоволоконного питания в режиме ожидания ниже установленного значения, а главный сигнал оптического волокна нормален, модуль автоматически переключает оптический путь на основное оптическое волокно.Модуль поддерживает RS-232 серийный порт связи, может быть установлен по соглашению или запрос информации модуля.

Железные материалы
•Небольшие потери при введении канала и высокая стабильность
• Мониторинг в режиме реального времени мощности основного оптического волокна и оптоволокна ожидания. • Автоматический переключатель оптоволокна. • Поддерживает серийную связь с портом RS-232.

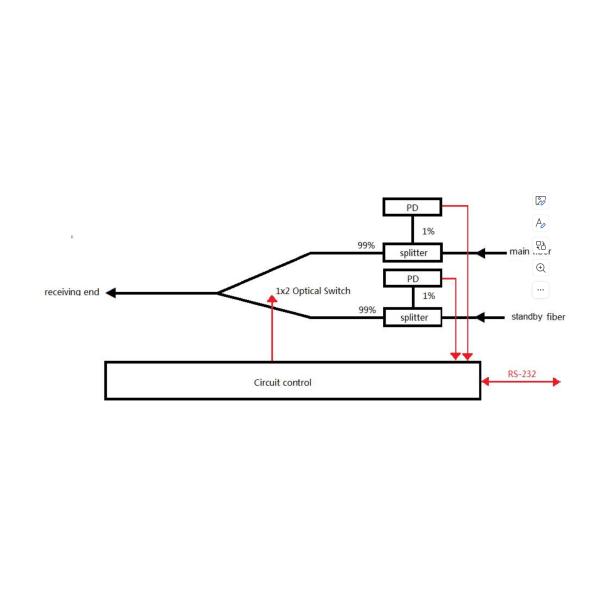

Схематическая схема

Спецификации

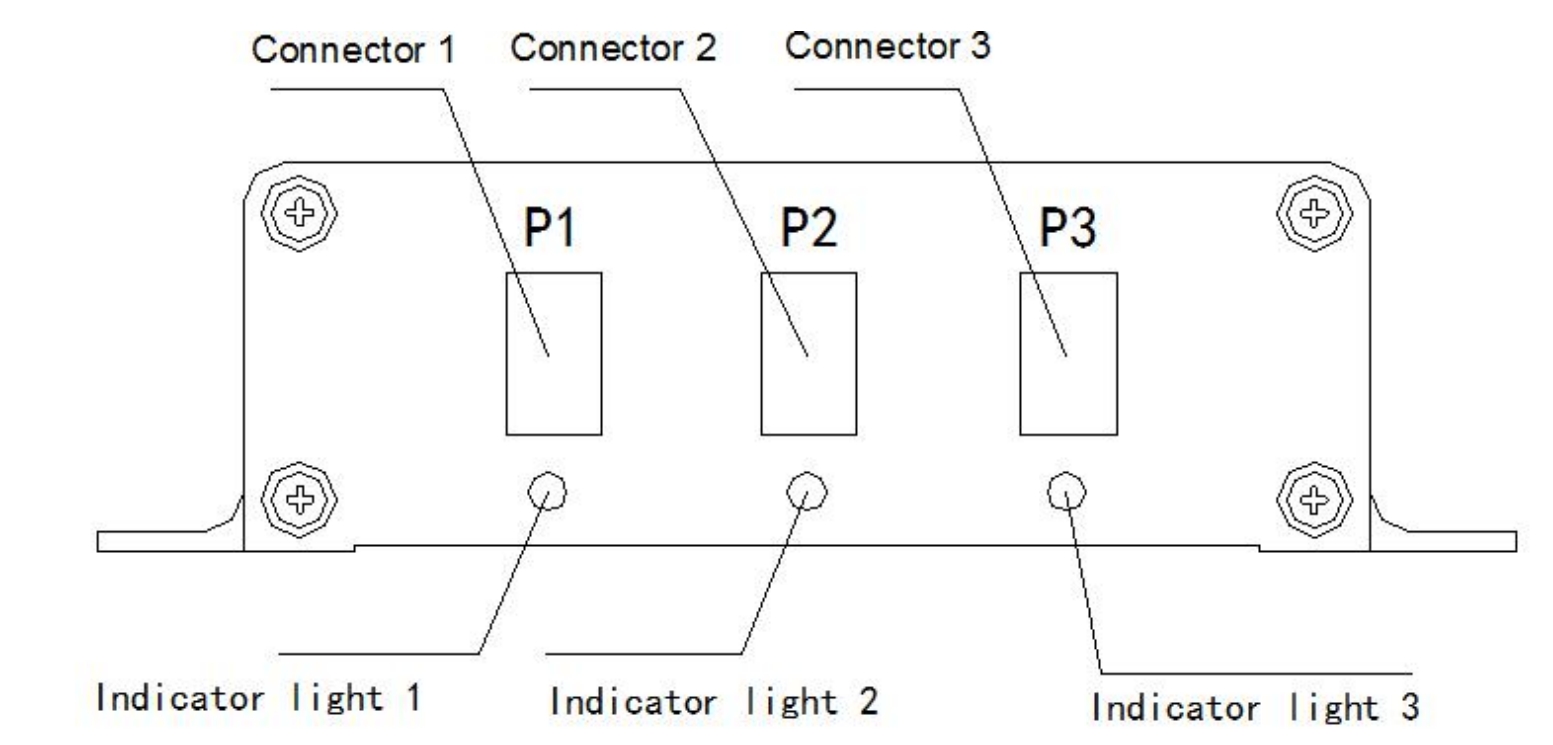

Описание панели

Подключатель 1: оптоволоконный подключатель (общий порт)
Соединитель 2: оптическое волокно Соединитель (основное волокно)
Соединитель 3: оптоволоконный соединитель (волокно в режиме ожидания)
Индикаторный свет 1: когда индикаторный свет зеленый, модуль работает как основное оптическое волокно; когда он красный, модуль работает как запасное оптическое волокно.
индикаторный свет 2: когда индикаторный свет зеленый, сигнал основного волокна нормальный; когда он красный, сигнал основного волокна неисправен
Индикаторный свет 3: когда индикаторный свет зеленый, сигнал готового волокна является нормальным; когда он красный, сигнал готового волокна не работает

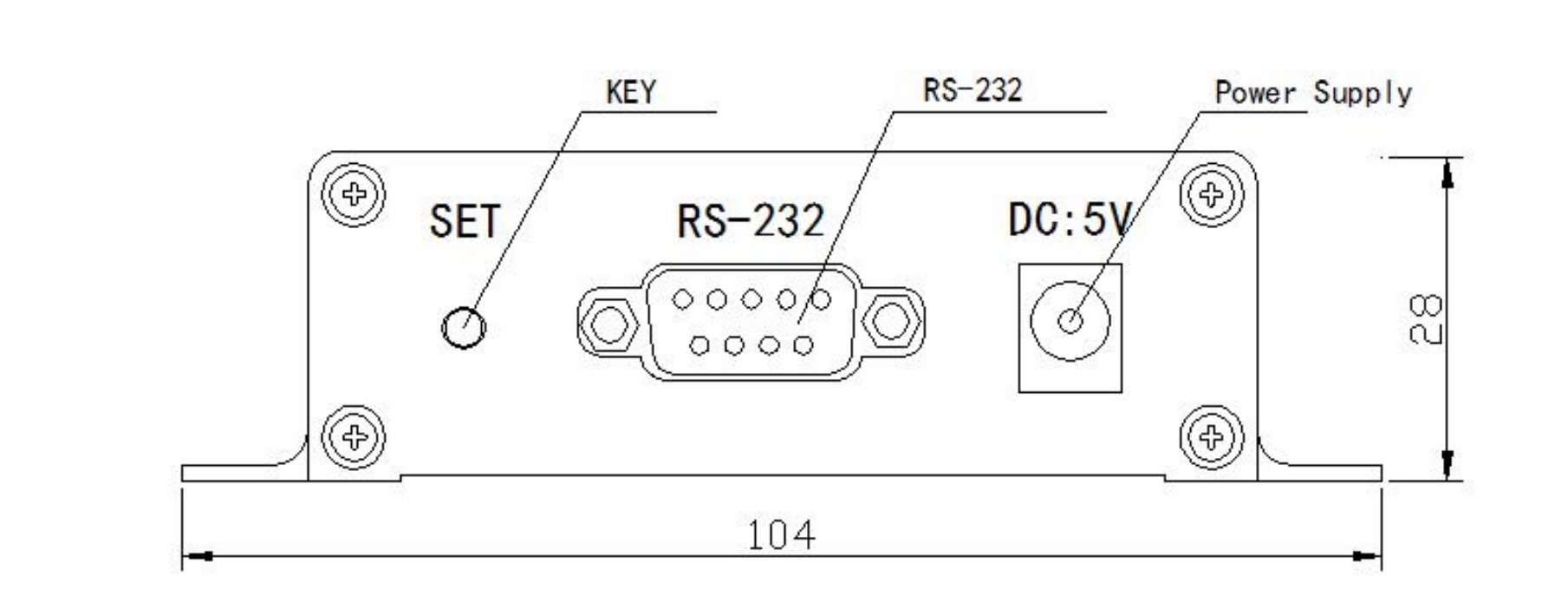

SET:Ключ используется для переключения между основным волокном и волокном ожидания
RS-232: интерфейс серийной связи;
Силовой интерфейс: 5 В/500 мА

Настройка по умолчанию
•RS-232:Коэффициент Baud:9600; Биты данных:8 бит; Бит остановки: 1 бит; Бит паритета:НЕТ; •Стоимость переключения оптической мощности: -35 дБм
SET:позволяет устанавливать

Определение пин RS-232
