Соленоид чашки всасывания робота подгонял длинную жизнь соленоида

Основные параметры продукта:

1. Имя и модель (p/n): замок u0730l шкафа электромагнитный

2. Стандартные условия испытаний:

диапазон температур 2,1: - ℃ 20 - + ℃ 65

относительная влажность 2,2: RH 5% до 95%

2,3 расклассифицированное напряжение тока: DC24 V

ваттность 2,4: 3W (DC24 v, r = ± 10% 190 Ω)

цикл деятельности 2,5: на: с = 0,05 s: 0,5 s (* сила в срок 5 s, ed 9% частоты силы дальше)

3. Возникновение: отсутствие повреждения, отказа, ржавчины, пятна поверхности

4. Электрические характеристики

напряжение тока деятельности 4,1: ± 10% DC24 V

сила 4,2: сила на DC24 v, ход 5mm, вытягивает ≥ 40g силы

сопротивление изоляции 4,3: DC500v, ≥ 50m Ω (между катушкой и рамкой)

4,4 высоковольтное: ac700v 50/60hz-1s, течение утечки ** 1mA (между катушкой и раковиной)

жизненный период 5,0: больше чем 200000 раз под нормальной пользой. (DC24 v, 0,2 секунды дальше, 0,2 секунды, нагрузка (механизм))

характеристика:

1. Раковина утюга сделана твердого материала, анти- усталости и стабилизированного представления

2. Sealant полон со связывая поверхностью для уменьшения удара

3. Обматывая провода аранжированы в заказе, и ошибка сопротивления между катушками между 0,5 омами

4. Топление катушки проконтролировано не позднее 60 градусов для поддержания сбалансированной магнитной силы

5. После особенного технологического прочесса, остаточная намагниченность небольшая.

инструкции:

1. Поглощенное вещество металл содержа утюг;

2. Контактирующая поверхность объекта, который нужно поглотить, поверхности разрежения электромагнита;

3. Ровный поверхность разрежения, лучший всасывание;

4. Толстый поглощенный материал, лучший всасывание;

5. Всасывание электромагнита чашки всасывания очень низко, и уменшения всасывания 20% когда блок 0.2mm;

6. Короче одиночная сила в срок, длинный жизнь электромагнита в конце месяца топления;

7. Во время обслуживания и диагностики оборудования, электропитание электромагнита должно быть повернуто для избежания сгореть;

8. Методы, который нужно общаться с накоплением остаточного магнетизма следующим образом: во-первых, размагнитьте ручной демагнетизор; во-вторых, уменьшите остаточную намагниченность путем изменение положительных и отрицательных поляков.



Вес		Упаковывая детали		Детали пересылки
N.W. (KG)	G.W. (KG)	Размер продукта (mm)	Размер коробки коробки (mm)	20GP	40GP	40HQ
0,3	0,4	27*30*53	350*310*180	/	/	/

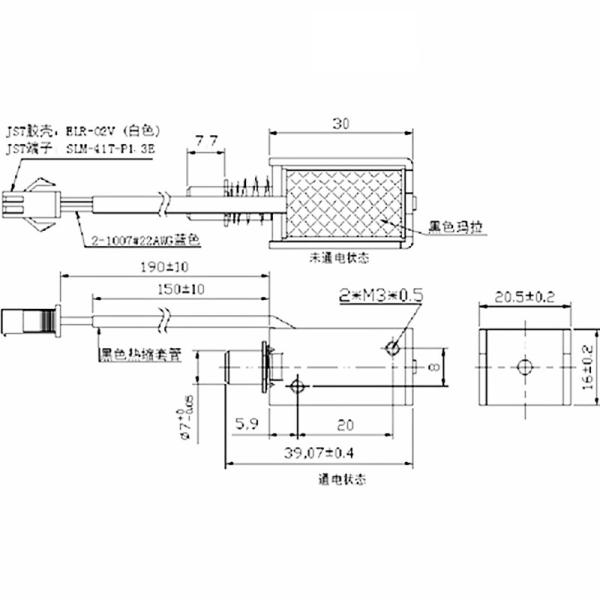

Чертеж размера продукта
