Безщеточный небольшой инструмент электрического двигателя KG-3225-012 4500RPM DC электрический

мотор dc 12v безщеточный

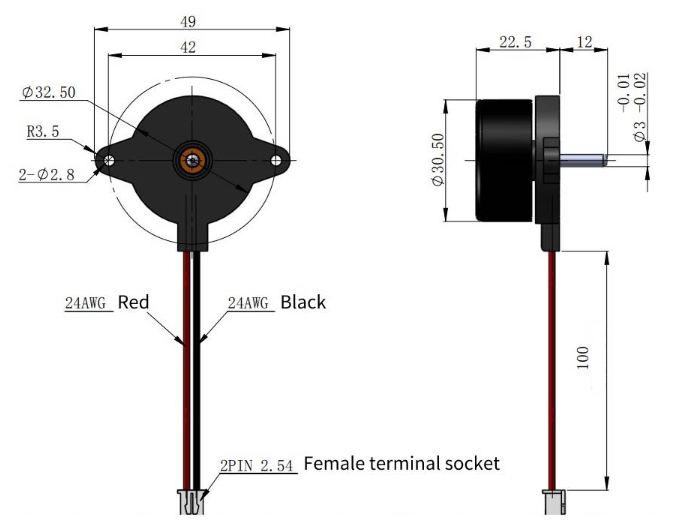

Чертежи

Спецификации представления

Безщеточная электрическая система мотора DC состоит из 3 частей: ротор, статор, и датчик положения. Воспринимать положения коммутирует течение замотки статора в некотором заказе согласно изменениям в положении ротора (то есть, обнаруживает положение поляка ротора магнитного по отношению к замотке статора, и производит сигнал положения воспринимая на решительном положении. После быть обработанным цепью преобразования сигнала, цепь переключателя мощности проконтролирована для того чтобы переключить обматывая течение согласно некоторому логически отношению). Напряжение тока работы замотки статора обеспечено цепью электронного переключателя контролируемой выходом датчика положения.

3 типа датчиков положения: магнитные чувствительное, светоэлектрический, и электромагнитный:

Для безщеточного мотора DC с магнитным чувствительным датчиком положения, свои магнитные компоненты датчика (как элемент Hall, магнитный диод, магнитная чувствительная трубка поляка, магнитный резистор или особенная интегральная схемаа, etc.) установлены на собрание статора для того чтобы обнаружить произведенные изменения магнитного поля когда постоянный магнит и ротор вращают.

Безщеточный мотор DC с светоэлектрическим датчиком положения оборудован с светоэлектрическим датчиком на собрании статора согласно некоторому положению. Ротор оборудован со светлым экраном, и источник света светоизлучающий диод или небольшой шарик. Когда ротор вращает, фоточувствительные компоненты на статоре периодически будут производить сигналы ИМПа ульс на некоторой частоте должной к влиянию затеняя плиты.
Безщеточный мотор DC используя электромагнитные датчики положения оборудован с электромагнитными компонентами датчика (как трансформаторы связи, переключатели близости, цепи LC резонирующие, etc.) установленными на собрание статора. Когда положение изменений ротора постоянного магнита, электромагнитное влияние причинит электромагнитный датчик произвести высокочастотные сигналы модуляции (которых изменения амплитуды с положением ротора).

Проще говоря, безщеточный мотор DC полагается на изменении чередуя частоты и формы волны входного сигнала волны тока на катушку статора безщеточного мотора, формируя магнитное поле которое вращает полно вокруг геометрической оси мотора вокруг обматывая катушки. Это магнитное поле управляет сталью постоянного магнита на роторе для того чтобы вращать, причиняющ мотор вращать. Представление мотора связано с факторами как номер магнитной стали, прочность магнитного потока магнитной стали, и ввод напряжения мотора, близко связано с проведением контроля безщеточных моторов, по мере того как входной сигнал постояннотоковой, который требует, что электронный губернатор преобразовывает его в 3 переменного тока. Оно также требует получать сигналы управления от приемника дистанционного управления контролировать скорость мотора для того чтобы отвечать потребностямы модельной пользы.

Общий, структура безщеточных моторов относительно проста, и реальный определитель их представления безщеточный электронный губернатор (также известный как электрический губернатор). Хороший электрический губернатор требует общего контроля процессов как дизайн программы управления микроконтроллера, расчет цепи, и сложный технологический прочесс, поэтому цена вообще гораздо выше чем это из безщеточных моторов.
