Электроинструменты Мотор 6-26V 5-25W Бесбросовый постоянный ток Мотор для силовых буровых инструментов

Спецификация производительности


Продолжительность

Основные подробности

Гарантия: 3 года

Номер модели: KG-2847DC26

Номинальное напряжение: 6-26 В

Номинальная скорость: 6095-11000 оборотов в минуту

Выходная мощность: 5-25 Вт

Постоянный ток: настраиваемый

Место происхождения: Гуандун, Китай

Тип: Бесчещевой двигатель постоянного тока

Применение: Электроинструментс

Номинальный крутящий момент: 122-174 г.см.

Рисунки

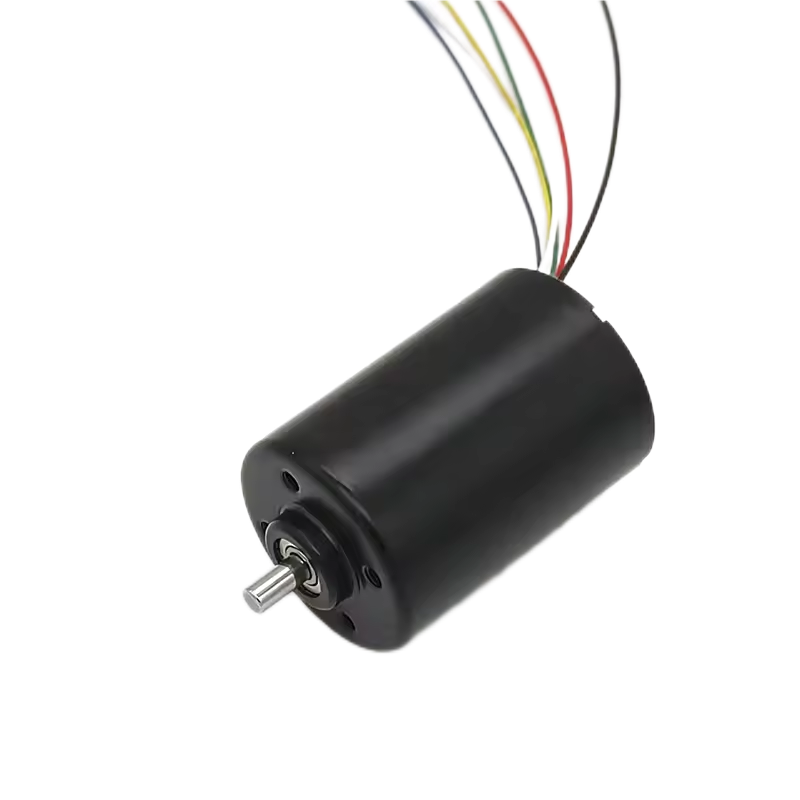

Моторная картина

Моторное применение

Строительство бесшовного двигателя постоянного тока

В этом двигателе постоянные магниты прикрепляются к ротору. На статоре расположены проводники, несущие ток, или обмотки арматуры.Они используют электрическую коммутацию для преобразования электрической энергии в механическую энергию.

Основное отличие конструкции между моторами с щеткой и без щетки заключается в замене механического коммутатора электрическим переключателем.Двигатель BLDC - это тип синхронного двигателя в том смысле, что магнитное поле, генерируемое статором и ротором, вращается на одной частоте.

Бесчещевой двигатель не имеет никаких коммутаторов для передачи тока.Поле внутри бесстылового двигателя переключается через усилителя, который запускается коммутационным устройством, как оптический кодер.

Дизайн двигателя без щетки постоянного тока может варьироваться в зависимости от того, является ли он в стиле "Out Runner" или "Inrunner".

• Outrunner - магнит поля представляет собой барабанный ротор, который вращается вокруг статора.

• Статор - это фиксированный барабан, в котором вращается магнитное поле.

Принцип работы бесбрюшевого двигателя постоянного тока

Закон силы Лоренца, который гласит, что всякий раз, когда проводник, несущий ток, помещается в магнитное поле, он испытывает
В результате силы реакции магнит будет испытывать равную и противоположную силу.

Когда катушки статора получают питание от источника, он становится электромагнитом и начинает производить равномерное поле в воздушном проеме.переключение делает для генерации волны напряжения переменного тока с трапециальной формыИз-за силы взаимодействия между электромагнитным статором и постоянным магнитным ротором, ротор продолжает вращаться.

С переключением обмоток как высоких и низких сигналов, соответствующая обмотка активируется как северный и южный полюсы.Постоянный магнитный ротор с Северным и Южным полюсами выровняются со статора полюсов, который заставляет двигатель вращаться.
