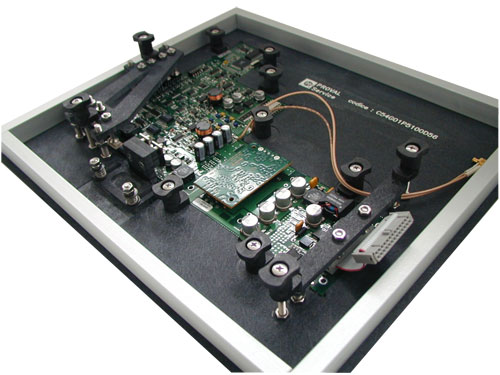

Использованный большим частью из наших клиентов из-за некоторых преимуществ:

1. Более быстрый располагать на производственную линию
2. низкие цены должные к отсытствиям усиленных баров
3. лучший чулок тома
4. лучший выход с различным типом доски на производственной линии

технология Поверхност-держателя (SMT) ведущий фактор управляя более высокими плотностями цепи на квадратный дюйм на PCBs. Сразу прикреплять компоненты и приборы в поверхность монтажных плат позволял продукты выполнить с много более высокие скорости цепи, позволил большей плотности цепи, и требует меньше внешних соединений. Эти выдвижения значительно понижали цены, улучшенное представление и надежность продукта. Однако, эти преимущества не приходят без их проблем. Печать затира припоя на умаляя размерах пусковой площадки, устанавливать более небольшие компоненты, и reflowing все собрания с их разнообразиями финишей и материалов прекращения как раз несколько из технических проблем которые инженер-технологи смотрят на каждый день.



Эта оценка может быть сделана в 3 путях

Если PCB доступен (предпочтительно заселенный) -, то наши инженеры по сбыту могут быстро оценить вашу доску.
Если проектные данные PCB доступны, то мы будем обрабатывать, будем анализировать, и удаленно будем определять его.
Вы можете сделать его используя правила представили под - наши клиенты быстро находят что над 2 методами самый легкий.
Gerber, Excellon, и другие требуемые данные
Земля Pin к оценке зазора пусковой площадки SMT

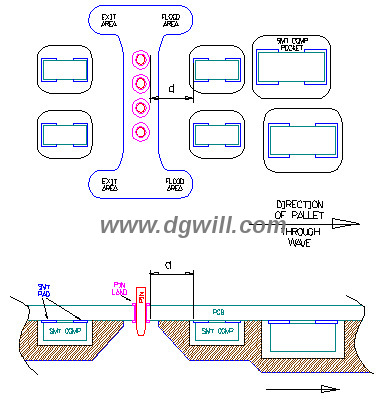

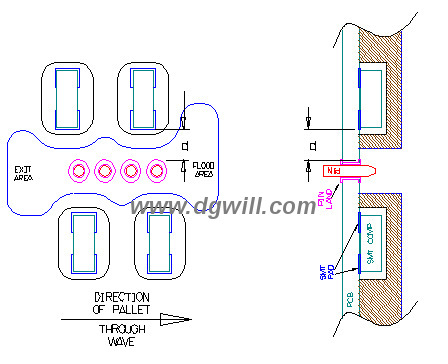

2 диаграммы под каждой частью шоу CSWSC во взглядах плана и раздела. Правую на диаграмму показано что больше зазора
требует когда ориентация соединителя перпендикулярна к волне.

Компоненты PTH обнаружили местонахождение параллельное к направлению через волну
Зазор необходим между землей штыря и пусковой площадкой SMT можно сделать довольно
небольшой, по мере того как припой не должен пропустить «под» компонентными карманами.






Причастности дизайна PCB - для дизайнеров доски - или respin

Мы часто вызваны на нашими клиентами для того чтобы помочь с определять возможности respin дизайна.
Мы определим проблемные участки внутри доска и предложим соотвествующие движения компонентов. (Идеально, прежде чем PCB будет изготовлен)
Однако, для дизайнеров доски читая это, смогите вы вспомнить другие 4 «правила» (состязаться с 100 другими правилами вы должны иметь плавать
вокруг в вашей голове).
Держите большие (высота) компоненты SMT далеко от зон PTH.
Выйдите ведущие и отставая области вокруг компонентов PTH как можно ясных.
Не положите никакие компоненты SMT не позднее 3mm (0,12") изо всех компонентов PTH.
Не положите все компоненты PTH в линию вдоль одного края доски - выйдите некоторый космос для того чтобы позволить нам поддержать маскировать в центре доски.
