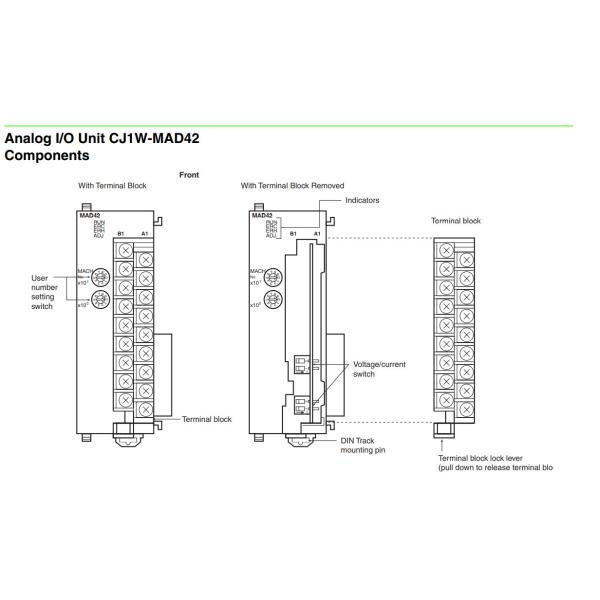

Модуль ввода аналога CJ1W-MAD42 серии PLC CJ1W-AD/DA/MAD Omron

Блок CJ1W-AD/DA/MAD I/O CJ-серий SYSMAC сетноой-аналогов

Последовательный объем микросекунды: Модели со сразу преобразованием присоединяются к компановке

• Блоки ввода аналога для преобразовывать входные сигналы ввода аналога в двоичные данные

• Сетноые-аналогов блоки вывода для преобразовывать двоичные данные в сигналы аналогового выхода

Особенности

Блоки ввода аналога

• Входной сигнал до 8 аналоговых сигналов с одним блоком.

• Функции включают линию обнаружение разъединения, усреднять, удерживание максимального значения, регулировку смещения/увеличения, и масштабирование. (Регулировка возмещенная/увеличение не поддержана CJ1W-AD042. Шкалирование поддержано только CJ1W-AD042.)

• Высокоскоростное преобразование A/D в 20 μs/point с функцией сразу преобразования * (CJ1W-AD042 единственное).

Сетноые-аналогов блоки вывода

• Выход до 8 аналоговых сигналов с одним блоком.

• Функции включают удерживание выхода, регулировку смещения/увеличения, и шкалирование. (Регулировка возмещенная/увеличение не поддержана CJ1W-DA042V. Шкалирование поддержано только CJ1W-DA08V/DA08C/DA042V.)

• Высокоскоростное преобразование D/A в 20 μs/point с функцией сразу преобразования * (CJ1W-DA042V единственное).

Сетноые-аналогов блоки I/O

• Входной сигнал до 4 аналоговые сигналы и выхода до 2 аналогового сигнала с одним блоком.

• Функции включают линию обнаружение разъединения, входной сигнал усредняя, шкалирование, удерживание максимального значения входного сигнала, удерживание выхода, преобразование коэффициента, и смещенную регулировку увеличения. * инструкции сразу преобразования для высокоскоростных блоков можно использовать для создания последовательного времени на ответ от входного сигнала через преобразование данных и выход.

Спецификации
