Серия продукта

Автоматизация безопасности сработанности

Тип продукта

Модуль безопасности

Имя модуля безопасностью

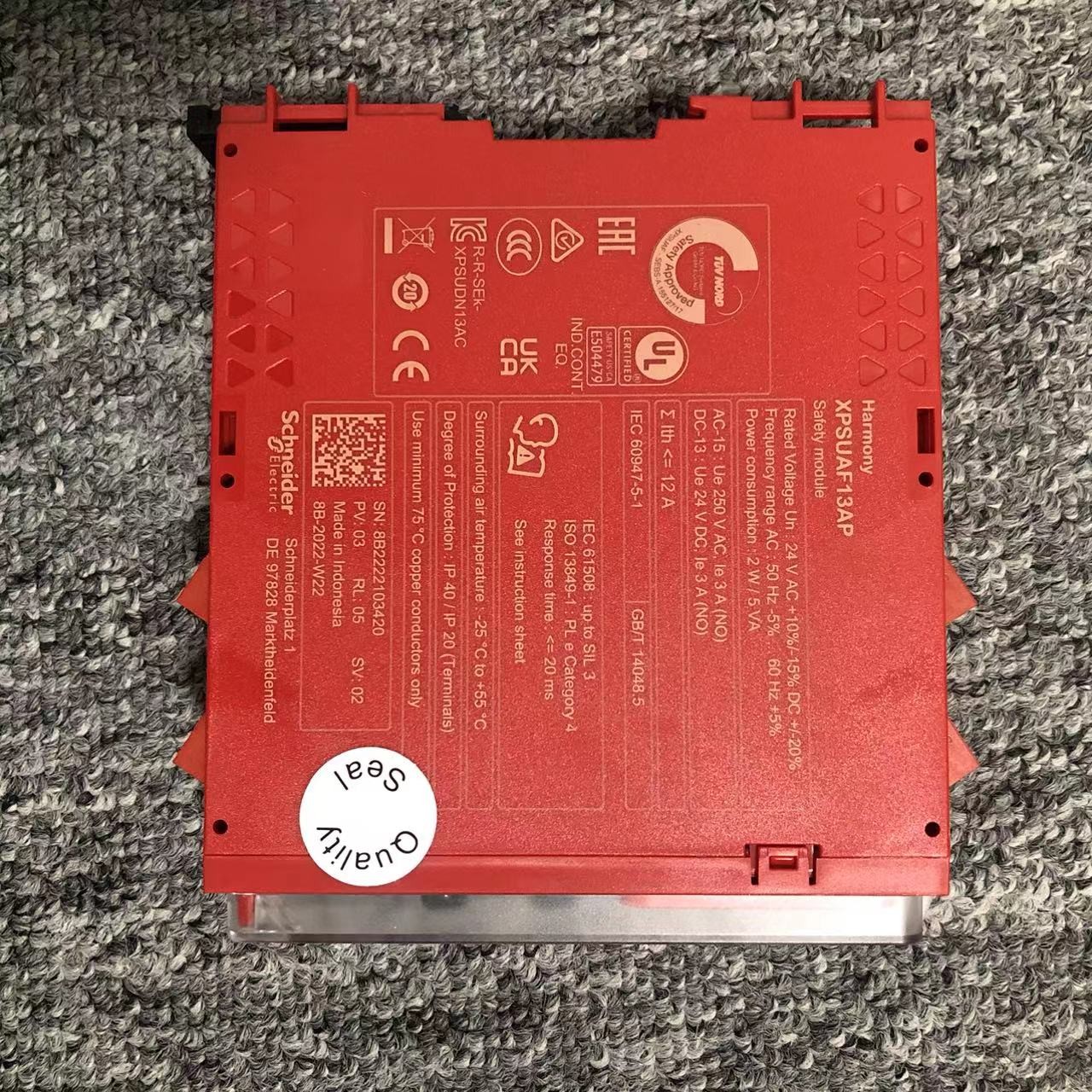

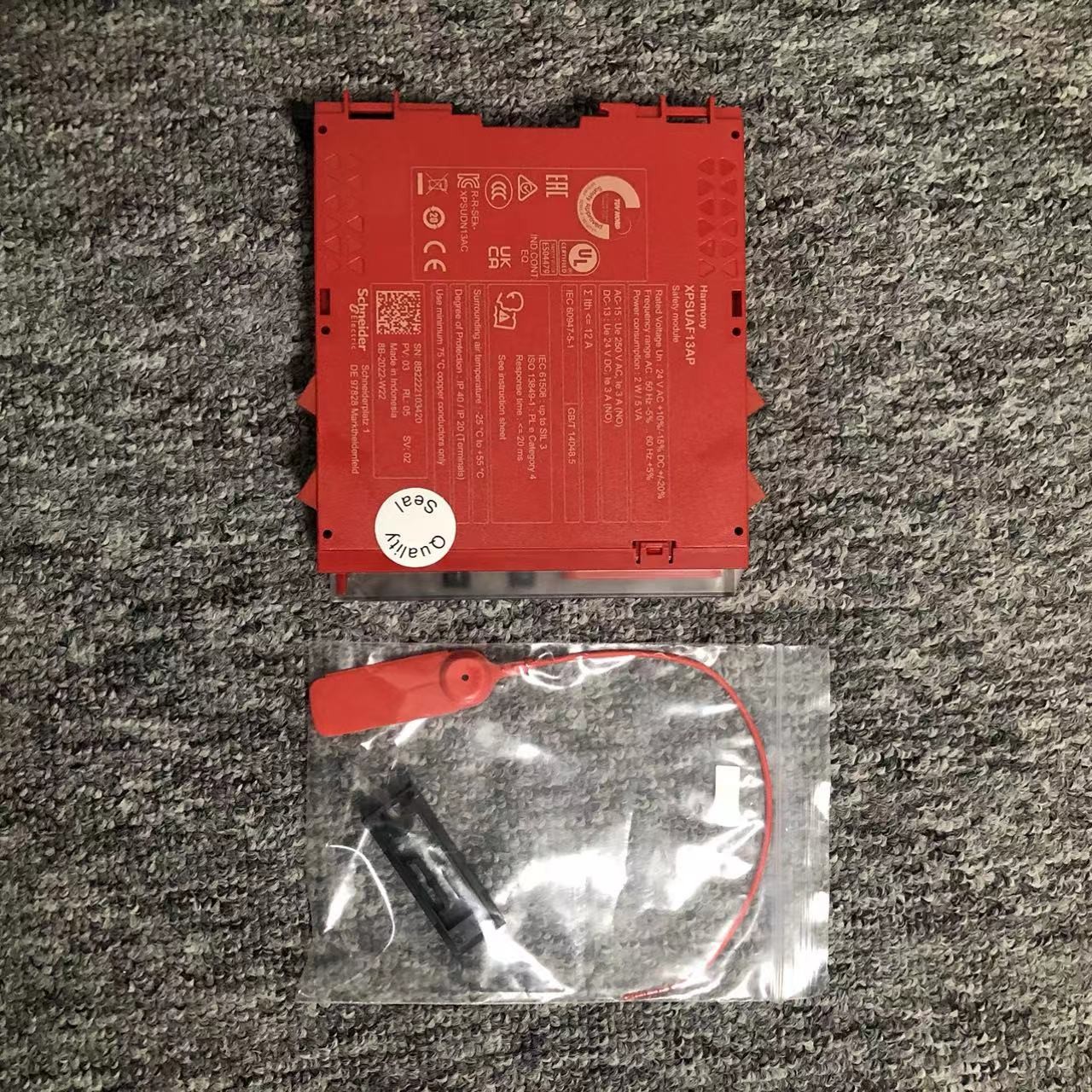

XPSUAF

Применение модуля безопасностью

Контролировать antivalent контакты

Для аварийной остановки, предохранителя и светлого контроля занавеса

Функция модуля

Кнопка аварийной остановки с 2 контактами NC

Монитор защиты использует 1 или 2 переключателя предела

Контроль 2 датчика PNP

Магнитный контроль переключателя

Светлый контроль экрана

Переключатель RFID

Контролирующ electrosensitive оборудование защиты (ESPE)

Контроль датчика близости

Уровень безопасности

Смогите достигнуть класса e/4 PL в согласии с ISO 13849-1

Смогите достигнуть SILCL 3 в соответствии с IEC 62061

SIL 3 можно достигнуть в согласии с IEC 61508

Безопасный и достоверные данные

MTTFd > 30 лет исполняет с ISO 13849-1

>= 99% Dcavg в соответствии с ISO 13849-1

PFHd = 1.13E-09 в соответствии с ISO 13849-1

HFT = 1 исполняет с IEC 62061

PFHd = 1.13E-09 в соответствии с IEC 62061

SFF > 99% исполняют с IEC 62061

HFT = 1 исполняет с IEC 61508-1

PFHd = 1.13E-09 в соответствии с IEC 61508-1

SFF > 99% в соответствии с IEC 61508-1

Тип = b соответствуют IEC 61508-1

Тип электрической цепи

Пары NC

Пары PNP

Пары Antivalent

Пары OSSD

Связывать проволокой емкость

Отделяемый терминал винта, 0,2… ² 2.5mm трудного или мягкого

Отделяемый терминал винта, 0,25… проводника ² 2.5mm гибких одиночных с обручем провода

Отделяемый терминал винта, провод 0,2… ² 1.5mm трудный или мягкий двойной

Отделяемый терминал винта, 2 x 0,25… 1 mm провода ² гибкого с обручем провода без конца кабеля, с шатоном

Отделяемый терминал винта, 2 x 0,5… провода ² 1.5mm гибких с обручем провода с концом кабеля, с рамкой

Расклассифицированная подача напряжения [мы]

24 V AC - 15… 10%

24 V DC-20… 20%

Дополнительная информация

Синхронизируйте время между 2 входными сигналами

0.5s

2 s

4 s

Тип запуска

Автоматический/руководство/проконтролированный

Расход энергии [w]

2,0 DC V W 24

Расход энергии VA

5,0 AC v VA 24 50/60 Hz

Тип предохранения от входного сигнала

Внутренний, электрон

выходы безопасности

3 НЕТ

входные сигналы безопасности

2

Максимальное сопротивление трубопровода

500 Ω

Совместимость входного сигнала

Нормально замкнутая цепь исполняет с ISO 14119

Переключатель предела XC исполняет с ISO 14119

Механические контакты исполняют с ISO 14119

Нормально замкнутая цепь исполняет с ISO 13850

Пара Antivalent соответствует ISO 14119

Пара OSSD исполняет с IEC 61496-1-2

датчик близости PNP 3-провода

Течение Rated работая

5 AC-1

3 AC-15

5 DC-1

3 DC-13

выходы контроля

пульсированный выход 3

Тип вход-выхода

Полупроводник пульсировал диагностический выход Z1, 20 мам

Обычное нагревая течение

8 a

Взрыватель для пользы с реле

10 gG ОТСУТСТВИЕ цепи выхода реле в соответствии с IEC 60947-1

Минимальное течение выхода

10 мам для выхода реле

Минимальное напряжение тока выхода

15 v для выхода реле

Максимальное время на ответ на входном сигнале открытом

госпожа 20

Расклассифицированное напряжение тока изоляции

250 v (уровень загрязнения 2) в соответствии с EN/IEC 60947-1

Расклассифицированный импульс выдерживает напряжение тока [Uimp]

4 kV класса перенапряжения II соответствует EN/IEC 60947-1

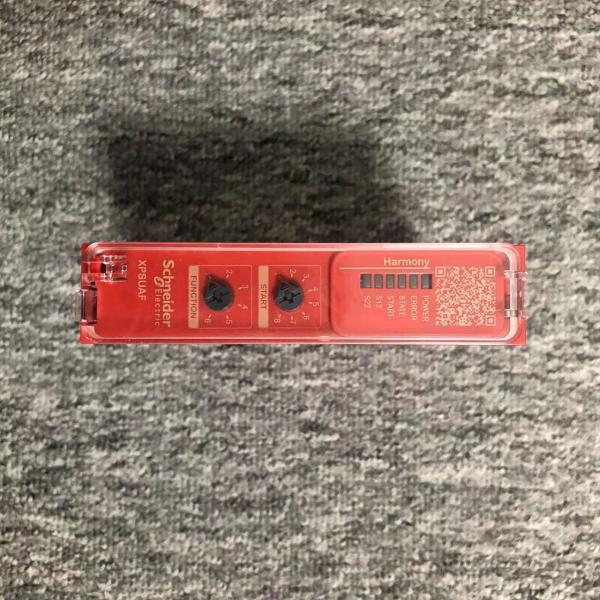

Местная индикация сигнала

Сила индикатора СИД (зеленая) дальше:

Ошибка индикатора СИД (красная):

Начало индикатора СИД (желтое):

Состояние безопасности индикаторной лампы СИД (желтое):

Входной сигнал S12 безопасности индикаторной лампы СИД (желтый):

Входной сигнал S22 безопасности индикаторной лампы СИД (желтый):

Режим установки

ведущий брус DIN 35 mm

глубина

120 mm

высота

100 mm

ширина

22.5mm

Чистый вес продукта

0.200kg
