• Местное СИД состояния
• Местные глубокие переключатели/кнопки тарировки
• Автоматический настраивать с динамическим выбором увеличения
• Использует ХАРТ 5
• Простая тарировка через местный интерфейс

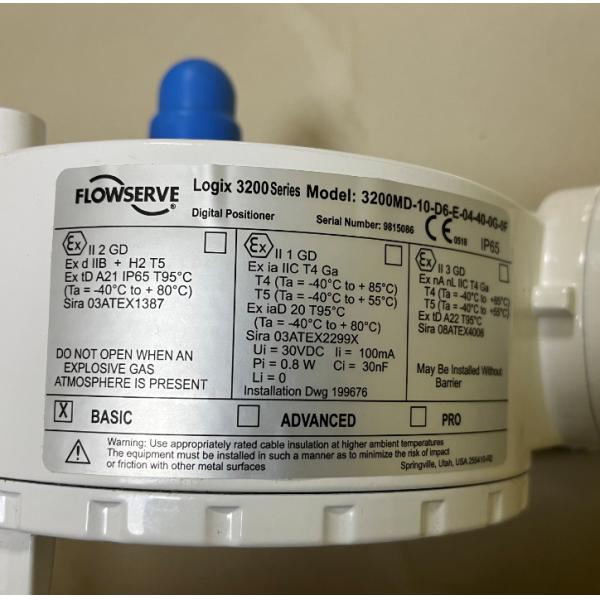

• Взрывозащищенное приложение расклассифицировало класс я группы B-D разделения 1, бывший d IIB+H2, AEx d IIB+H2
• Внутреннеприсуще безопасный расклассифицированный класс я, Div 1, группы A-G, бывшее ia IIC, ia IIC AEx
• Не-Incendive класс я Div 2 A-D, бывший nA
• SIL 2

Спецификации

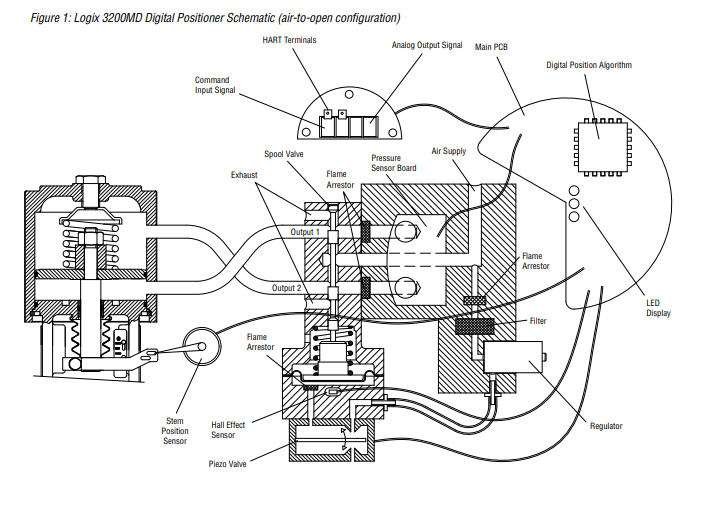

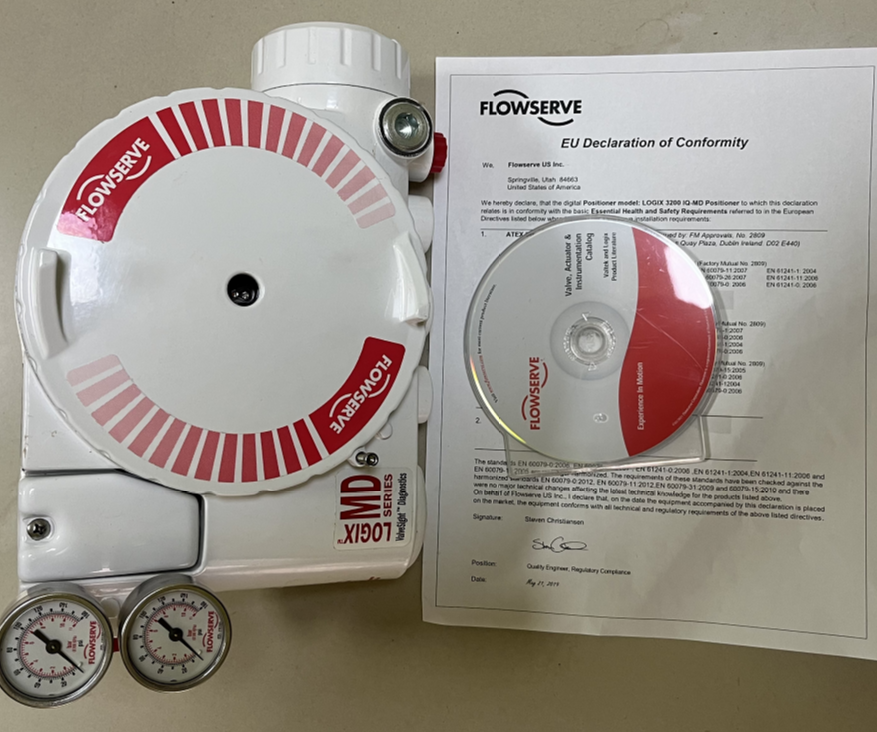

Позиционер Logix 3200MD электрическая аппаратура обратной связи. На диаграмму 1 показано позиционер Logix 3200MD установленный на двух-действуя линейный привод для воздушно-к-открытого действия. Logix 3200MD получает силу от двухпроводного, входной сигнал мам 4-20. Однако, в виду того что этот позиционер использует com ХАРТА? munications, 2 источника можно использовать для сигнала команды: Сетноой-аналогов и цифров. В сетноом-аналогов источнике, сигнал мам 4-20 использован для источника команды. В источнике цифров, проигнорирован уровень сигнала мам входного сигнала 4-20 и цифровой сигнал, отправленный через ХАРТ, использован как источник команды. Источнику команды можно получать доступ к с программным обеспечением ValveSight, коммуникатором ХАРТА 375, или другим программным обеспечением хозяина. Определено ли в источнике сетноых-аналогов или цифров, 0% всегда как закрытая позиция клапана и 100% всегда определено как открытая вакансия клапана. В сетноом-аналогов источнике, сигнал мам 4-20 преобразован к проценту. Во время тарировки петли, определены сигналы соответствие к 0% и 100%.

Более детальный пример объясняет функцию управления. Примите что блок установлен следующим образом:

• Блок в сетноом-аналогов источнике команды.

• Изготовленная на заказ характеризация неработающая (поэтому характеризация линейная).

• Никакие мягкие пределы не позволили. Отсутствие набора MPC.

• Клапан имеет нул отступлений с присутствующим входным сигналом 12 мам.

• Тарировка петли: 4 мамы = команда 0%, 20 мам = com 100%? mand.

• Привод tubed и позиционер установленные воздушно-к-открытые

Примечание: Подача воздуха должна соответствовать ISA стандартному ISA 7.0.01 (пункт росы по крайней мере 18 градусов Градуса Фаренгейта под температурой окружающей среды, размером частицы под 5 микронами-одн микрона рекомендовать-и содержанием масла для превышения одной части в миллион).
