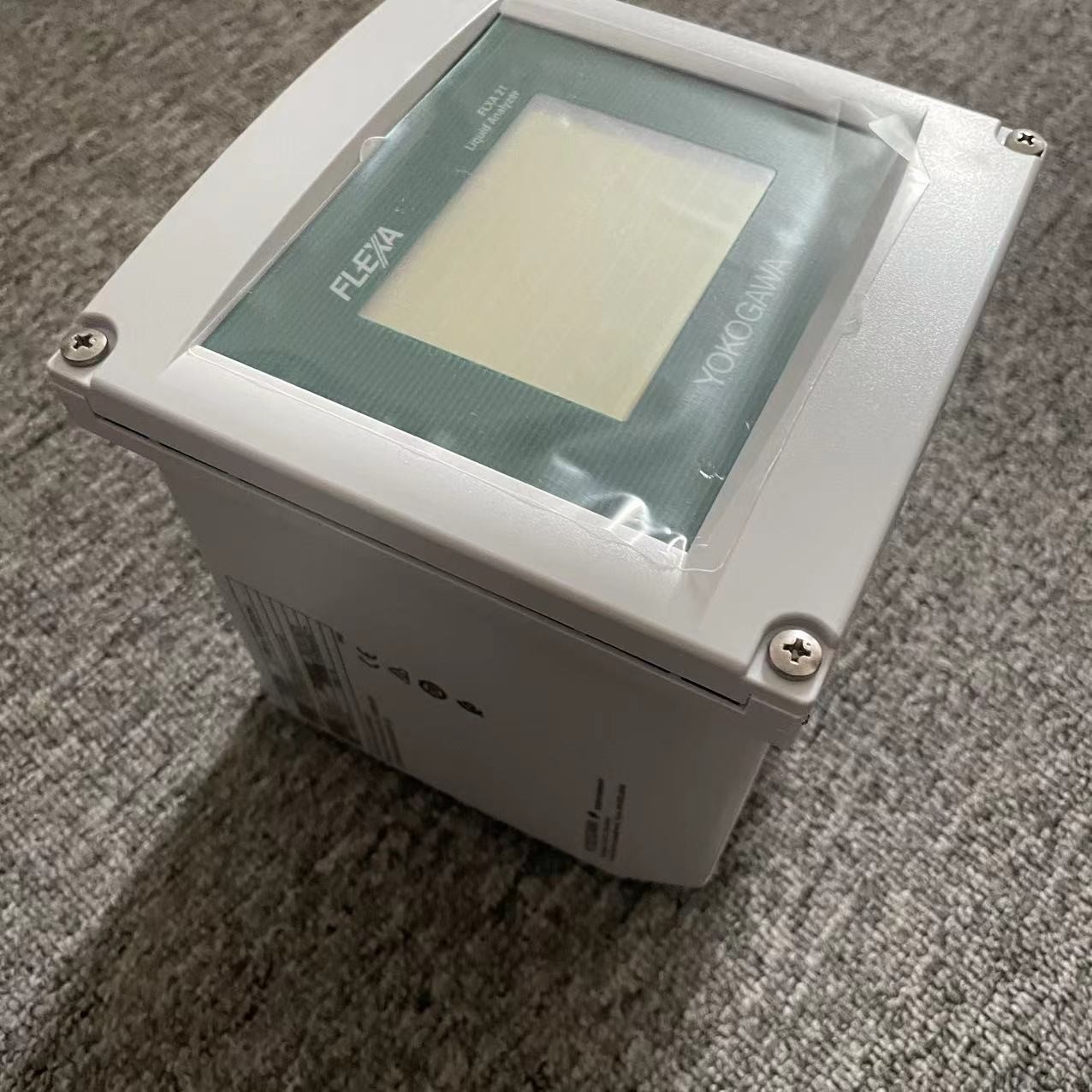

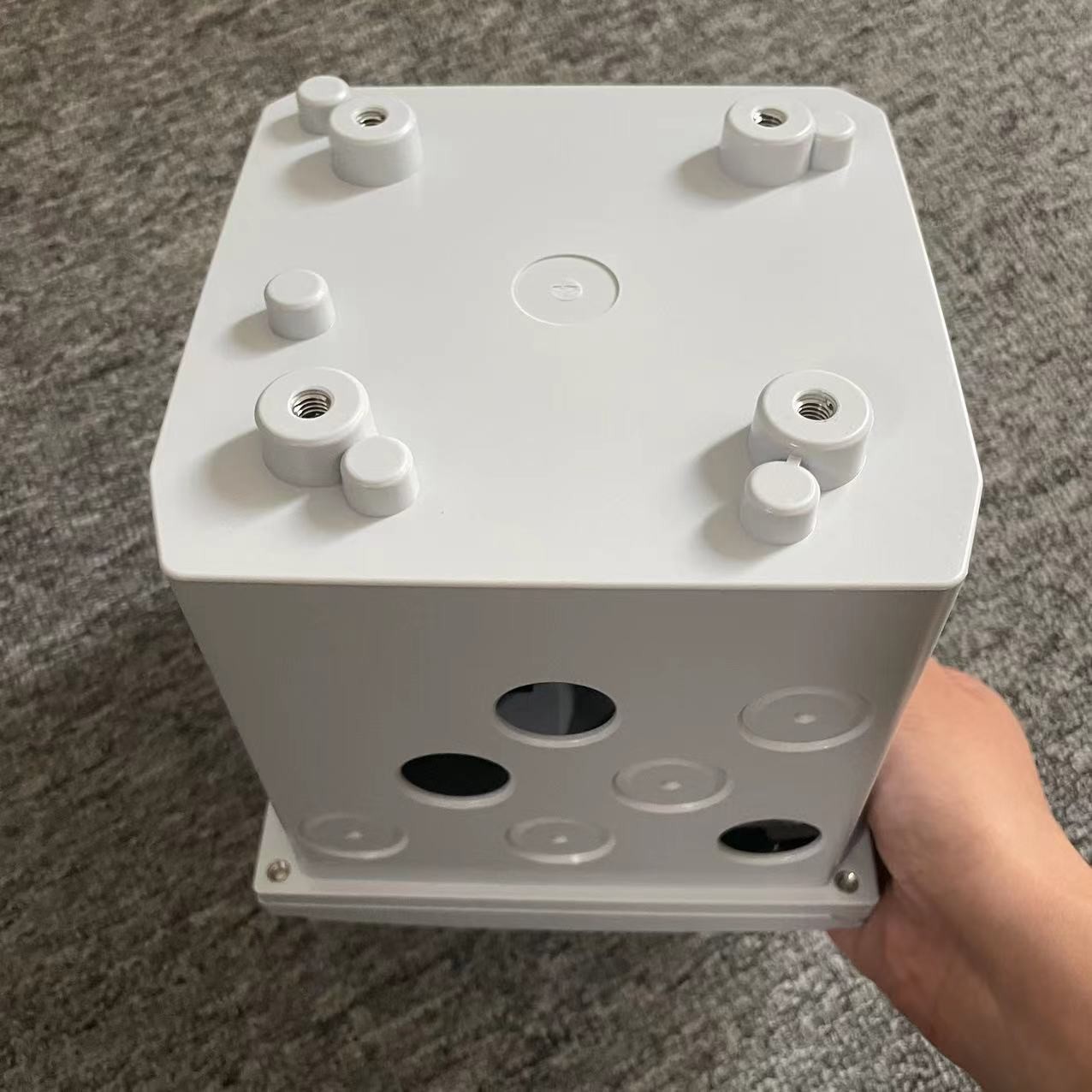

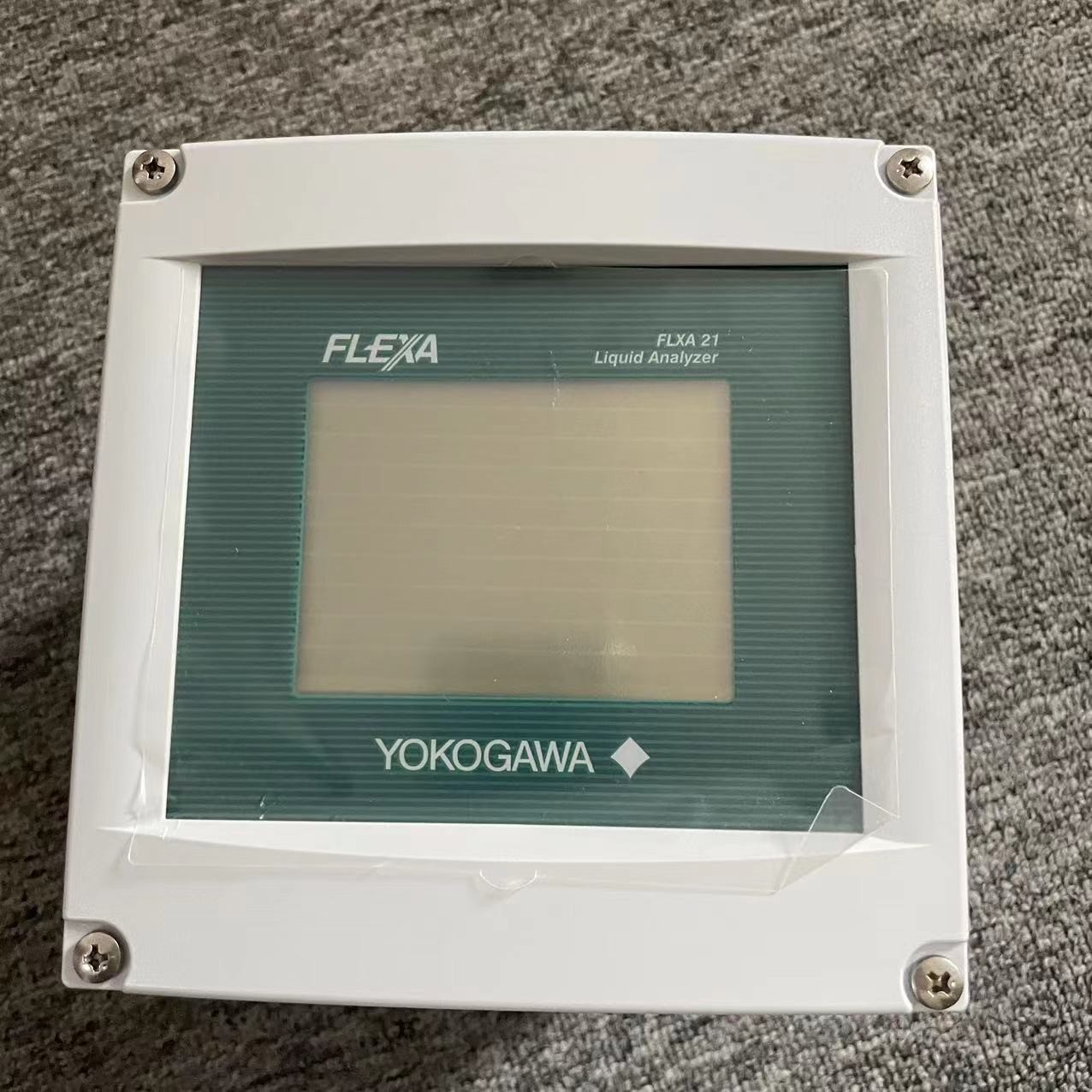

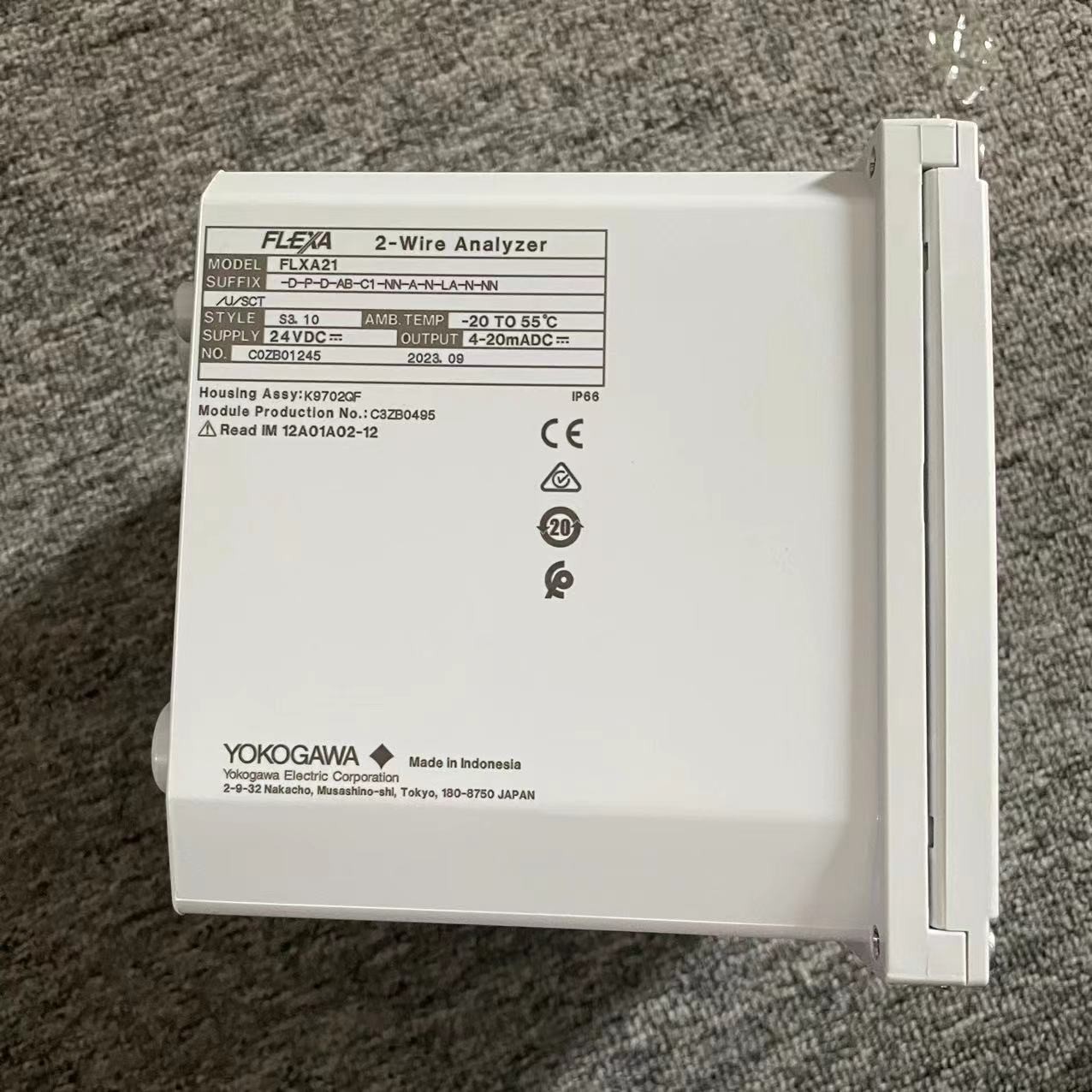

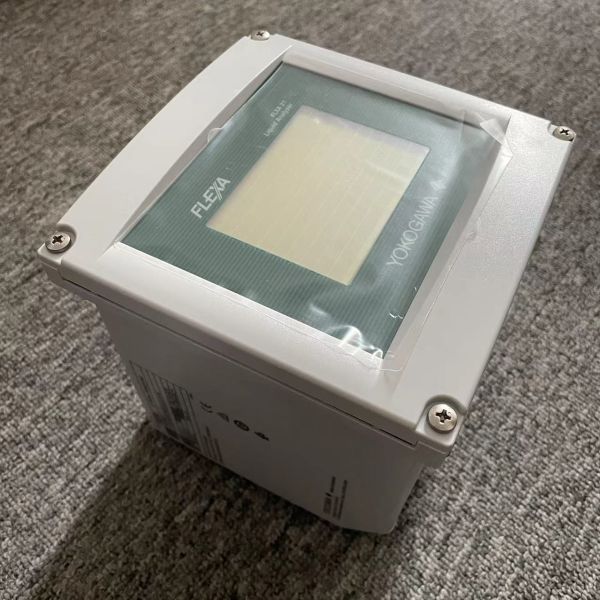

Домашний дисплей (когда два датчика подключены) 6.35 Tag:PH 24.9 4mA PH1 20mA °C 24 mV pH Tag:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J Рисунок 1.8 Пример домашнего дисплея Домашний дисплей Домашний дисплей появляется при запуске, когда два датчика подключены и дисплей MONITOR отключен. (Главный дисплей недоступен при подключении только одного датчика) A: Значение измерения: Первичное значение (большие буквы/выбираемое пользователем) B, C: Значение измерения:Вторичные и третичные значения (маленькие символы) D: Единица для первичного значения E: No тега (программируемый пользователем) F: No датчика G: индикатор состояния датчика (Больше ■ укажите лучшее состояние.) H:Индикаторы "Остановить/омыть" (появляются только во время операции "Остановить/омыть") J: Аналоговый выходной дисплей и параметр (например: PH1...PH=Параметр, 1=номер датчика) K: Показатели неисправности/предупреждения (указываются мигающими только при состоянии неисправности/предупреждения) 4mA Diff-pH 20mA pH 0,03 C 6,35 24.9 °C 24 мВ:PH pH Вычисленные данные 4mA PH1 20mA pH 10.38 R(1) 25.0 °C 19 mV pH 10.38 Тэг:PH Redundant system Рисунок 1.9 Пример домашнего отображения вычисленных данных и избыточной системы n Zoom display Next 20 12 4 mA 15.00 HOLD FAIL WASH Следующий рисунок 1.10 Пример увеличения дисплея При нажатии кнопки увеличения на главном дисплее отображается увеличение.Дисплей Zoom показывает легко читаемый графический дисплей состояния вывода. Нажатие "Next" отображает состояние контакта, если связь настроена на распределитель PH201G. Нажатие "Next" снова отображает информацию о состоянии прибора. <1.ВНИМАНИЕ И ОБЯЗАНИЕ> 1-9 IM 12A01A02-01E 9-е издание : 23 марта 2018-00 n Тенденционный дисплей 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH Минимальный Максимальный Средний Текущий Процесс Время Тег:Значение измерения (pH) Максимальное значение на этом дисплее Минимальное значение на этом дисплее PH pH1 A D B G E C F Рисунок 1.11 Пример отображения тренда Показание тренда Показание тренда появляется при нажатии кнопки Trend на дисплее Zoom. A: ось X; ось времени (пользователь может программировать от 15 минут до 14 дней) B:Ось Y; Ось значения измерения (программируемая пользователем) С: Тег No D: Текущее значение измерения с единицей E: Тенденция (максимальные, минимальные и средние значения во время обновления отображения) F:Икона (текущее значение измерения), и максимальные и минимальные значения до обновления отображения) G: индикаторы неисправности/предупреждения (указываются мигающими только при состоянии неисправности/предупреждения)
