Спецификации
Номер модели :
JC2432S024N
Место происхождения :
Китай
Количество минимального заказа :
300
Условия оплаты :
L/C, T/T
Способность поставки :
5000pcs/day
Срок поставки :
28day
Размер :
2.4inch
Разрешение :
240*320
Касание :
Без касания
Имя :
JC2432S024N
Внешний размер :
77,18 (L) X42.72 (W) MM
Вес продукта :
35 (g)
Описание

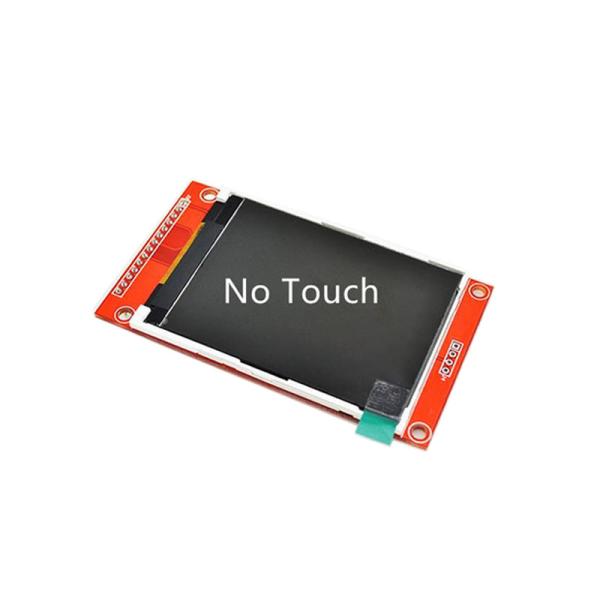

4 дюйма без модуля 2,4" касания SPI LCD TFT экран дисплея модуля дисплея 240*320 ILI9341 TFT умный

Обеспечьте 51 MCU, stm32 MCU, пример программы Arduino, скопируйте связь загрузки к браузеру для загрузки информации

Характер продукции

◎Размер: 2,4 автобус дюйма SPI серийный

◎Разрешение: 240*320

◎Водитель 51/AVR/STM32, подает код начинания

◎2,8 модуль дюйма SPI LCD, без водителя касания только 4 IO, с касанием только

◎9 водителей IO, разрешение 240*320

С и без касания, 2 варианта.

Включенный пакет:

1× 2,8 модуль 240*320 дюйма SPI TFT LCD с касанием или без касания

Параметры продукта

Имя Параметр
SKU JC2432S024N
Цвет дисплея Цвет RGB 65K
Режим касания Без касания
Размер экрана 2,4 (дюйм)
Тип TFT
Водитель IC ILI9341
Разрешение 240*320 (пиксел)
Интерфейс модуля 4-wire SPI
Активная область 48,96 (l))X36.72 (W) MM

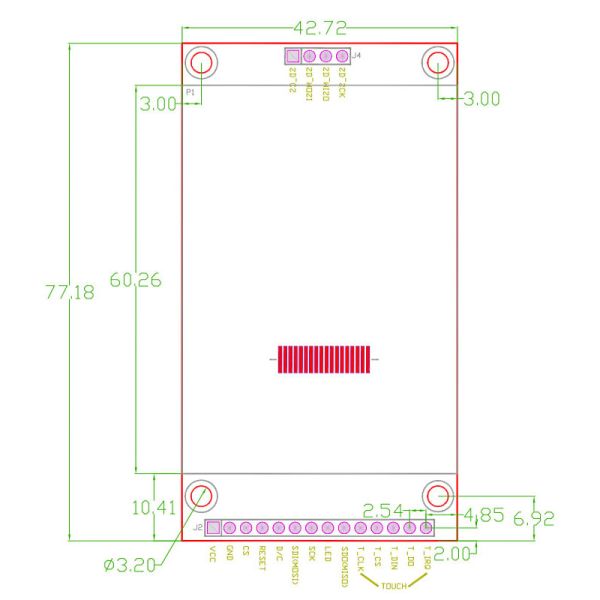

Внешний размер 77,18 (L) X42.72 (W) MM
Рабочая температура -20℃~60℃
Температура хранения -30℃~70℃
Рабочий потенциал 3.3V
Визуальный угол час 12:00
Вес продукта (содержание пакета) 35 (g)

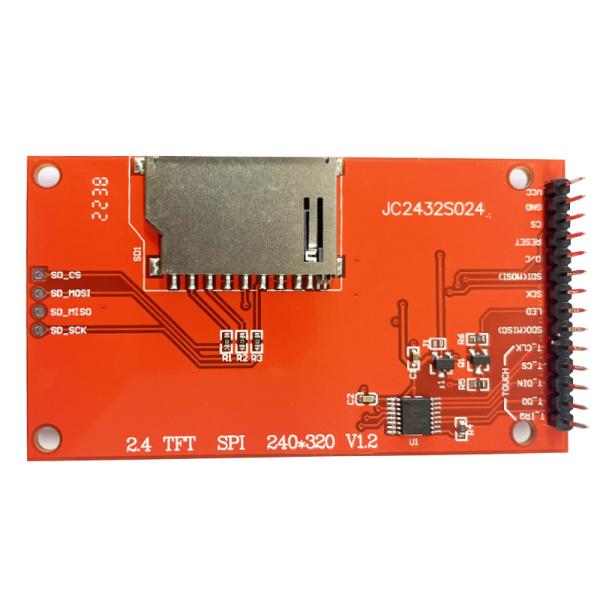

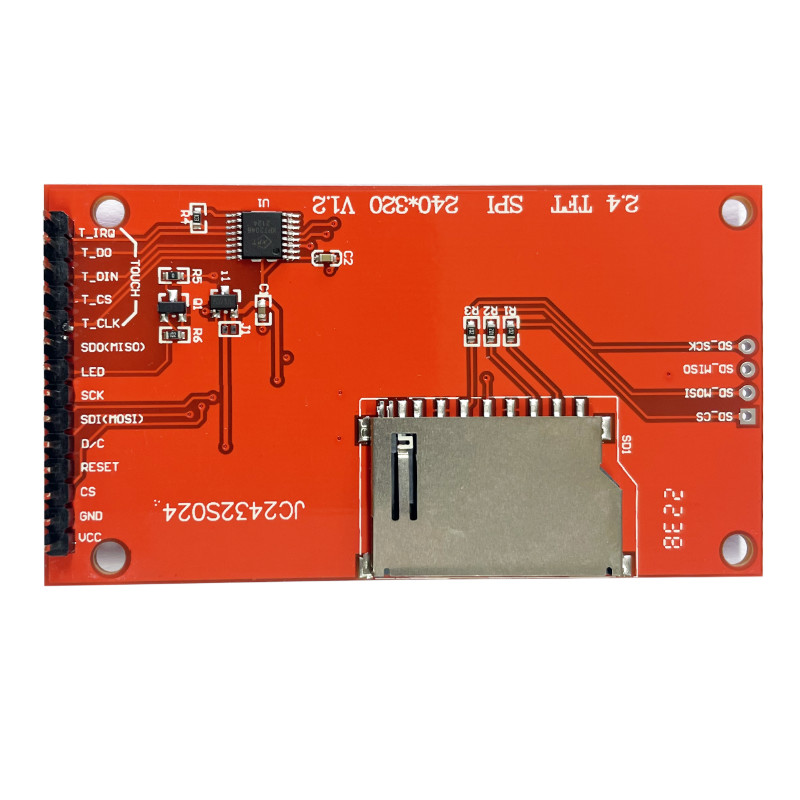

Определение интерфейса



Номер Ярлык Pin Описание Pin
1 VCC потребляемая мощность 5,0
2 GND Земля силы
3 CS Сигнал обломока LCD отборный, активный низкий уровень
4 ОСТАТКИ Сигнал возврата LCD, низкоуровневый возврат
5 D/C Выбор регистра контроля
6 SDI (MOSI) Передача контрольных данных
7 SLK Сигнал часов
8 СИД Осветите контроль контржурным светом, высокопоставленное освещение, подключенное с 3.3V
9 SDO (МИСО) Автобус SPI прочитал сигнал данных
10 T_CLK Сигнал часов автобуса касания SPI
11 T_CS Сигнал выбора обломока экрана касания, низкоуровневый позволяет
12 T_DIN Входной сигнал автобуса касания SPI
13 T_DO Выход автобуса касания SPI
14 T_IRQ Сигнал прерывания экрана касания, низкоуровневый когда касание будет обнаружено
