4,3 модуль дисплея Lcd цвета дисплея SSD1963 модуля 480x272 Tft Lcd дисплея LCD дюйма
4,3 модуль дисплея Lcd цвета дисплея SSD1963 модуля 480x272 Tft Lcd дисплея LCD дюйма
Спецификации
Номер модели :
JC4827M043N
Место происхождения :
Китай
Количество минимального заказа :
50PCS
Условия оплаты :
L/C, T/T
Способность поставки :
5000PCS/day
Срок поставки :
28day
Имя :
JC4827M043N
Размер :
4,3 дюйма
Режим касания :
Без касания
Водитель IC :
SSD1963
Разрешение :
480*272 (пиксел)
Внешний размер :
120 (L) X74 (W) MM
Описание

4.3inch без касания 4,3" модуль LCD TFT экрана дисплея 480*272 SSD1963 TFT



Особенности:

1. экран цвета высоко-определения 4.3-inch, дисплей цвета поддержки 16BIT RGB 65K, показывает богатые цвета

2. Экран TN поддержки с 480x272 разрешением, ясное влияние дисплея

3. Переключение автобуса поддержки шестнадцатиразрядное параллельное, быстрая скорость передачи

4. ВСПЫШКА поддержки SPI

5. Приходит с гнездом для платы SD, поддерживает расширение карты SD

6. Поддержка 3 освещает методы контржурным светом контроля (постоянн свет, управление GPIO, управление PWM)

7. Обеспечьте примеры программы для платформ STM32 и C51

8. стандарты процесса Военн-степени, долгосрочная стабилизированная работа

9. Обеспечьте службу технической поддержки для основных водителей

Параметры продукта:

Цвет дисплея: Цвет RGB565 65K

Размер: 4,3 (дюйм)

Тип: TFT

Обломок водителя: никакие

Разрешение: TN: 480x272 (пиксел)

Интерфейс модуля: шестнадцатиразрядный параллельный порт

Тип экрана касания: Без касания

Область показа (зона AA): 95.04.00x53.858 (mm)

Размер базовой платины PCB модуля: 120.00x74.00 (mm)

Работая температура: -10℃~60℃

Температура хранения: -20℃~70℃

Ввод напряжения: 3.3V



Включенный пакет:



Экран *1 цвета высоко-определения дюйма TFT версии 4,3 касания экрана TN сопротивляющийся

Извещение:

Штыри начиная с a и t связанные штыри сопротивляющегося экрана касания;

B. Штыри в начале SD карта SD связали штыри;

Штыри начиная с C AND F связаны с ВСПЫШКОЙ SPI;

D. Остатки штыри связанные с экраном LCD;

E. SPI ВСПЫШКА не припаяно. Если вам нужно использовать его, то пожалуйста припаяйте его себя.


Упаковка включила:

экран 1*touch



Параметры продукта
Имя Параметр
SKU JC4827M043N
Цвет дисплея RGB 565
Режим касания Без касания
Размер экрана 4,3 (дюйм)
Тип TFT
Водитель IC SSD1963
Разрешение 480*272 (пиксел)
Интерфейс модуля Параллельный порт 40PIN
Активная область 95,04 (l))X53.86 (W) MM
Внешний размер 120 (L) X74 (W) MM
Рабочая температура -20℃~60℃
Температура хранения -30℃~70℃
Рабочий потенциал 3.3V
Визуальный угол час 6:00
Дистанционирование PIN Дистанционирование PIN
Метод соединения штырь 2,54
Вес продукта (содержание пакета) 140g

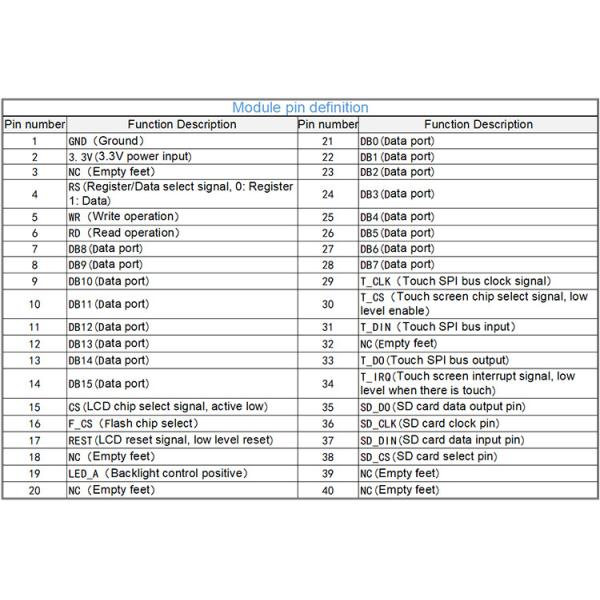

Определение интерфейса



Номер Ярлык Pin Описание Pin
1 GND Земля
2 3.3V потребляемая мощность 3.3V
3 NC Пустые ноги
4 RS Сигнал регистра/данных отборный, 0: Регистр 1: Данные
5 WR Напишите деятельность
6 RD Прочитанная деятельность
7 DB8 Порт данных
8 DB9 Порт данных
9 DB10 Порт данных
10 DB11 Порт данных
11 DB12 Порт данных
12 DB13 Порт данных
13 DB14 Порт данных
14 DB15 Порт данных
15 CS Сигнал обломока LCD отборный, активный низкий уровень
16 F_CS Внезапный обломок отборный
17 ОСТАТКИ Сигнал возврата LCD, низкоуровневый возврат
18 NC Пустые ноги
19 LED_A Осветите позитв контржурным светом контроля
20 NC Пустые ноги
21 DB0 Порт данных
22 DB1 Порт данных
23 DB2 Порт данных
24 DB3 Порт данных
25 DB4 Порт данных
26 DB5 Порт данных
27 DB6 Порт данных
28 DB7 Порт данных
29 T_CLK Сигнал часов автобуса касания SPI
30 T_CS Сигнал обломока экрана касания отборный, низший уровень позволяет
31 T_DIN Входной сигнал автобуса касания SPI
32 NC Пустые ноги
33 T_DO Выход автобуса касания SPI
34 T_IRQ Сигнал прерывания экрана касания, низкоуровневый когда касание
35 SD_DO Штырь вывода данных карты SD
36 SD_CLK Штырь часов карты SD
37 SD_DIN Штырь ввода данных карты SD
38 SD_CS Штырь карты SD отборный
39 NC Пустые ноги
40 NC Пустые ноги
