E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
Спецификации
Номер модели :
SE0290N02-A0
Место происхождения :
Шэньчжэнь, Китай
Минимальное количество заказов :
3PCS
Условия оплаты :
L/C, T/T, PAYPAL
Способность к поставкам :
3.5KK
Время доставки :
3-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Размер экрана :
2,9 дюйма
Разрешение дисплея :
128 ((H) × 296 ((V) Пиксели
Активная зона :
29.06 ((H) × 66.90 ((V) мм
Пиксельный диапазон :
00,226×0,227 мм
Конфигурация пикселей :
Прямоугольник
Размер контуры :
36.7 ((H) × 79,0 (V) × 0,95 ((D) мм
Вес :
5±0,2 г
Описание
1Общее описание
RHINK-E029A77 - это активный матричный электрофоретический дисплей (AMEPD) с интерфейсом и системой отсчета
Дизайн. 2,9 ′′ активная область содержит 128×296 пикселей и имеет 1-битные возможности полного отображения B / W / R.
содержит буфер шлюза, буфер источника, интерфейс, логику управления временем, осциллятор, DC-DC, SRAM, LUT, VCOM и границы
поставляется с каждой панелью.
2. Особенности
Дисплей 128×296 пикселей

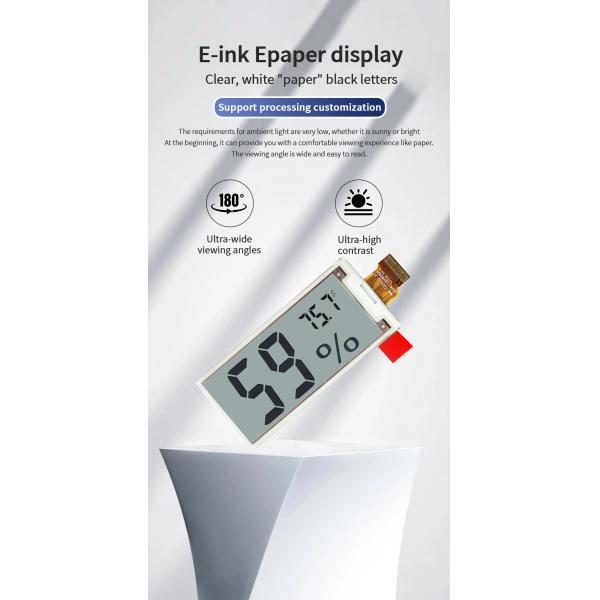

Высокий контраст
Высокая отражаемость
Ультраширокий угол обзора
Сверхнизкое потребление энергии
Чистоотражающий режим
Бистабильный дисплей
Коммерческий температурный диапазон
Режимы пейзажа и портрета
Сплошная антиотражательная поверхность дисплея
Режим глубокого сна с ультранизким током
На чип дисплее RAM
Выявление низкого напряжения для питания
Высокое напряжение готово для обнаружения рабочего напряжения
Внутренний датчик температуры
10-байтовое пространство OTP для идентификации модуля
Форма волны, хранящаяся в OTP на чипе
Серийный периферийный интерфейс доступен
Осиллятор на чипе
Управление бустером и регулятором на чипе для генерации VCOM, Gate и Source приводной напряженности
Главный интерфейс I2C-сигнала для чтения внешнего датчика температуры/встроенного датчика температуры
3Применение
Система электронных ярлыков на полках
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольникE Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольникE Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольникE Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
# Пин Одинокий Описание Примечание
1 NC Нет подключения и не подключается к другимNCpins Держите открытым.
2 ГДР Контроль N-канального MOSFET-узла управления
3 RESE Ввод тока для цепи управления
4 NC Не подключается и не подключается к другим NCpins Держите открытым.
5 VSH2 Положительное питающее напряжение источника
6 TSCL FC Интерфейс с цифровым датчиком температуры
7 TSDA FC Интерфейс с цифровым датчиком температуры
8 BS1 Печень для выбора автобуса Примечание 6-5
9 ЗАВЕТЛЕНЫЙ Загрузка занята Примечание 6-4
10 RES# Перезагрузить входный сигнал. Примечание 6-3
11 ДВК# Данные/командная точка управления Примечание 6-2
12 CS# Чип выбирает вход, подключающийся к MCU. Примечание 6-1
13 SCL Серийный часовой пин для интерфейса
14 SDA Пин серийных данных для интерфейса.
15 VDDIO Ключ питания для интерфейса
16 ВКИ Ключ питания для чипа
17 ВСС Земля (цифровая)
18 VDD Основной логический силовой штурвал
19 VPP Электрическое питание для программирования OTPP
20 VSHI Положительное питающее напряжение источника
21 ВГГ Ключ питания для положительного воротного привода напряжения и VSH
22 VSL Отрицательное источниковое приводное напряжение
23 VGL Ключ питания для отрицательного воротного привода, VOOM и VSL
24 VCOM напряжение привода vCOM
E Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольникE Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольникE Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольникE Ink E Paper Display Module 2.9 дюймовый LCD экран прямоугольник
