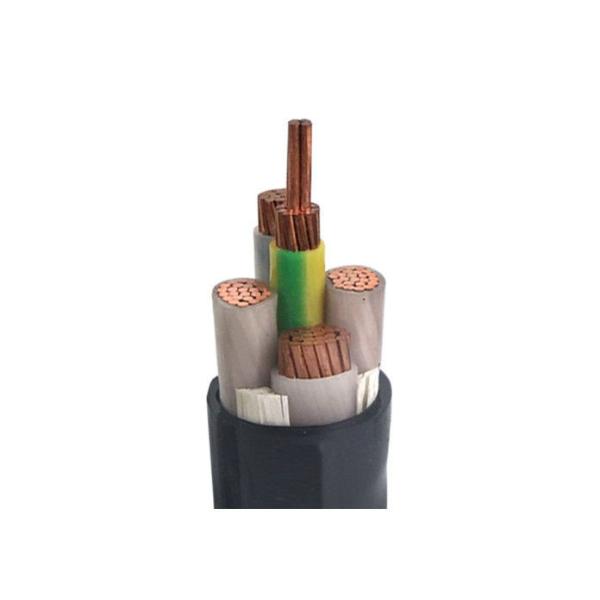

Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
Спецификации
Номер модели :
WDZ-YJV
Место происхождения :
Китай
Количество минимального заказа :
Могущий быть предметом переговоров
Условия оплаты :
L/C, T/T
Способность поставки :
100KM/Week
Срок поставки :
7-15 рабочих дней
Упаковывая детали :
стальной деревянный барабан
Название модели :
WDZ-YJV
Номинальное напряжение :
0,6/1 кВ
Спецификация :
1.5~600mm2
Изолятор :
СПЭ
Тип проводника :
Сели на мель медь медведя
Оболочка :
ПВХ
Выделять :
силовые кабели lszh, кабель 4 ядров огнезащитный
Приложение :
бытовая техника, система установки низшего напряжения,
Описание

Тип 4 ВДЗ ИДЖВ кабель ядра огнезащитный, медь кабеля СЛПЭ ЛЗШ - проводник

Огнестойкий кабель

Эти кабели используются для электроснабжения в системах электроустановок низкого напряжения. Они подходят для прокладки внутри и снаружи помещений, в кабельных каналах, под землей, на силовых и распределительных станциях, в местных энергораспределительных сетях, на промышленных предприятиях, где нет риска механического повреждения.
Огнестойкий кабель Конструкция

1. Проводники

Проводники должны быть либо класса 1, либо класса 2 из простой или отожженной меди с металлическим покрытием, либо из простого алюминия или алюминиевого сплава, либо класса 5 из простой меди или меди с металлическим покрытием в соответствии с IEC 60228.
2. Изоляция

Материал и толщина сшитого полиэтилена должны соответствовать IEC 60502 или BS 5467, рассчитанному на непрерывную работу при температуре 90°C.
3. Сборка/Внутреннее покрытие
4. Броня

По запросу также могут быть изготовлены алюминиевые/оцинкованные стальные/стальные проволоки, наложенные спирально на внутреннее покрытие согласно IEC 60502-1, или двойные алюминиевые/стальные ленты и медная/луженая медная проволока.
5. Внешняя оболочка

Внешняя оболочка должна быть изготовлена ​​из экструдированного ПВХ типа ST1/ST2 в соответствии с IEC 60502-1, полиэтилена типа ST3/ST7, безгалогенного компаунда ST8, полихлоропрена, хлорсульфированного полиэтилена или аналогичных полимеров, тип SE1 также доступен по запросу.
6. Огнестойкость кабельных оболочек

Кабели могут поставляться со специальной огнестойкой внешней оболочкой из ПВХ, соответствующей требованиям испытаний на возгорание согласно IEC 60332-3-22, IEC 60332-3-23 и IEC 60332-3-24. Безгалогенный материал соответствует IEC60754-1/2 и IEC 60684-2.

Ключевые слова: #Cable #Wire #Wireandcable #Electricalcable #Flexiblecable #XLPEcable #LANcable #Controlcable #LSZHcable #DJXcable #Cablemanufacturer #Cablefactory #Cablesupplier #Cableprovider #Cablewholesale #Rubbercable #Powercable #Solarcable

Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником

Тип продукта Структура проводника (мм) Толщина изоляции (мм) Толщина оболочки (мм) Прибл. диаметр кабеля (мм) Максимальное сопротивление проводника при 20 ℃ (Ом/км)
1×1,5 1 0,8 1,4 5.2 12.1
1×2,5 1 0,8 1,4 5,6 7.41
1×4 1 1.0 1,4 6.0 4,61
1×6 1 1.0 1,4 6,5 3.08
1×10 7 1.0 1,4 7,6 1,83
1×16 7 1.0 1,4 8,6 1.15
1×25 7 1.2 1,4 10.2 0,727
1×35 7 1.2 1,4 11.2 0,524
1×50 10 1,4 1,4 12,5 0,387
1×70 14 1,4 1,4 14.3 0,268
1×95 19 1,6 1,5 16,5 0,193
1×120 24 1,6 1,5 18,2 0,153
1×150 30 1,8 1,6 20.1 0,124
1×185 37 2.0 1,7 22.2 0,0991
1×240 48 2.2 1,8 24,9 0,0754
1×300 61 2.4 1,9 27,5 0,0601
1×400 61 2.6 2.0 30,8 0,0470

ПОДРОБНОСТИ СПОСОБА УСТАНОВКИ
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
A1 – Теплоизолированная стена (Одножильный) А2 – Теплоизолированная стена (многожильная) B1 – Видимый электропровод (Одножильный) B2 – Видимый электрод (многожильный)
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
Б1 – Электропровод в кирпичной кладке (Одножильный) Б1 – Электропровод в кирпичной кладке (многожильный) В – На стене С – На потолке
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
C – Неперфорированный лоток F – Лоток перфорированный (Одножильный) F – Лоток перфорированный (многожильный) F – подвесной (одноядерный)
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
E – Подвесной (многоядерный) B2 – Строительная площадка B2 – Строительная площадка B1 – Электропровод (Одножильный)
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
B2 – Электропровод (многожильный) B2 – Закрытая кабельная дорожка, встроенная в пол (многожильный) B2 – Закрытая кабельная дорожка, встроенная в пол (многожильный) B1 – Вентилируемый желоб, встроенный в пол.
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
C – Вмонтированный в кирпичную кладку D – Погружен в дополнительную механическую защиту

* Размеры и технические характеристики могут быть изменены без предварительного уведомления.

▼Стандарты и сертификаты:
Международный: МЭК 60502-1.
Национальный: ГБ/Т 12706.1-2008

▼Упаковка и доставка:

Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.

Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
▼ Данные кабельного барабана:

КАБЕЛЬНЫЕ БАРАБАНЫ D1 = Диаметр фланца (мм) W = полезная ширина (мм) D2 = диаметр ствола (мм)
Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником 1000 700 500
1100 700 550
1200 700 600
1400 750 710
1600 900 900
1800 г. 1120 1000
2400 1150 1300

▼ Порт доставки:

Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
ПортШэньчжэнь Порт Гонконга

Порт Гуанчжоу

▼ Технические параметры:

1. Одноядерный

Сечение проводника (мм²) Структура проводника Толщина изоляции (мм) Толщина оболочки (мм) Приблизительный диаметр кабеля (мм) Максимальное сопротивление проводника при 20 ℃ (Ом/км)
1×1,5 1 0,7 1,4 6.0 12.1
1×2,5 1 0,7 1,4 6.4 7.41
1×4 1 0,7 1,4 6,9 4,61
1×6 1 0,7 1,4 7.3 3.08
1×10 7 0,7 1,4 8.4 1,83
1×16 7 0,7 1,4 9.4 1.15
1×25 7 0,9 1,4 11,0 0,727
1×35 7 0,9 1,4 12,0 0,524
1×50 10 1.0 1,4 13.3 0,387
1×70 14 1.1 1,4 15.1 0,268
1×95 19 1.1 1,5 17,3 0,193
1×120 24 1.2 1,5 19,0 0,153
1×150 30 1,4 1,6 20,9 0,124
1×185 37 1,6 1,6 23,0 0,0991
1×240 48 1,7 1,7 25,7 0,0754
1×300 61 1,8 1,8 28,3 0,0601
1×400 61 2.0 1,9 31,6 0,0470
1×500 61 2.2 2.0 35,1 0,0366
1×630 61 2.4 2.2 42,1 0,0283

2. 2 ядра и 3 ядра

Сечение проводника (мм²) Структура проводника Толщина изоляции (мм) Толщина оболочки (мм) Приблизительный диаметр кабеля (мм) Максимальное сопротивление проводника при 20 ℃ (Ом/км)
2×1,5 1 0,7 1,8 10,6 12.1
2×2,5 1 0,7 1,8 11.4 7.41
2×4 1 0,7 1,8 12.4 4,61
2×6 1 0,7 1,8 13.2 3.08
2×10 7 0,7 1,8 15,4 1,83
2×16 7 0,7 1,8 17,4 1.15
2×25 7 0,9 1,8 20,6 0,727
2×35 7 0,9 1,8 22,6 0,524
2×50 10 1.0 1,8 26,2 0,387
2×70 14 1.1 1,8 29,8 0,268
2×95 19 1.1 1,9 34,0 0,193
2×120 24 1.2 2.0 37,4 0,153
2×150 30 1,4 2.2 41,2 0,124
2×185 37 1,6 2.3 45,6 0,0991
2×240 48 1,7 2,5 51,0 0,0754
2×300 61 1,8 2.6 56,0 0,0601
2×400 61 2.0 2,9 62,6 0,0470
2×500 61 2.2 3.1 70,0 0,0366
2×630 61 2.4 3.3 83,6 0,0283
3×1,5 1 0,7 1,8 11.2 12.1
3×2,5 1 0,7 1,8 12.1 7.41
3×4 1 0,7 1,8 13.2 4,61
3×6 1 0,7 1,8 14,0 3.08
3×10 7 0,7 1,8 16,4 1,83
3×16 7 0,7 1,8 18,6 1.15
3×25 7 0,9 1,8 22,0 0,727
3×35 7 0,9 1,8 24.2 0,524
3х50 10 1.0 1,8 28,0 0,387
3х70 14 1.1 1,9 32,1 0,268
3х95 19 1.1 2.0 36,4 0,193
3х120 24 1.2 2.1 40,3 0,153
3х150 30 1,4 2.3 44,3 0,124
3×185 37 1,6 2.4 49,1 0,0991
3×240 48 1,7 2.6 54,9 0,0754
3х300 61 1,8 2,7 60,1 0,0601
3×400 61 2.0 3.0 67,4 0,0470
3х500 61 2.2 3.2 75,3 0,0366
3×630 61 2.4 3,5 90,0 0,0283

3. 4 ядра и 5 ядер

Сечение проводника (мм²) Структура проводника Толщина изоляции (мм) Толщина оболочки (мм) Приблизительный диаметр кабеля (мм) Максимальное сопротивление проводника при 20 ℃ (Ом/км)
4×1,5 1 0,7 1,8 12.2 12.1
4×2,5 1 0,7 1,8 13.1 7.41
4×4 1 0,7 1,8 14.3 4,61
4×6 1 0,7 1,8 15.3 3.08
4×10 7 0,7 1,8 18,0 1,83
4×16 7 0,7 1,8 20,4 1.15
4х25 7 0,9 1,8 24,3 0,727
4×35 7 0,9 1,8 26,7 0,524
4×50 10 1.0 1,8 30,8 0,387
4х70 14 1.1 2.0 35,4 0,268
4×95 19 1.1 2.1 40,4 0,193
4×120 24 1.2 2.3 44,9 0,153
4×150 30 1,4 2.4 49,3 0,124
4×185 37 1,6 2.6 54,7 0,0991
4×240 48 1,7 2,8 61,0 0,0754
4×300 61 1,8 3.0 67,2 0,0601
4×400 61 2.0 3.3 75,3 0,0470
4×500 61 2.2 3,5 84,0 0,0366
4×630 61 2.4 3,8 100,5 0,0283
5×1,5 1 0,7 1,8 13.2 12.1
5×2,5 1 0,7 1,8 14.2 7.41
5×4 1 0,7 1,8 15,6 4,61
5×6 1 0,7 1,8 16,7 3.08
5×10 7 0,7 1,8 19,6 1,83
5×16 7 0,7 1,8 22,3 1.15
5×25 7 0,9 1,8 26,7 0,727
5×35 7 0,9 1,8 29,4 0,524
5×50 10 1.0 1,9 34,1 0,387
5×70 14 1.1 2.1 39,1 0,268
5×95 19 1.1 2.2 44,7 0,193
5×120 24 1.2 2.4 49,7 0,153
5×150 30 1,4 2.6 54,7 0,124
5×185 37 1,6 2,8 60,6 0,0991
5×240 48 1,7 3.0 67,7 0,0754
5×300 61 1,8 3.2 74,6 0,0601
5×400 61 2.0 3,5 83,4 0,0470
5×500 61 2.2 3,8 93,4 0,0366
5×630 61 2.4 4.1 111,7 0,0283

4. 3+1Ядро и 3+2 ядра

Сечение проводника (мм²) Структура проводника Толщина изоляции (мм) Толщина оболочки (мм) Приблизительный диаметр кабеля (мм) Максимальное сопротивление проводника при 20 ℃ (Ом/км)
3×2,5+1×1,5 1 0,7 1,8 12,9 7.41
3×4+1×2,5 1 0,7 1,8 14,0 4,61
3×6+1×4 1 0,7 1,8 15.1 3.08
3×10+1×6 7 0,7 1,8 17,3 1,83
3×16+1×10 7 0,7 1,8 19,8 1.15
3×25+1×16 7 0,9 1,8 23,3 0,727
3×35+1×16 7 0,9 1,8 25.1 0,524
3×50+1×25 10 1.0 1,8 29,4 0,387
3×70+1×35 14 1.1 1,9 33,5 0,268
3×95+1×50 19 1.1 2.1 38,1 0,193
3×120+1×70 24 1.2 2.2 42,5 0,153
3×150+1×70 30 1,4 2.3 45,8 0,124
3×185+1×95 37 1,6 2,5 51,2 0,0991
3×240+1×120 48 1,7 2.6 57,0 0,0754
3×300+1×150 61 1,8 2,8 62,6 0,0601
3×400+1×185 61 2.0 3.1 70,1 0,0470
3×500+1×240 61 2.2 3.3 78,3 0,0366
3×630+1×300 61 2.4 3.6 92,1 0,0283
3×2,5+2×1,5 1 0,7 1,8 13,8 7.41
3×4+2×2,5 1 0,7 1,8 15.1 4,61
3×6+2×4 1 0,7 1,8 16.2 3.08
3×10+2×6 7 0,7 1,8 18,5 1,83
3×16+2×10 7 0,7 1,8 21,3 1.15
3×25+2×16 7 0,9 1,8 24,9 0,727
3×35+2×16 7 0,9 1,8 26,6 0,524
3×50+2×25 10 1.0 1,8 31,4 0,387
3×70+2×35 14 1.1 2.0 35,6 0,268
3×95+2×50 19 1.1 2.1 40,4 0,193
3×120+2×70 24 1.2 2.3 45,5 0,153
3×150+2×70 30 1,4 2.4 48,5 0,124
3×185+2×95 37 1,6 2,5 54,2 0,0991
3×240+2×120 48 1,7 2,7 60,3 0,0754
3×300+2×150 61 1,8 2,9 66,5 0,0601
3×400+2×185 61 2.0 3.2 74,3 0,0470
3×500+2×240 61 2.2 3,5 83,1 0,0366
3×630+2×300 61 2.4 3,8 97,0 0,0283

Кабель WDZ-YJY N2X2Y DJX 4-жильный резиновый кабель, не содержащий галогенов, огнестойкий, с медным проводником
