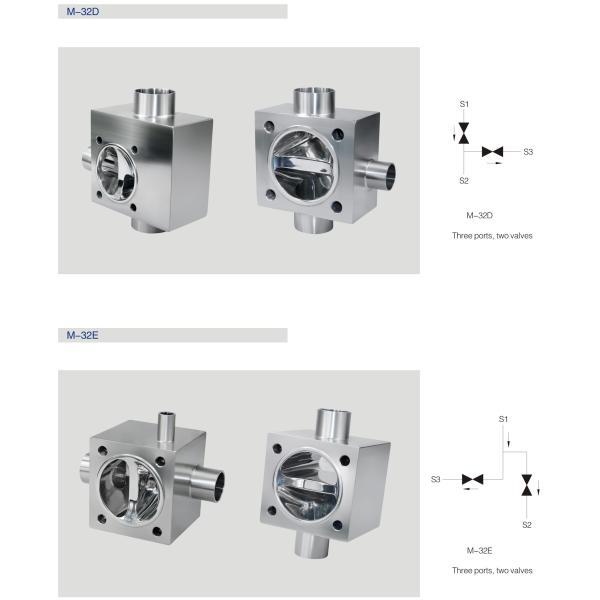

ДОНДЖОЙ санитарный многопортовый диафрагматический клапан, многопортовый клапан

Спецификации


Описание
 Различные конфигурации диафрагменного клапана
1. Дидафрагма клапан с писсионером/контроллером процесса ((IL-TOP)
2. Диафрагма клапан с управляющим блоком ((C-Top)
3Регулятор клапана
4Модуль датчика положения
5Пластиковая ручка
6Ручка из нержавеющей стали
7. Острие из нержавеющей стали
8Электрический диафрагменный клапан
9Пластиковый аккумулятор
10Корпус: литье / ковка


Принципы работы

1Диафрагма обеспечивает уплотнение тела, а также уплотнение сиденья.

2Когда клапан закрывается, подушка давления, которая поддерживает диафрагму, движется к уплотнительной поверхности на теле.Когда пластина давления движется диафрагмы изгибается и вынужден вниз на сиденье в центре тела, таким образом, закрывая путь потока через тело.

3Взаимоотношение тела к пластинке давления предотвращает чрезмерное сжатие диафрагмы

4. клапан может быть ручной эксплуатации и пневматической эксплуатации верхней части управления электродинамических клапанов

Сертификат клапана диафрагмы

1Все синтетические смолы и добавки соответствуют сертификации FDA.

2.Документирован химический состав материала, физические свойства и процесс производства.

3.3-последовательность аутентификация

4.CE-PED/97/23/EC

5.EN 10204-3.1

Диафрагма клапана

1. EPDM+PTFE ((Клей)Планшеты диафрагмы обладают высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием деградации кода и не подвержены колебаниям температуры.является ли это тепловым циклом, холодный цикл или паровая система дезинфекции.

Степеничность: 1-3", DN20-DN80

Температура: от 20 до 120 градусов.

2. EPDM+PTFE (Separate) Это может уменьшить толерантность диафрагмы и продлить срок службы диафрагмы

Прозрачность: 1-4", DN20-DN100

Температура: от 20 до 150 градусов.

3 Одиночная уплотнение (EPDM/SILICONE/FPM), резиновая диафрагма встроенная слой вулканизированного волокна слой повысить его механические свойства, затем диафрагма в давлении и температуре имеет высокую устойчивость уплотнения,усиление отверждения волокон в нержавеющей стали болтПоэтому он подходит для использования в вакуумной среде.

Прозрачность: 1-4", DN20-DN100

Температура: от 10 до 120 градусов.

4. Мини-типовая уплотнение диафрагмы (EPDM, SILICONE, FPM, EPDM+PTFE)

Прозрачность: 1/4"-3/4", DN6-DN15

Температура: от 20 до 150 градусов.

Обработка поверхности:

1Для механической полировки: Внутренний Ra < 0,5 μm, наружный: от 1 до 4 "Песочница, ниже 1" с зеркальной полировкой

Рисунок
Подробная информация приведена в форме размеров ниже.

Тэги: клапаны Донджоя, клапан диафрагмы, клапан BPE
