Санитарный гибко-крыльчатый насос высокой чистоты 316L - серия RX

Описание

Гибко-крыльчатый насос RX

Может осуществлять вращение по часовой стрелке и против часовой стрелки.

Может извлекать и перекачивать жидкость, когда уровень жидкости ниже входного отверстия насосамакс. 5 м

Насос предназначен для транспортировки и перекачки маловязких и высоковязких сред, а такжематериалов, содержащих частицы или газы

Технические характеристики

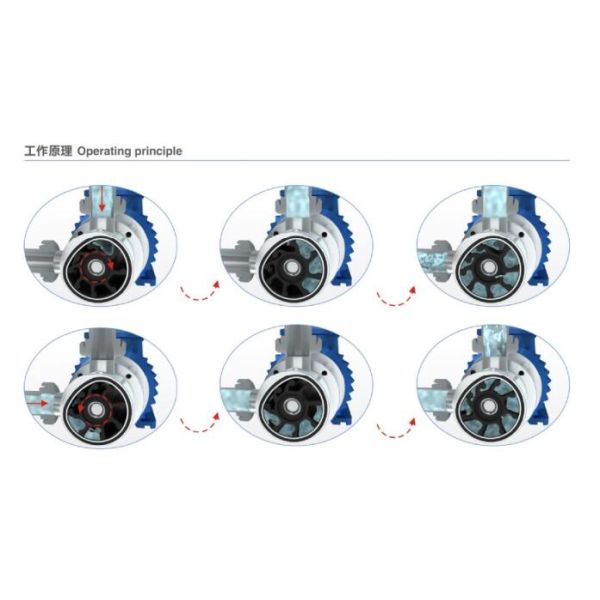

Принцип работы

1. На входе насоса, из-за внутренней эксцентриковой структуры статора насоса, при увеличении объема образуется частичный вакуум между лопастями гибкой крыльчатки. Образовавшееся в результате всасывание втягивает жидкость в камеру насоса.

2. Вращающаяся крыльчатка переносит жидкость от входа к выходу. На этом этапе пространство между лопастями фактически остается постоянным. Зазор между лопастями позволяет проходить через насос большим твердым частицам, не повреждая жидкость.

3. Крыльчатка соприкасается с плоской частью эксцентриковой внутренней поверхности в статоре насоса. Когда крыльчатка изгибается, объем между лопастями уменьшается непрерывно и равномерно от насоса.

Передовой дизайн, простая конструкция

Обслуживание простое и экономичное. Крышка насоса крепится четырьмя стопорными гайками. При обслуживании крыльчатки и уплотнения вала насоса достаточно открутить гайки.

Технические характеристики:

Максимальный расход: 8 м3/ч
Максимальное давление: 4 бар

Максимальное всасывание: 5 м

Максимальная температура: 80°C

Обработка поверхности: Ra≤0,6μм, EP=Ra0,4μм

Материалы:

• Корпус и вентилятор: AISI 316L

• Прокладка: EPDM (подходит для пищевых продуктов)
• Механическое уплотнение вала

Применение RX в санитарных условиях

Гигиена имеет первостепенное значение при переработке пищевых продуктов и молочных продуктов. RX разработан с использованием полированной нержавеющей стали и крыльчатки пищевого или молочного класса для соответствия строгим требованиям гигиены. Санитарный RX из нержавеющей стали легко чистить, в нем используется неразъемное уплотнение вала, которое не вызывает отложения жидкости, а используемый материал крыльчатки был протестирован и одобрен. и сертифицирован на соответствие нормам FDA. Типичные продукты, подходящие для доставки насосом, включают: молоко, обезжиренное молоко, сливки, творог, йогурт, сыворотку, комки, сироп, приправы, желатин, мед, варенье, мазь, консервы, напитки, вино, пиво, фруктовый сок и специи.

Применение RX в промышленности

Гибко-крыльчатый насос RX также может применяться в ситуациях, не требующих санитарных требований, однако он по-прежнему является основным насосом из нержавеющей стали. Насос из нержавеющей стали RX особенно подходит для перекачки кислых жидкостей, глин, добавок для бетона, моющих средств, красителей, химикатов для обработки пленки, чернил, а также для очистки сточных вод. Косметика также часто перекачивается в этом типе насоса, включая следующие продукты: мыло, шампунь, моющее средство и увлажняющий крем.

Обслуживание

Крышка насоса крепится четырьмя стопорными гайками. Необходимо только разобрать крышку насоса, когда ротор и уплотнение вала полностью отремонтированы, что делает насос очень практичным, а время простоя будет сокращено.

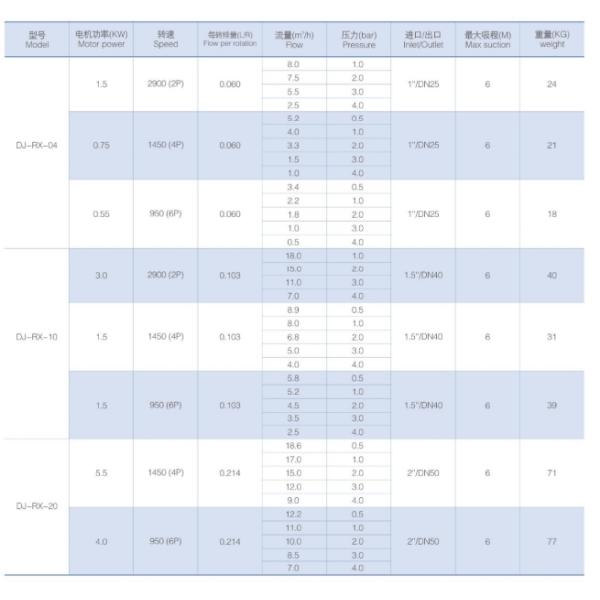

Таблица выбора

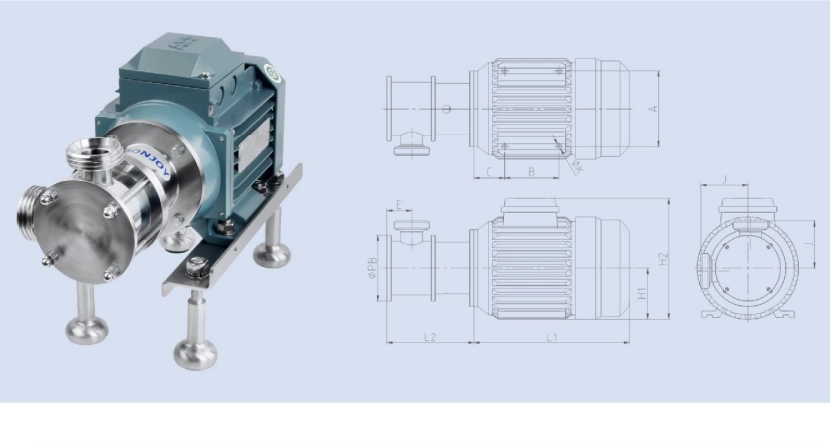

Чертеж

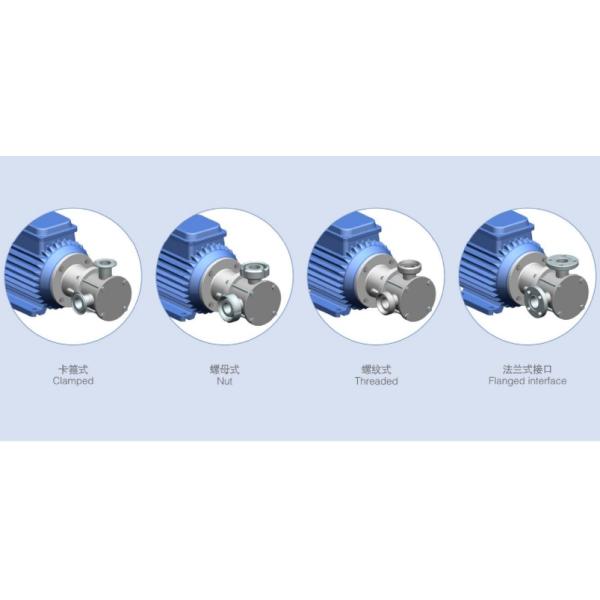

Способ соединения

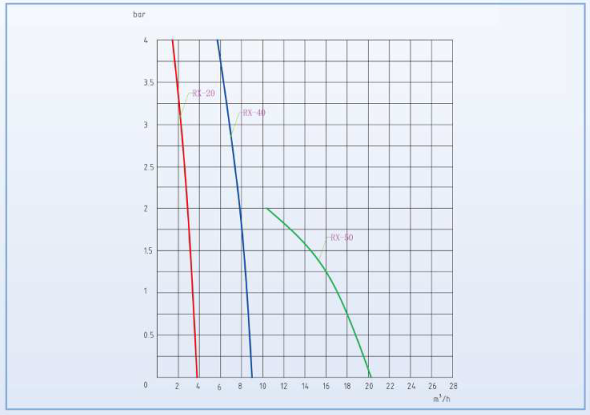

Расход и напор
