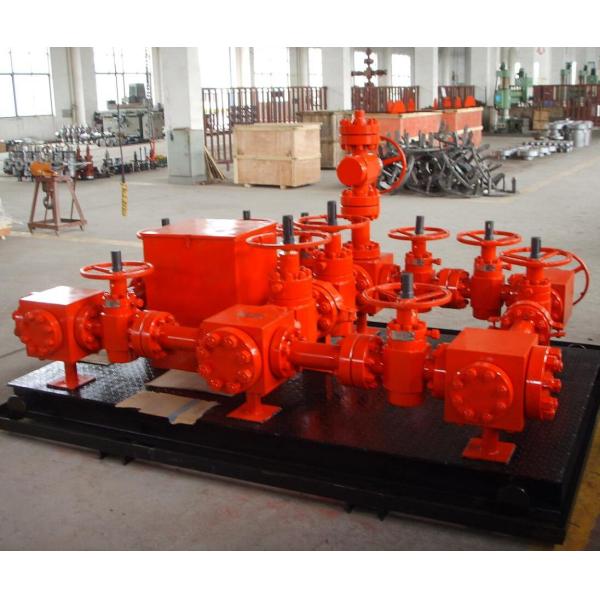

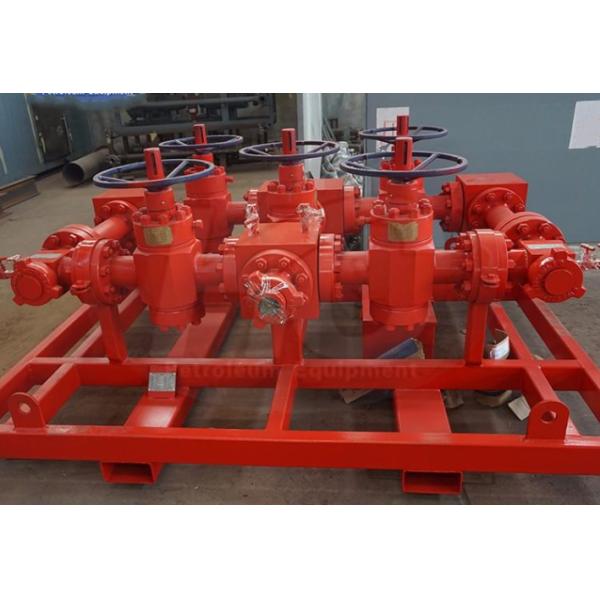

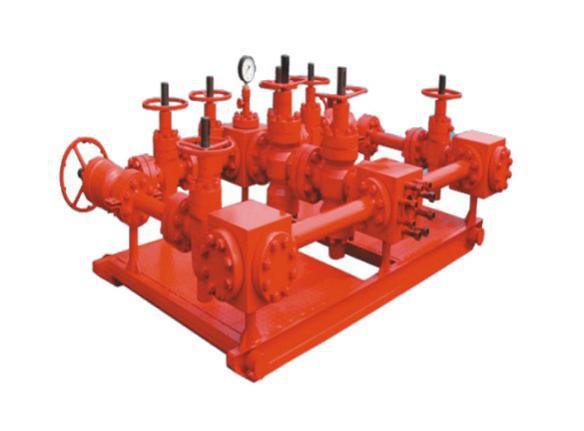

″ 2 | 5 язык отростчатой спецификации ″ 21~70MPa сверля жидкий коллекторный (PSL): PSL1~PSL4

Введение

Сверля жидкий коллектор

Серии сверля жидких коллекторов конструированы и изготовлено согласно коллектору жидкости индустриальных стандартов SY/T 5244-2006.The нефти и газ фарфора сверля один из основных приборов используемых в высоком двигателе давления сверля, который может ввести высоконапорную грязь от насосов грязи в скважину для того чтобы собирать нижнее отверстие, унести вырезывания и объединить с цементировать колодца и другая деятельностью.

Структурные особенности

· Сверля жидкий коллектор главным образом составлен поверхностного трубопровода, поверхностной группы клапана, тройника кроссовера, линии напорной трубы, группы клапана напорной трубы, gooseneck, роторного шланга, и манометра.

· Трубопроводы соединены высоконапорными bispherical соединениями и материал принимает погашенную и закаленную высокопрочную легированную сталь. Вся структура коллекторов может осуществить что быстрые части регуляции и уплотнения выбирают резиновые колцеобразные уплотнения. Каждый из штуцеров трубы и элементы части в коллекторах подлежат, что тест прочности обеспечивают требования производительности.

Структурные особенности всего установленного коллектора

· Все коллекторы от насоса грязи к роторному шлангу включают 4 больших части: поверхностная группа клапана, поверхностный трубопровод, группа клапана пола сверла и линия напорной трубы на деррик-кране.

·Каждый из элементов части во всем установленном коллекторе соединено сферически соединениями, с большей взаимозаменяемостью, быстрыми удалением и установкой, и разрешением опрокинуть ±8° в пользе.

· Поверхностный трубопровод и линию напорной трубы можно разделить в несколько разделов позволяющ потребителю выбрать свободно в пользе согласно обстановке на данный момент на хорошем месте.

Технические данные:

Номинальный диаметр: ″ 2 | 5 ″

Давление деятельности: 21~70MPa

Давление прочности испытывая: 1,5 раз давление работы

Применимая температура: - 29℃ (or-45℃) ~+121℃

Язык отростчатой спецификации (PSL): PSL1~PSL4

Применимое средство: сырая нефть, сверля жидкость и чистая вода с сероводородом

Режим соединения: соединения и фланцы

Клапан управляя режимом: ручная операция
