Спецификации
Номер модели :
DP7628
Место происхождения :
Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, PayPal, Alibaba
Способность поставки :
100,000pcs/month
Срок поставки :
3-7 дней
Упаковывая детали :
Бумажная коробка
Название продукта :
ДП7628
Чистый вес :
27 г (без кабеля)
Размер продукта :
50 мм Д * 40,2 мм Ш * 17,3 мм В
Путь связи :
USB, TTL
Тип развертки силы :
CMOS
Разрешение :
≥4mil/0.1mm (PCS90%, КОД 39)
Допуск развертки :
60cm/s
Режим развертки :
Автоматическая развертка, непрерывная
Угол развертки :
Крен: ±360°, тангаж: ±60°, рыскание: ±55°
Взгляд развертки :
Горизонтальное 60°, вертикальное 50°, раскосное 72°
Описание



Врезанный модуль DP7628 блока развертки штрихкода держателя 2D OEM читателя кода QR мини фиксированный







Внедрение продукции



DP7628 2D мини высокоскоростной настольный блок развертки с предварительной технологией опознавания изображения CMOS.

Оно может легко прочитать бумагу, товары, экран и другие штрихкоды средств массовой информации 1D 2D.

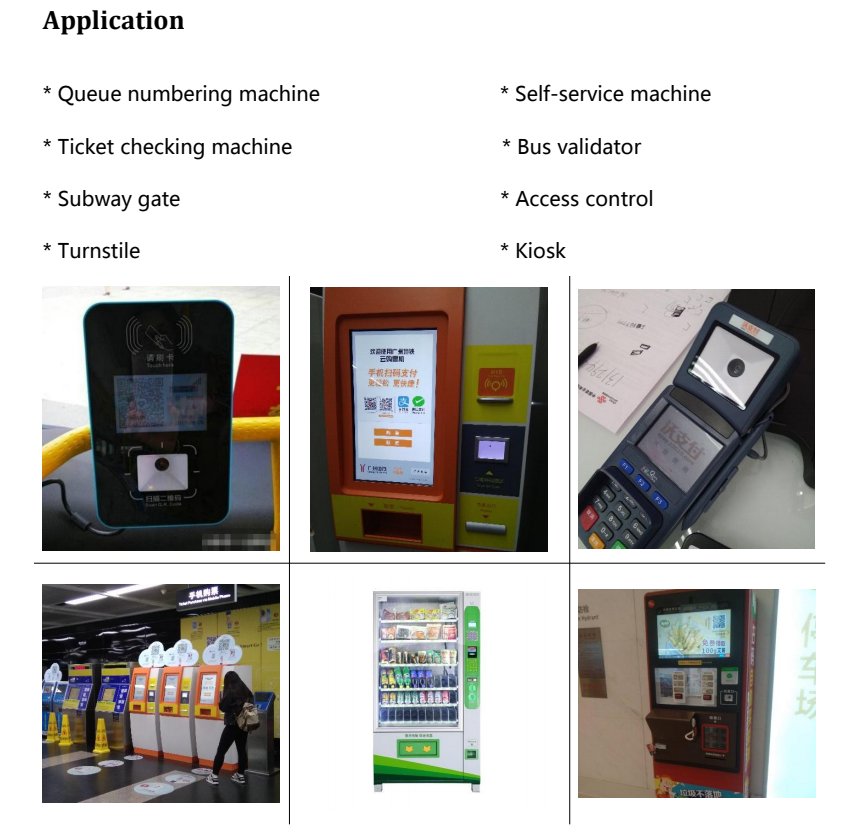

Широко использованный в киоске, турникеты, автоматы, билет проверяя машины.



> Мини размер, широкоформатный дизайн, соответствующий для всех видов сканирования кода мобильного телефона.

> Хорошее читая представление с мягким светлым светом заполнения.

> Подъем поддержки онлайн, подгонянное развитие и вторичное развитие.



Технические спецификации продукта



Тип развертки CMOS
Датчик изображения 640*480
Разрешение ≥4mil/0.1mm (PCS90%, КОД 39)
Скорость расшифровывать 60cm/s
Взгляд Горизонтальное 60°, вертикальное 50°, раскосное 72°
Глубина поля 10-150mm
Режим развертки Автоматическое чувство, пуск команды, непрерывный
Угол развертки Крен: ±360°, тангаж: ±60°, рыскание: ±55°
Сигнал контраста печати ≥20%
Рассеянный свет Темная окружающая среда, крытый естественный свет
Symbologies

1D: UPC-A, UPC-E, EAN-8, EAN-13, код 128, GS1-128, код 39, код 32, код 93, код 11, Interleaved 2 из 5, матрица 2 5, промышленные 2 из 5 (прямо 2 из 5), стандарт 2 5 (IATA 2 5), Codabar (NW-7), MSI, GS1 Databar (всенаправленный, ограниченный, расширенный), столб Китая, Tepepen, GS1 составной etc.

2D: Код QR, микро- код QR, матрица данных, PDF417, микро- PDF 417, MaxiCode, код ацтекских, HanXin, etc.



Вес ≈27g
Размер 50mm L* 40.2mm w * 17.3mm h
Путь связи USB (USB-KBW, USB-COM), TTL
Тип интерфейса 12PIN кабель тангажа 0,5 FFC
Электропитание DC 5V@240mA (работа)




Рабочая температура -20℃ к 50℃
Температура хранения -40℃ к 60℃
Влажность 5% до 95% (не-конденсировать)
Переход 10H@125RPM











Интерфейс 12PIN

Когда вы используете 12pin интерфейс тангажа 0,5, детали штыря как ниже.



TTL врезал держатель 60CM/S DP7628 CMOS читателя кода QR 2D фиксированный



PIN# Сигнал Тип Определение
1 NC - NC
2 VIN P DC 5V±5% потребляемой мощности
3 GND P земля
4 UART_RX Входной сигнал TTL-RS232 получают, уровень 3.3V
5 UART_TX Выход TTL-RS232 отправляют, уровень 3.3V
6 USB_DM/D- Вход-выход OuOOutput Сигнал USB_D-
7 USB_DP/D+ Вход-выход Сигнал USB_D+
8 NC - NC
9 BEEP Выход Пассивный выходной сигнал зуммера, бесполезный низший уровень
10 СИД Выход

Выходной сигнал расшифровывать успешный проворный, бесполезный низший уровень







Выходной сигнал расшифровывать успешный проворный, бесполезный низший уровень
11 NC - NC
12 TRIG Входной сигнал Низкоуровневый пуск, держит низший уровень для больше чем 20ms для того чтобы вызвать чтение кода (внешние pull-up резисторы или конденсаторы нельзя соединиться)



Кабель данных

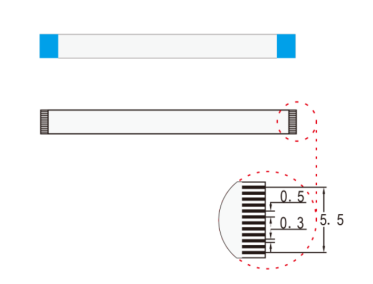

DP7628 оборудовано с кабельным соединением FFC с 12PIN на обоих концах, один конец соответственно соединено с разъемом на стыке данным по блока развертки, другой один конец соединено с прибором потребителя.

Следующее изображение схематическая диаграмма.



TTL врезал держатель 60CM/S DP7628 CMOS читателя кода QR 2D фиксированный



Размер

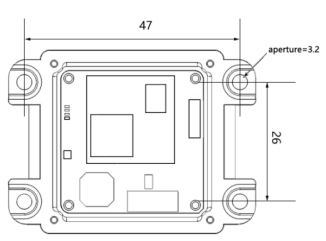

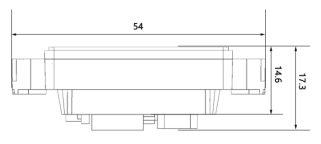

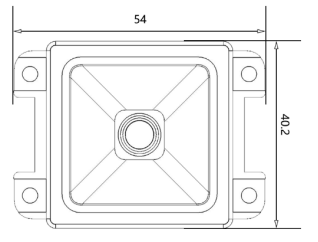

При использовании DP7628 для интегрированного применения, вы можете сослаться на следующие физические спецификации размера. Блок: mm



TTL врезал держатель 60CM/S DP7628 CMOS читателя кода QR 2D фиксированный



TTL врезал держатель 60CM/S DP7628 CMOS читателя кода QR 2D фиксированный



TTL врезал держатель 60CM/S DP7628 CMOS читателя кода QR 2D фиксированный







Примечание: фиксированный диаметр отверстия D=3.2





TTL врезал держатель 60CM/S DP7628 CMOS читателя кода QR 2D фиксированный









RFQ:

Q1. Что ваши главные продукты?
- Блок развертки штрихкода лазера
- Блок развертки штрихкода CCD CMOS изображения
- Модуль штрихкода
  - Портативный блок развертки штрихкода
  - Handheld блок развертки штрихкода
- Настольный/планшетный читатель штрихкода
- Тип читатель кольца штрихкода
Q2. Вы изготовитель?
Да, наша фабрика расположена в Dongguan.
Q3. Вы имеете продукты запаса, который нужно продать?
Да, и мы также работаем заказанн /ODM OEM, подгоняли ваши бренд & ярлык как ваше requiment;
Q4. Что срок доставки?
Оно подлежит ваше количество заказа и наш производственный план. Обычно, 3-5 рабочих дней для образца, 12-15 рабочих дней для массового производства после получения платежа.
Q5. Какая информация я позволяю вам знать если я хочу получать цитату?
- Тип вам нужно, если возможный, специфическое название продукта
- Цвет & интерфейс
- Количество заказа
- Рынок страны
Если возможный, позвольте нам знать, то если вы имеете любой опыт на деле блоков развертки штрихкода
Q6. Могу я получить образец? И как могу я получить его? Сколько дней образцы будут закончены?
Да, образцы могут быть обеспечены, но оплачены клиентами. Гонорар образца будет кредитом в официальном заказе. Больший часть из образцов в запасе, ем принимает 3-6 дней срочной поставкой.
Q7. Вы проверяете законченное - продукты?
Да, каждый шаг продукции и закончил - продукты будут унесенным осмотром отделом QC перед грузить.
Q8. Какое преимущество вы имеете?
1. Полный звенел продуктов блока развертки штрихкода & независимого опытно-конструкторского отдела, OEM поставки.
2. Мы изготовитель, и он обеспечивает что мы имеет способность унести производственный план для пунктуальной доставки.
3. Строгий QC. Для каждого заказа, строгий осмотр будет унесен отделом QC перед грузить,
4. Сертификаты: Виды патентов вымысла & CE&FCC& ROSH&ISO900: 2008 и так далее;
