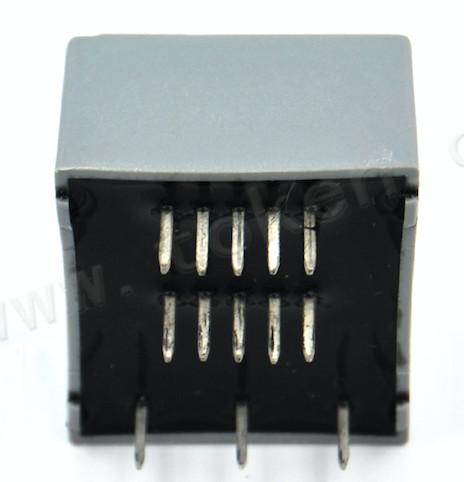

Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий
Спецификации
Номер модели :
ТБК-А05
Место происхождения :
Китай
Количество минимального заказа :
10pcs
Способность поставкы :
ПК 2.2К в месяц
Упаковывая детали :
Меньший размер коробки: 34*23*21КМ; 240пкс/Картон; Большой размер коробки: 48*37*26КМ; 480пкс/Картон
Функция :
мулти ряд
Тип :
датчик течения эффекта Холла короткозамкнутого витка
Принцип :
эффект Холла и нулевой балансовый метод
температуры :
-40~+85℃
Вес :
25G
Применение :
источники бесперебойного питания
Описание



Датчик Multi эффекта Холла датчика эффекта Холла короткозамкнутого витка ряда настоящего сильнотоковый





Многошкальный настоящий датчик TBC-A05 близкий прибор петли основанный на измеряя принципе эффекта Холла и нулевого балансового метода, с гальванической изоляцией между первичной и вторичной цепью. Он предусматривает точное электронное измерение DC, AC или пульсированных течений.





Электрические данные (Ta=25℃±5℃)



Тип

Параметр

 TBC25A05 TBC35A05



Блок

Расклассифицированный входной сигнал (Ipn)		 25 35

Ряд измерения (Ip)		 50 70

Требуемая производительность (Isn)		 ±25±0.5% (@Ip=±Ipn) ±35±0.5% (@Ip=±Ipn) мамы

Сторонник сопротивления вторичной катушки		 45 35 Ω



Коэффициент поворотов (Np/Ns)

 1-2-3-4-5:1000 T



Подача напряжения

 ±12~±18 V

Потребление настоящее		 20+IpX (Np/Ns) мамы

Нул смещенных течений		 @Ip=0 ≤±0.2 мамы

Смещенное настоящее смещение		 @ -40℃~+85℃ ≤±0.5 мамы

Время на ответ		 @50A/μS, 10%-90% <1 µs



Линеарности

 @Ip=0-±Ipn ≤0.1 %FS

Гальваническая изоляция		 @ 50HZ, AC, 1min 2,5 KV



di/dt точно следовать

 >50 A/μs

Ширина полосы частот		 @ DC… 150 -3dB КГц







Применения



Приводы переменной скорости AC и приводы мотора сервопривода

Статические конвертеры для приводов мотора DC

Приводы переменной скорости

Электропитания для сваривая применений

Батарея поставила применения

Бесперебойные электропитания (UPS)

Переключенные электропитания режима (SMPS)





Механический размер (для ссылки единственной)



Датчик большого тока эффекта Холла датчика Мулти эффекта Холла короткозамкнутого витка ряда настоящий



Примечания:

1. Все размеры в mm.

2. Общий допуск ±1mm.





Соединения Pin




Повороты

Расклассифицированное течение

IPN (A)
Ip ряда измерения (a)
Требуемая производительность Isn (мамы)



Коэффициент поворотов
Основной сторонник сопротивления
(mΩ)
Основная индуктивность (uH)
Соединения штырей
1 25(35) 50(70) 25(35) 1/1000 0,3 0,023
2 12 (17,5) 24(35) 24(35) 2/1000 1,1 0,09
3 8(12) 16(24) 24(36) 3/1000 2,5 0,21
4 6(9) 12(18) 24(36) 4/1000 4,4 0,37
5 5(7) 10(14) 25(35) 5/1000 6,3 0,58





Направления для пользы





Когда течение будет измерено идет через датчик, течение будет измерено на конце выхода.

(Примечание: Ложная проводка может привести в повреждении датчика)



Нестандартная конструкция в различном расклассифицированном течении входного сигнала и напряжении тока выхода доступных.





Стандарты



  • UL94-V0.
  • EN60947-1: 2004
  • IEC60950-1: 2001
  • EN50178: 1998
  • SJ 20790-2000



Общая дата



  Значение Блок Символ
Рабочая температура -40 до +85 ºC ЖИВОТИКИ
Температура хранения -40 до +125 ºC TS
Массовый (приблизительный) 20 g M





Диаграмма характеристик





Характеристика ответа сигнала ИМПа ульс настоящая              Влияния ударных помех
