Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного
Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного
Спецификации
Номер модели :
ES-400
Место происхождения :
Китай
Количество минимального заказа :
100 ПК
Условия оплаты :
L/C, T/T
Способность поставки :
10000 ПК/день
Срок поставки :
30 дней
Упаковывая детали :
Упакованный в пачках со сплетенной сумкой
Материал :
Сталь (Q235)
Поверхностный финиш :
СТРАНИЦА/HDG/НАПРИМЕР/порошок покрыла/простой/алюминий/нержавеющая сталь
Тип :
простой тип
Размер :
1-5/8» * 1" (41*25mm)
стандартные длины :
10" (3,05 m) & 20" (6,09 m)
Толщина :
12 ga (2.6mm)
Описание

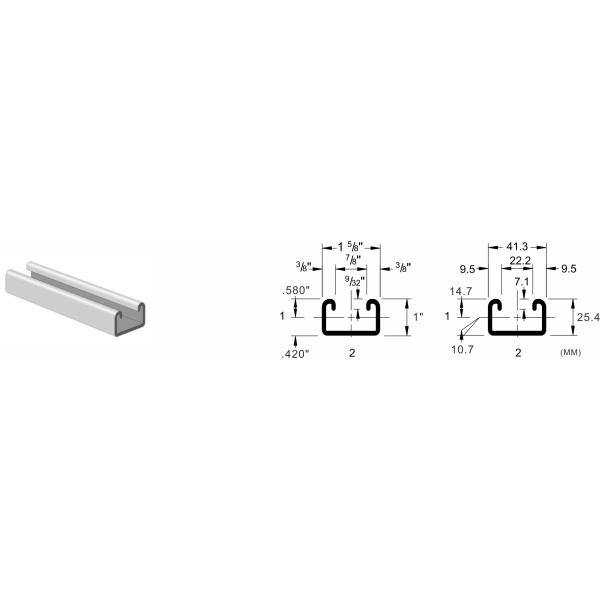

® 1-5/8 ELECMAN» * 1" (41*25mm) гальванизировало стальной канал ES-400 распорки



Применения



ELECMAN® 1-5/8» * 1" (41*25mm) гальванизировало стальной канал ES-400 распорки конструировано для структурных применений, каналов распорки типично использовано для трубопроводов, подвеса труб, проводников и оборудования. Их можно соединить и обеспечить используя гайки распорки.



Особенности



Главное преимущество канала распорки в конструкцию что много вариантов доступных для быстро и легко соединяясь длины совместно и другие детали к каналу распорки, используя различные специализированные распорк-специфические крепежные детали и болты. Его можно собрать очень быстро с минимальными инструментами и только в меру натренированной работой, которая уменьшает цены значительно в много применений. Установку канала распорки также можно часто дорабатывать или добавлять-к относительно легко если нужно.



Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного



Данные по спецификации



ELECMAN обеспечивает полноразмерное 1-5/8» * 1" (41*25mm) гальванизировало стальной канал ES-400 распорки.



Свойства раздела 1-1 ОСЬ 2-2 ОСЬ
Cat.# WT/FT ЗОНА IX Sx Rx Iy Sy Ry
LBS. SQ.IN. в ⁴ в ³ в в ⁴ в ³ в
ES-400 1,43 0,421 0,052 0,089 0,350 0,159 0,195 0,613



Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного



Позволяемые нагрузки на пучки - пядь в дюймах
Cat.# СТРЕСС 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-400 1/240 750 600 500 430 370 300 250 210 190 170 150
*** 560 390 280 220 140 100 70 50 40 35
НЕПОДВИЖНАЯ НАГРУЗКА 1.TOTAL в LBS.
линия 2.Upper МАКСИМАЛЬНА - ПОЗВОЛЯЕМАЯ РАВНОМЕРНАЯ НАГРУЗКА создавая напряжение на изгиб 25000 PSI о X-оси основанной на ПРОСТОМ состоянии ЛУЧА.
линия 3.Lower показывает ПОЛНУЮ РАВНОМЕРНУЮ НАГРУЗКУ которая производит отклонение 1/240th из ПЯДИ (т.е.: ½. Def. для 120" пядь)
значения 4.Multiply в верхней линии 0,5 для того чтобы получить ПОЗВОЛЯЕМУЮ РАЗБИВОЧНУЮ СОСРЕДОТОЧЕННУЮ НАГРУЗКУ на стрессе 25000 PSI. Отклонение 0,8.
Нагрузка 5.* ограничиваемая ножницами сварной точки.
6.For пробило канал, уменьшает для того чтобы сварить предельные нагрузки 0,75 должным до 4" дистанционирование сварки.
7. нагрузка *** контролируемая расчетным напряжением 25 000 PSI.



Позволяемые нагрузки столбца - неподдержанная высота столбца в дюймах
Cat.# 24" 30" 36" 42" 48" 60" 72" 84" 96" 108" 120"
ES-400 7350 6765 6240 5555 4750 3260 2265 1665 *** *** ***

1. НАГРУЗКИ СТОЛБЦА позволяемые аксиальные нагрузки приложенные на центроиде раздела. Нагрузки приложенные на стороне слота необходимо уменьшить для ексцентриситета.

2. ПОЗВОЛЯЕМЫЕ показанные НАГРУЗКИ СТОЛБЦА основаны на практике фактора действительной длины K=0.8 стандартной проектируя необходимы для оценки других условий.



Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного



Пакуя информация



Упаковка настолько важная, хорошая упаковка может помочь клиентам улучшить новый образ, хороший паковать также может помочь клиентам запасти продукты хорошо на более длинное время. Каналы распорки ELECMAN® обычно упакованы в пачках, небольших пачках или большие пачки оба доступны. ELECMAN может следовать всеми пакуя требованиями клиентов.



Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного



Стальной GI Q235 20 распорки канала СТРАНИЦЫ Ft финиша HDG поверхностного
